Montavimo žinynas „Danfoss Icon™“ 24 V pagrindinis valdiklis
Danfoss Icon™ 24 V
pagrindinio valdiklio
nustatymas iš naujo
arba keitimas

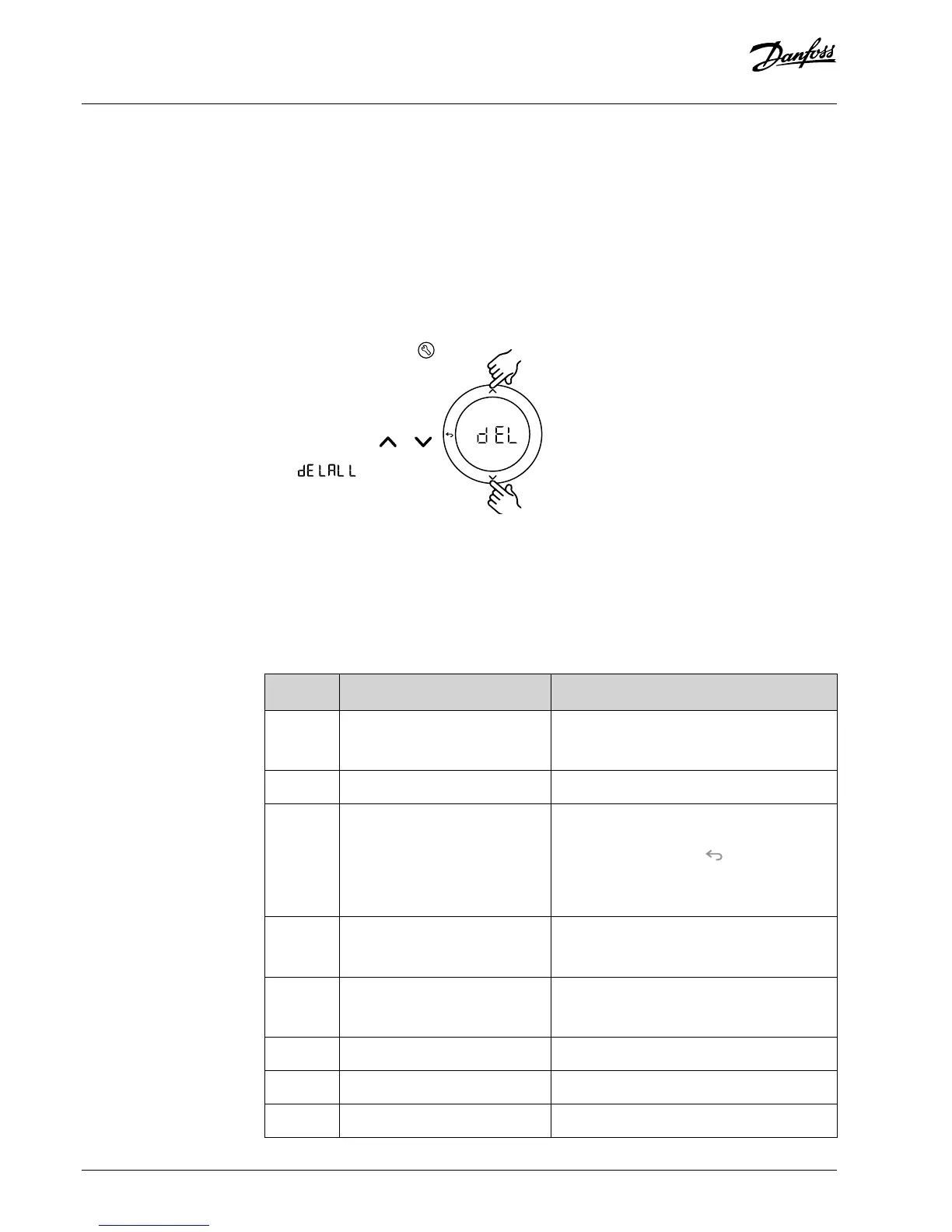

Danfoss Icon™ 24 V pagrindinio valdiklio gamykli-
nių nustatymų atkūrimas
1. Spustelėdami mygtuką
pasirinkite režimą UNINSTALL
(Šalinimas).
2. Nuspauskite ir 3 sekundes
palaikykite nuspaudę Dan-
foss Icon™ 24 V pagrindinio
valdiklio mygtuką ir ,
kad ekrane pasirodytų vaiz-
das .
3. Spustelėkite mygtuką OK
(Gerai). Nustatomi visi pagrin-
dinio valdiklio gamykliniai
nustatymai.
Pastaba. Atskirus kambarių termostatus reikia iš naujo
nustatyti vietoje; žr. skyriuje „Termostato šalinimas“.
Sugedusio Danfoss Icon™ 24 V pagrindinio valdi-
klio keitimas
1. Atlikdami gamyklinių nustatymų atkūrimo proce-
dūrą iš sistemos pašalinkite visus termostatus ir
kitus įrenginius.
2. Pasižymėkite, kaip prie Danfoss Icon™ 24 V pagrin-
dinio valdiklio buvo prijungti visi laidai.
3. Nuo Danfoss Icon™ 24 V pagrindinio valdiklio
atjunkite laidus.
4. Sumontuokite naują Danfoss Icon™ 24V pagrin-
dinį valdiklį ir visus laidus prijunkite tose pačiose
vietose, kuriose jie buvo prijungti prie pakeisto pa-
grindinio valdiklio.
5. Pagal skyriuje „Sistemos nustatymas“ pateiktus nu-
rodymus iš naujo nustatykite sistemą.
OK
Gedimų nustatymas
ir šalinimas
Jeigu aptikta klaida, Danfoss Icon™ 24V pagrindiniame valdiklyje arba termostate rodomas klaidos kodas.
Įspėjimo
kodas
Problema Sprendimas
Er03 Nustatėte aušinimo programą, kuriai rei-
kia priskirti kontrolinio kambario termos-
tatą.
Nueikite prie termostato pasirinktame kontrolinia-
mekambaryje ir įjunkite termostato montavimo meniu.
Termostato ME.6 „reference room thermostat“ (kontrolinio
kambario termostatas) nustatykite reikšmę ON (Įjungtas).
Er05 Dingo ryšys su radijo moduliu. Patikrinkite, ar prie radijo modulio ir Danfoss Icon™ 24 V
pagrindinio valdiklio tinkamai prijungtas laidas.
Er06 Dingo ryšys su kambario termostatu. Pagal Danfoss Icon™ 24V pagrindiniame valdiklyje blyk-
sinčias išvestis arba apžiūrėdami termostatus nustatykite
kambario termostatą. Pažadinkite termostatą, tada spus-
telėkite termostato mygtuką . Termostate, kuriame
įvyko trikdis, rodomas pranešimas NET ERR (Tinklo klai-
da). Pakeiskite kambario termostato maitinimo elemen-
tus ir atlikite tinklo bandymą (įjunkite kambario termos-
tato meniu elementą NET TEST (Tinklo bandymas).
Er07 Dingo ryšys su priklausomu valdikliu. Jeigu naudojama belaidė sistema, patikrinkite radijo mo-
dulio ryšį su Danfoss Icon™ 24V pagrindiniu valdikliu.
Jeigu naudojama laidinė sistema, patikrinkite valdiklių
jungiamąjį laidą.
Er08 Dingo ryšys tarp priklausomo ir pagrindi-
nio valdiklių.
Jeigu naudojama belaidė sistema, patikrinkite radijo mo-
dulio ryšį su Danfoss Icon™ 24V pagrindiniu valdikliu.
Jeigu naudojama laidinė sistema, patikrinkite valdiklių
jungiamąjį laidą.
Er10 Dingo ryšys su signalo stiprintuvu. Patikrinkite, ar signalo stiprintuvas įjungtas į elektros tin-
klo lizdą (neatjungtas) ir ar įjungta išvestis.
Er11 Dingo ryšys su papildomu moduliu. Patikrinkite, ar papildomas modulis iki galo įstumtas į
vietą.
Er12 Sugedusi pavara.
Sugedusios pavaros išvestis blyksi.
Pakeiskite pavarą.
Bet kuriame pagrindiniame valdiklyje esant šilumos
poreikiui, visuose pagrindiniuose valdikliuose įjun-
giama relė be įtampos.
SLA TYPA (A tipo priklausomas valdiklis): pagrindi-
niame arba priklausomame (-uose) valdiklyje esant
šilumos poreikiui Danfoss Icon™ 24V pagrindiniame
valdiklyje įjungiamas siurblys.
SLA TYPB (B tipo priklausomas valdiklis): Siurblio relė
įjungiama tik tame Danfoss Icon™ 24 V valdiklyje,
kuriam priskirtas termostatas, iš kurio reikalaujama
šilumos.
Priklausomo įrengi-
nio tipo apibrėžimas
120 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
