DK
Installationsvejledning Danfoss Icon™ Masterregulator 24 V
Er14 En Danfoss Icon Masterregulator
kan ikke inkluderes som en
slaveregulator, da en eller ere
rumtermostater, repeatere eller
Danfoss Icon Masterregulator 24 V
allerede er blevet inkluderet.
Denne Danfoss Icon Masterregulator 24 V skal
fabriksnulstilles for at blive til en slaveregulator. (Se
beskrivelsen i kapitlet “Nulstil eller udskift en Danfoss
Icon Masterregulator).
Er16 Applikationen kræver at en specik
udgang på masterregulator er ledig.
Du har allerede tilmeldt denne udgang til en
rumtermostat eller der er ikke forbundet en aktuator
til udgangen. Afmeld aktuatoren fra termostaten, så
den er ledig for den valgte applikation (eller forbind
en aktuator, hvis det ikke er gjort).
Er17 Ekstern PT1000 sensor er defekt eller
ikke forbundet korrekt.
Kontrollér sensor og udskift om nødvendigt.
Hydraulisk balance
Når Danfoss Icon Masterregulator 24 V er indstil-
let til PWM+ regulering, vil systemet automatisk
afbalancere kredsløbene.
I varmesystemer med ekstremt store forskelle i
kredsløbslængder, er det muligvis ikke tilstrække-
ligt med automatisk afbalancering.
I disse tilfælde kan Danfoss Icon Masterregulator
24 V hjælpe dig med at identicere de kredsløb, der
har svært ved at opnå tilstrækkeligt ow:

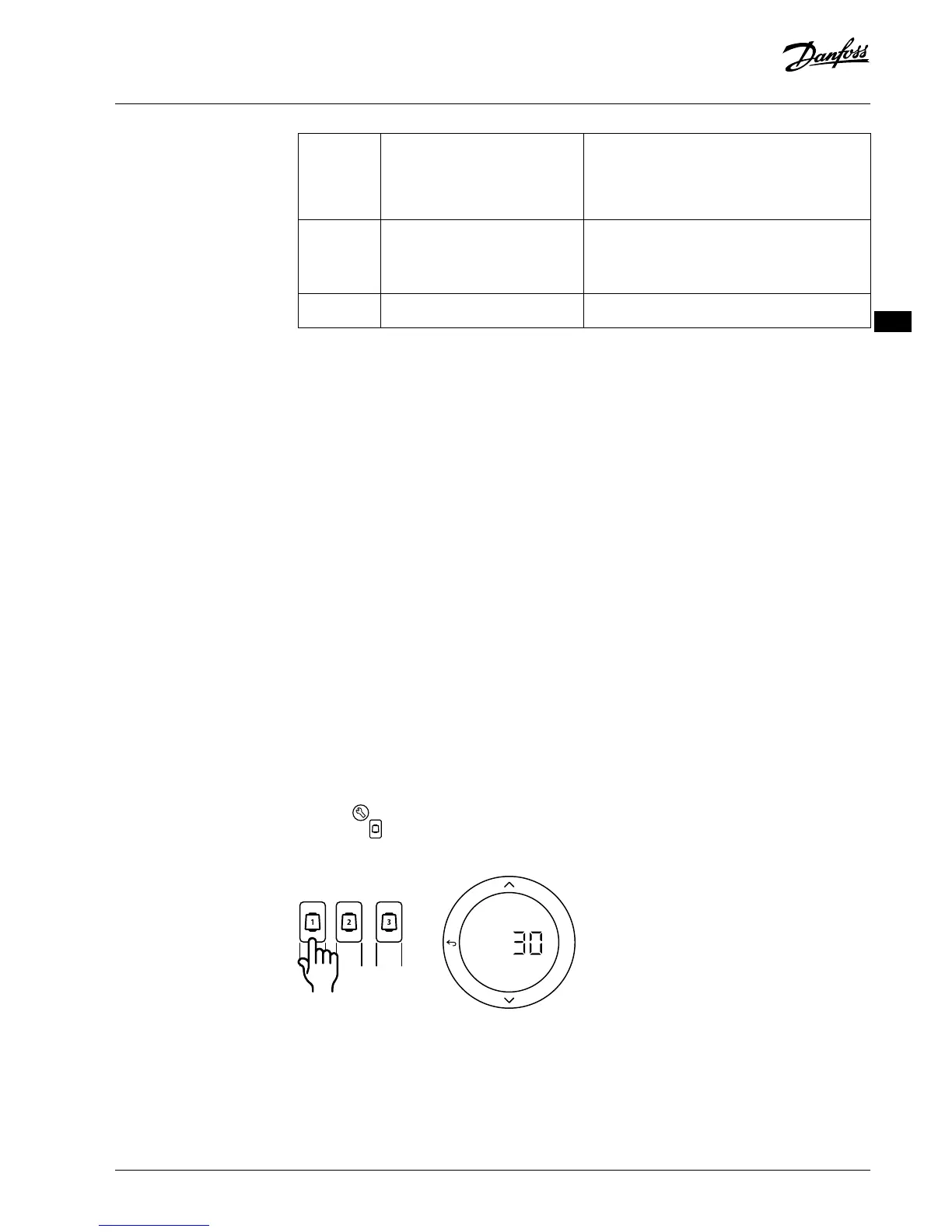

1. Tryk på for at vælge tilstanden RUN (KØR).
2. Tryk på en -knap for at se den gennemsnitlige
driftscyklus i procent for det valgte kredsløb.
OK
Når der trykkes på udgangsknappen, vises den
gennemsnitlige driftscyklus på displayet for
Danfoss Icon Masterregulator 24 V.
Driftscyklussen vises som den tid i %, hvor aktua-
toren er åben under aktive varmeperioder, og kun i
varmetilstand som et gennemsnit over tid.
Denne funktion kan hjælpe med at bestemme, om
et eller ere rum har svært ved at modtage tilstræk-
keligt ow eller eekt for at opnå den optimale
komfort.
Rummet med de højeste driftscyklusser er det rum,
der kræver det højeste ow. Hvis dette rum har pro-
blemer med at nå den ønskede sætpunktstempe-
ratur for rummet, kan følgende trin hjælpe med at
give dette rum mere ow/varmekapacitet:
1. Øg owet i rummet med den højeste driftscyklus
ved at benytte forindstillingsventilerne på mani-
folden -> indstil til maksimalt ow på forindstil-
lingsventiler for dette rums udgange.
2. Hvis rummet med den højeste driftscyklus al-
lerede har maksimalt ow, reduceres owet for
de udgange, der viser den laveste driftscyklus i
stedet for (disse har ikke behov for lige så meget
ow).
3. Hvis ingen af ovenstående muligheder er nok
til at nå den ønskede rumtemperatur, øges det
totale ow ved at indstille et højere ow på cir-
kulationspumpen.
4. Som en sidste mulighed øges fremløbstempera-
turen i systemet.
Bemærk! Ved at installere et ekspansionsmodul i
Danfoss Icon Masterregulator 24 V vil systemet
være i stand til automatisk at justere fremløbstempe-
raturen i henhold til varmekravet i rummene.
VIMCG30F | 088N3678 | 61
© Danfoss | FEC | 2019.02
