Installationsanleitung Danfoss Icon™ Hauptregler 24 V
DE
O
K
M1
M
M2
M3
M4 M5
LN
LN
APP
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Bei der Erstinstallation wird das System als standard-
mäßiges Bodenheizungssystem konguriert. Bei
dieser Anwendung werden sowohl der Ausgang der
Umwälzpumpe als auch das potentialfreie Relais bei
Heizbedarf aktiviert.
Das Kesselrelais und der Pumpenausgang weisen bei
dieser Anwendung eine Verzögerung von 180 Sekun-
den auf, um sicherzustellen, dass vor Aktivierung des
Kessels Ströme durch die Stromkreise ießen.
Die Verwendung der Mischergruppe, der Anschluss
der Umwälzpumpe an den Danfoss Icon™ Haupt-
regler 24V und die Verwendung des Kesselrelais sind
optional und hängen von der Anwendung und den
verfügbaren Komponenten ab.
Um das System Danfoss Icon™ Hauptregler 24V für
andere Anwendungen zu kongurieren, ist ein Erwei-
terungsmodul (Artikelnr. 088U1100) erforderlich.

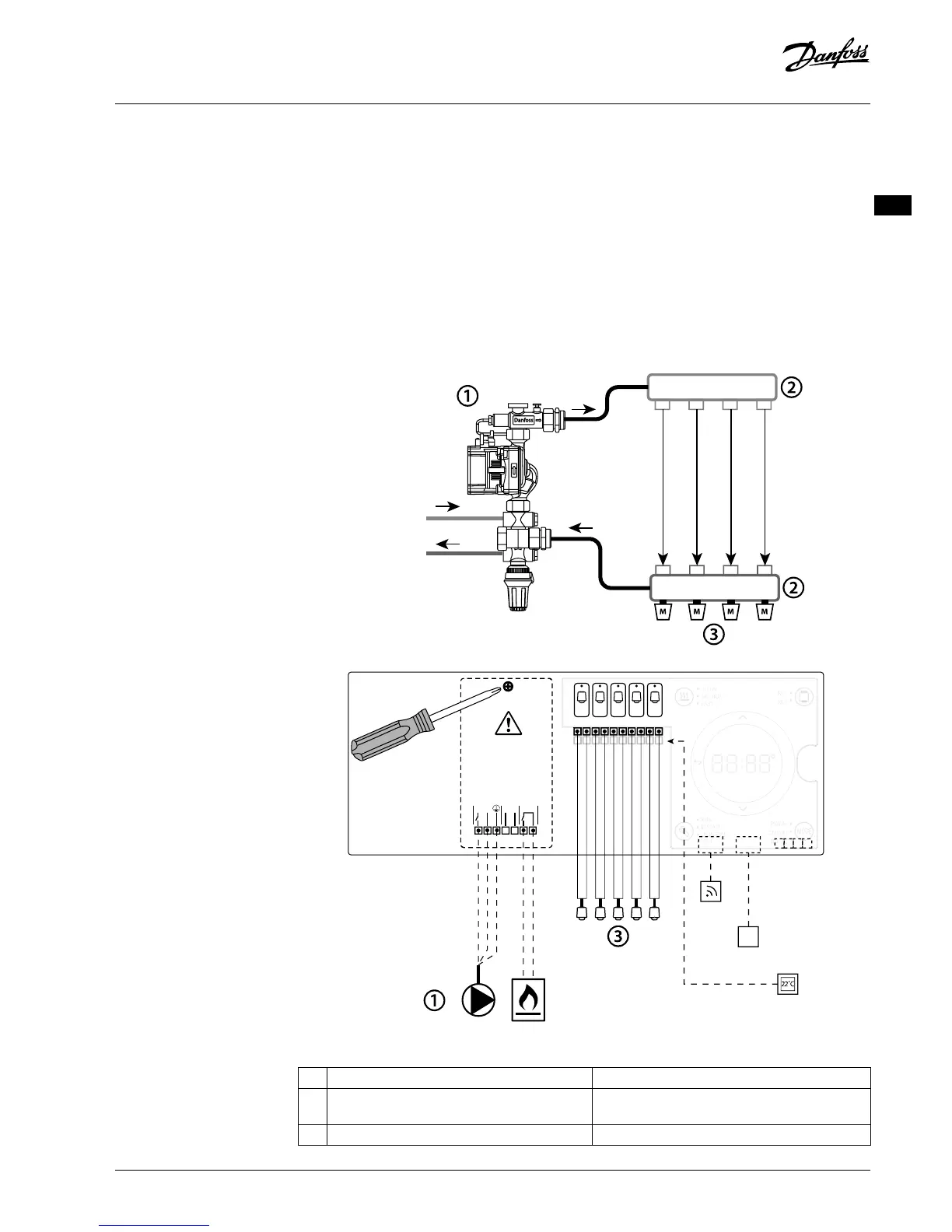

Anwendung
Anwendung, Basic
• Zweirohrsystem
• Mischergruppe (optional)
Teileliste
1 1 St. Danfoss FHM-Cx Mischergruppe (optional) Best.-Nr. 088U0093/0094/0096
2 1 Satz Danfoss-Verteiler Best.-Nr. 088U05xx (FHF), 088U06xx (BasicPlus)
oder 088U07xx (SSM)
3 x Stk. TWA-A 24 V Thermische Stellantriebe Best.-Nr. 088H3110 (NC), 088H3111 (NO)
VIMCG30F | 088N3678 | 15
© Danfoss | FEC | 2019.02
Das Önen des Erweite-
rungssteckplatzes und die
Verdrahtung der Klem-
men unter dem Erweite-
rungssteckplatz darf nur
von einer Elektrofachkraft
durchgeführt werden.
Es besteht Stromschlag
Gefahr.
ES BESTEHT
STROMSCHLAG
GEFAHR!
Entfernen des Deckels
und Installieren von
230V-Leitungen sollte
nur von einer aus-
gebildeten Fachkraft
durchgeführt werden.

Danfoss Icon Specifications

General

Mounting	Wall-mounted
Accuracy	±0.5°C
Type	Room Thermostat
Display	LCD
Connectivity	Wired
Temperature Range	5°C to 35°C
Dimensions	86mm x 86mm x 25mm
Protection Class	IP21
Communication	Wired
