NL
Installatiehandleiding Danfoss Icon™ hoofdregelaar 24 V
O
K
M1
M2
M3
M4
M5
LN
LN
APP
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Bij de eerste installatie wordt het systeem gecongu-
reerd als een standaard vloerverwarmingssysteem. In
deze toepassing worden bij een warmtevraag zowel
de uitgang van de circulatiepomp als het potentiaal-
vrije relais geactiveerd.
In deze toepassing geldt voor zowel het ketelrelais als
de pompuitgang een vertraging van 180 seconden
om ervoor te zorgen dat er stroming in de circuits aan-
wezig is voordat de cv-ketel wordt geactiveerd.
Het gebruik van menginjectie, aansluiting van een cir-
culatiepomp op de Danfoss Icon hoofdregelaar 24
V en het gebruik van een ketelrelais zijn optioneel en
hangen af van de toepassing en beschikbare compo-
nenten.
Om het Danfoss Icon hoofdregelaar 24V-systeem
voor andere toepassingen te congureren, hebt u een
uitbreidingsmodule (bestelnr. 088U1100) nodig.

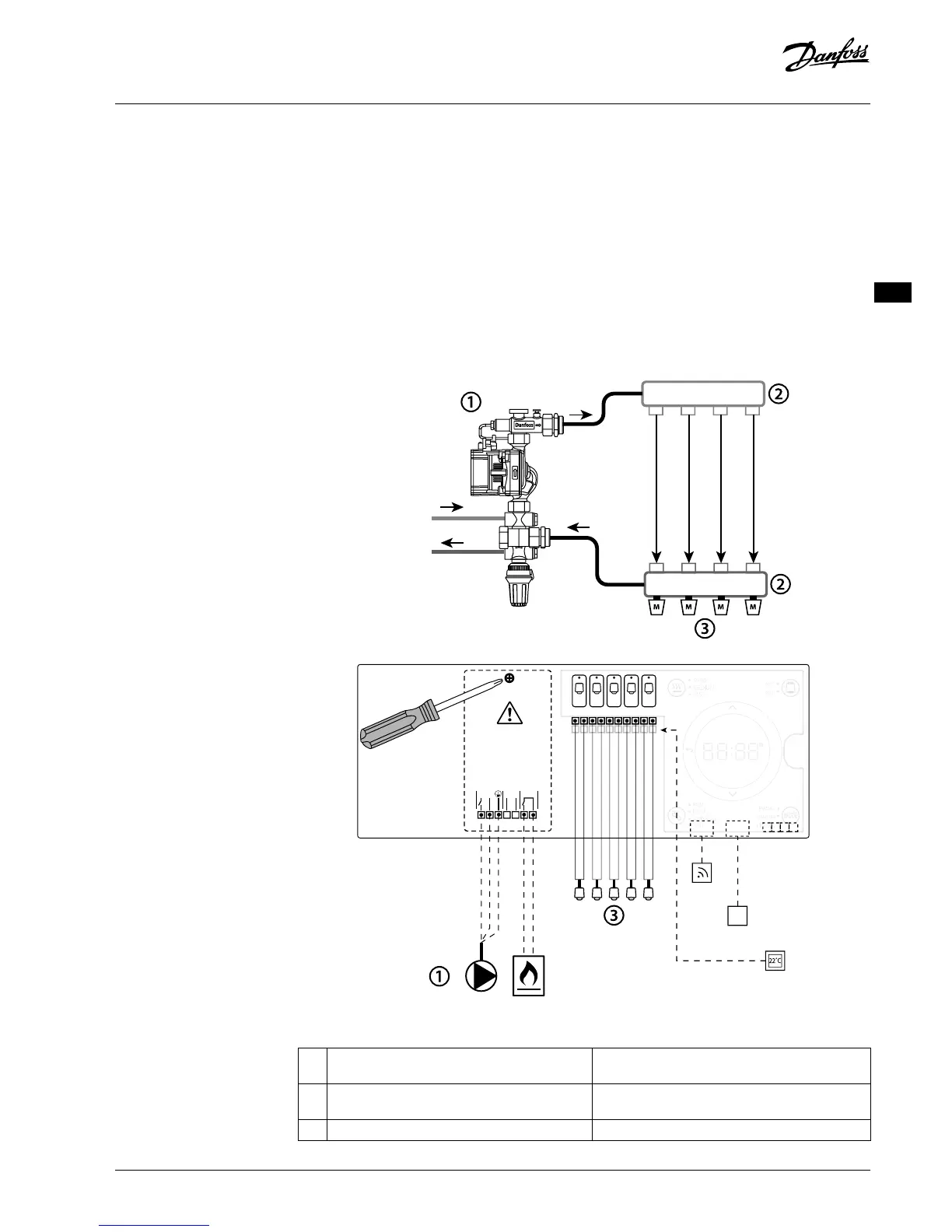

Toepassing
Toepassing, Basic
2-pijps systeem
Menginjectie (optioneel)
Onderdelenlijst
1 1 stuks Danfoss FHM-Cx menginjectie
(optioneel)
Onderdeelnr. 088U0093/0094/0096
2 1 set Danfoss verdeler Onderdeelnr. 088U05xx (FHF),
088U06xx (BasicPlus) of 088U07xx (SSM)
3 x stuks TWA-A 24 V thermische actuatoren Onderdeelnr. 088H3110 (NC), 088H3111 (NO)
VIMCG30F | 088N3678 | 45
© Danfoss | FEC | 2019.02
Het openen van de uitbrei-
dingssleuf en bedrading
van de klemmen onder
de uitbreidingsgleuf mag
alleen worden uitgevoerd
door een opgeleide
elektricien. Risico voor
elektrische schokken!
RISICO VOOR ELEKTRISCHE
SCHOKKEN!
Het verwijderen van
het deksel en de
installatie van dit product
mag uitsluitend door een
gekwaliceerde elektricien
worden uitgevoerd
in overeenstemming
met de geldende
voorschriften.
