Danfoss Icon Installation Guide

IT
Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V
Sistemi cablati

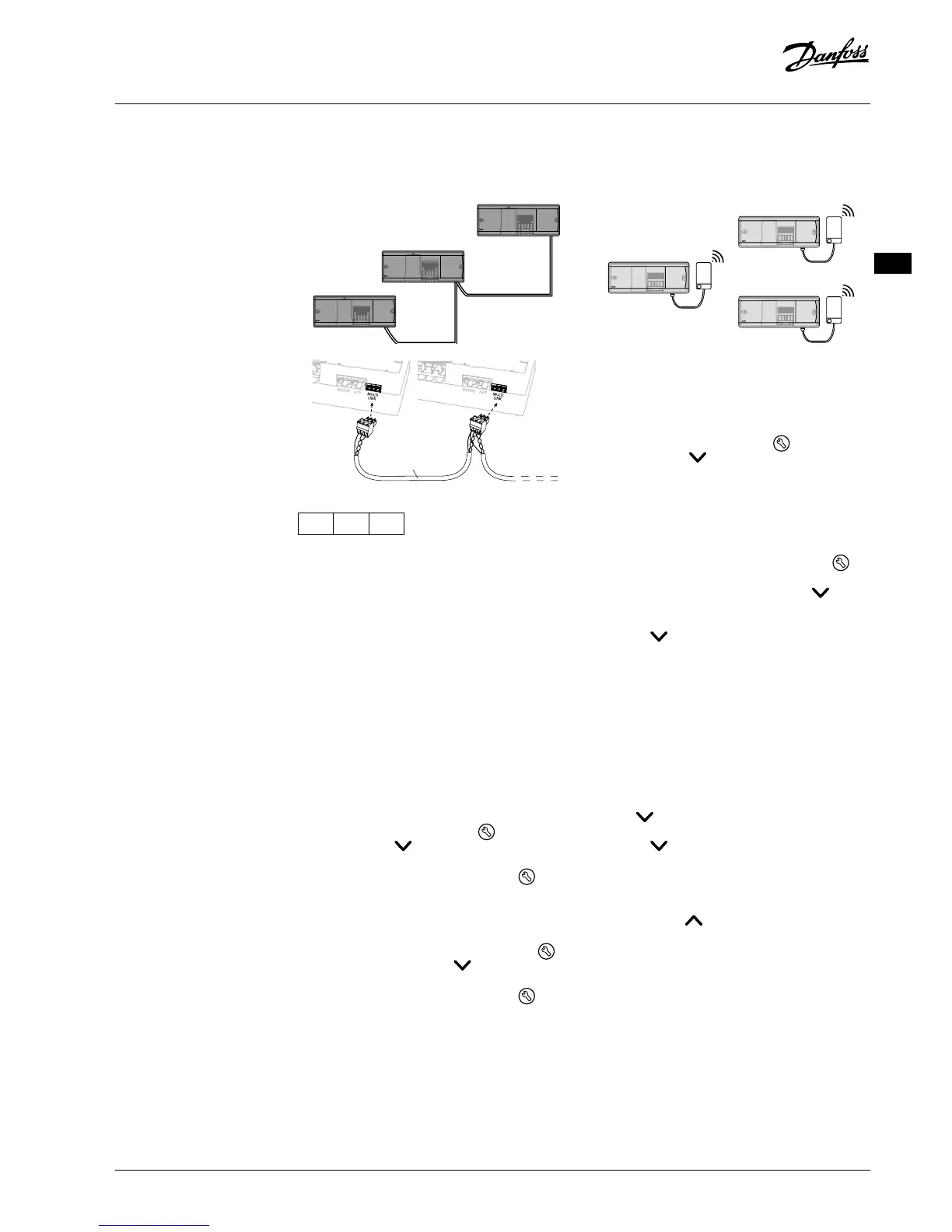

Collegare tra di loro no a tre regolatori principali
Danfoss Icon™ da 24 V con un cavo a quattro doppini
incrociati e il connettore fornito.
quattro doppini incrociati
Max. 3 ×
Regolatori
Principali
in un unico
sistema
Piedini del cavo
1 2 3
1. GND
2. COM A
3. COM B
Sistemi wireless
Il collegamento wireless di no a tre regolatori princi-
pali Danfoss Icon™ da 24 V richiede un modulo radio
per ogni unità master/slave.
Procedure di collegamento di più regolatori
Danfoss Icon™ in un unico sistema
Su sistema principale
1. Installare tutti i termostati e gli attuatori termici
come descritto alle sezioni D2-D6 della Guida rapida.
2. Eseguire un test di rete. Premere per selezionare
TEST e premere per selezionare NET TEST. Con-
fermare con OK (Guida rapida, E7 ed E8).
Accoppiamento unità master e slave
Nota: i regolatori slave possono essere assegnati come
slave di sistema prima di assegnare ad essi uscite e ter-
mostati.
1. Sul master di sistema selezionato, premere per
selezionare la modalità INSTALL.
2. Sullo slave di sistema, tenere premuto per 1,5
sec. Sul display vengono visualizzati alternativa-
mente SLA TYPA e SLA TYPB.
3. Premere per selezionare una delle due tipologie
slave e confermare con OK. Consultare “Denizione
tipologia slave” alla pagina successiva.
4. Ripetere i passaggi 1 – 3 per assegnare un secondo
regolatore slave al sistema (per un massimo consen-
tito di due).
Collegamento di più
Regolatori principali
Danfoss Icon™ in un
sistema
NET TEST su Slave di sistema
1. Installare tutti i termostati e gli attuatori come de-
scritto alle sezioni D2-D6 della Guida rapida.
2. Eseguire un test di rete. Premere per selezionare
TEST e premere per selezionare NET TEST. Con-
fermare con OK (Guida rapida, E7 ed E8).
3. Dopo aver completato il TEST premere per se-
lezionare la modalità RUN e premere OK (Guida ra-
pida E9).
APP TEST su Master di sistema
1. Eseguire un test dell’applicazione. Premere per
selezionare TEST e premere per selezionare APP
TEST. Confermare con OK (Guida rapida, E7 ed E8).
2. Dopo aver completato il TEST premere per se-
lezionare la modalità RUN e premere OK (Guida ra-
pida E9).
Nota: se il modulo di espansione viene inserito al siste-
ma, esso dovrà essere installato sul regolatore principale
(master).
Modicare la tipologia di slave
1. Sul regolatore slave di Danfoss Icon™, tenere pre-
muto per 1,5 sec. Sul display vengono visualiz-
zati alternativamente SLA TYPA e SLA TYPB.
2. Premere per selezionare una delle due tipologie
slave e confermare con OK. Consultare “Denizione
tipologia slave” per maggiori informazioni.
LINK TEST su Slave (tra master e slave)
Tenere premuto per 1,5 sec. Il display mostra lo
schema di inclusione mentre esegue il test dei colle-
gamenti. Una volta ultimato, il display mostra il nu-
mero di pacchetti ricevuti in percentuale.
Procedure di verica
di più regolatori
Danfoss Icon™ in un
unico sistema
VIMCG30F | 088N3678 | 39
© Danfoss | FEC | 2019.02

Danfoss Icon Specifications

General

Mounting	Wall-mounted
Accuracy	±0.5°C
Type	Room Thermostat
Display	LCD
Connectivity	Wired
Temperature Range	5°C to 35°C
Dimensions	86mm x 86mm x 25mm
Protection Class	IP21
Communication	Wired
