Ustawienia wspólne dla całego systemu (ustawienie
dokonywane tylko jeden raz)
• Użyć przycisku , aby wybrać tryb INSTALL (ZAINSTA-
LUJ).
• Wybrać typ siłownika. Wcisnąć
M
, aby wybrać NC
(ustawienie domyślne: normalnie zamknięte) lub NO
(normalnie otwarte). Typ zostanie oznaczony na siłow-
niku.
• Używając przycisku Mode (Tryb) wybrać rodzaj regula-
cji: PWM+ lub ON/OFF (WŁ./WYŁ (patrz opis w roz-
dziale „Omówienie sterownika nadrzędnego Danfoss
Icon™ 24 V”).
Wybór trybu INSTALL (ZAINSTALUJ)
Nacisnąć przycisk (instrukcja skrócona D2) i potwier-
dzić OK. Teraz do sterownikanadrzędnego można doda-
wać termostaty.
Dodawanie termostatów i przypisywanie wyjść
1. Aby dodać do systemu termostat, należy dotknąć ekra-
nu termostatu (instrukcja skrócona D4).
2. Wybrać wyjście(a) na sterowniku nadrzędnym, któ-
rym(i) termostat ma sterować (instrukcja skrócona D5).
Dostępne wyjścia będą oznaczone migającą diodą LED.
Po przypisaniu do termostatu określonego wyjścia,
dioda zacznie świecić światłem stałym. Potwierdzić na-
ciskając OK. Uwaga! Przed potwierdzeniem za pomocą
przycisku OK, należy wybrać typźródła ciepławykorzy-
stywanego w pomieszczeniu: „Slow / medium / fast” (wol-
ny/średni/szybki) (wolny = ustawienie domyślne).
3. Wykonać czynności od 1 do 2 dla wszystkich pomiesz-
czeń, aż wszystkie termostaty i wyjścia zostaną sparo-
wane.
Test końcowy i uruchomienie systemu w zwykłym try-
bie roboczym
Wcisnąć przycisk i wybrać tryb „test”. Za pomocą przy-
cisków w menu test można wybrać 3 różne testy:
1. Test Net (test sieci) Wykonuje pełny test sieci. Podczas
rozpoczynania testu, termostaty muszą być zainstalo-
wane w miejscu docelowym. Zalecamy, aby test ten za-
wsze wykonywać na systemie bezprzewodowym. Dzię-
ki temu będzie wiadomo, czy wszystkie zainstalowane
docelowo termostaty nadal są w stanie komunikować
się ze sterownikiemnadrzędnym (instrukcja skrócona
E7). Może to potrwać do 30 minut. Można jednak przy-
spieszyć tę procedurę poprzez dotknięcie każdego z
termostatów (wybudzenie).
2. Test App. (test zastosowania) Pozwala wykonać test
pod kątem danego zastosowania, o ile zainstalowany
został moduł rozszerzający. Sprawdza wszystkie podze-
społy i umożliwia instalatorowi wizualne skontrolowa-
nie (krok po kroku) prawidłowego działania.
3. Test Flo. (test przepływu) Wymusza otwarcie wszyst-
kich wyjść i uruchamia pompę obiegową. Trwa 30
minut, jednak może zostać zatrzymany w dowolnym
momencie. Pozwala odpowietrzyć system przed przej-
ściem w zwykły tryb roboczy.
4. Po wykonaniu niezbędnych testów, wcisnąć przycisk
, aby wybrać tryb „run” (praca) i potwierdzić przy-
ciskiem „OK” – od tego momentu system jest w pełni
funkcjonalny.
Konguracja
systemu
Usuwanie urządzeń
z systemu sterow-
nikanadrzędnego
Danfoss Icon™ 24V

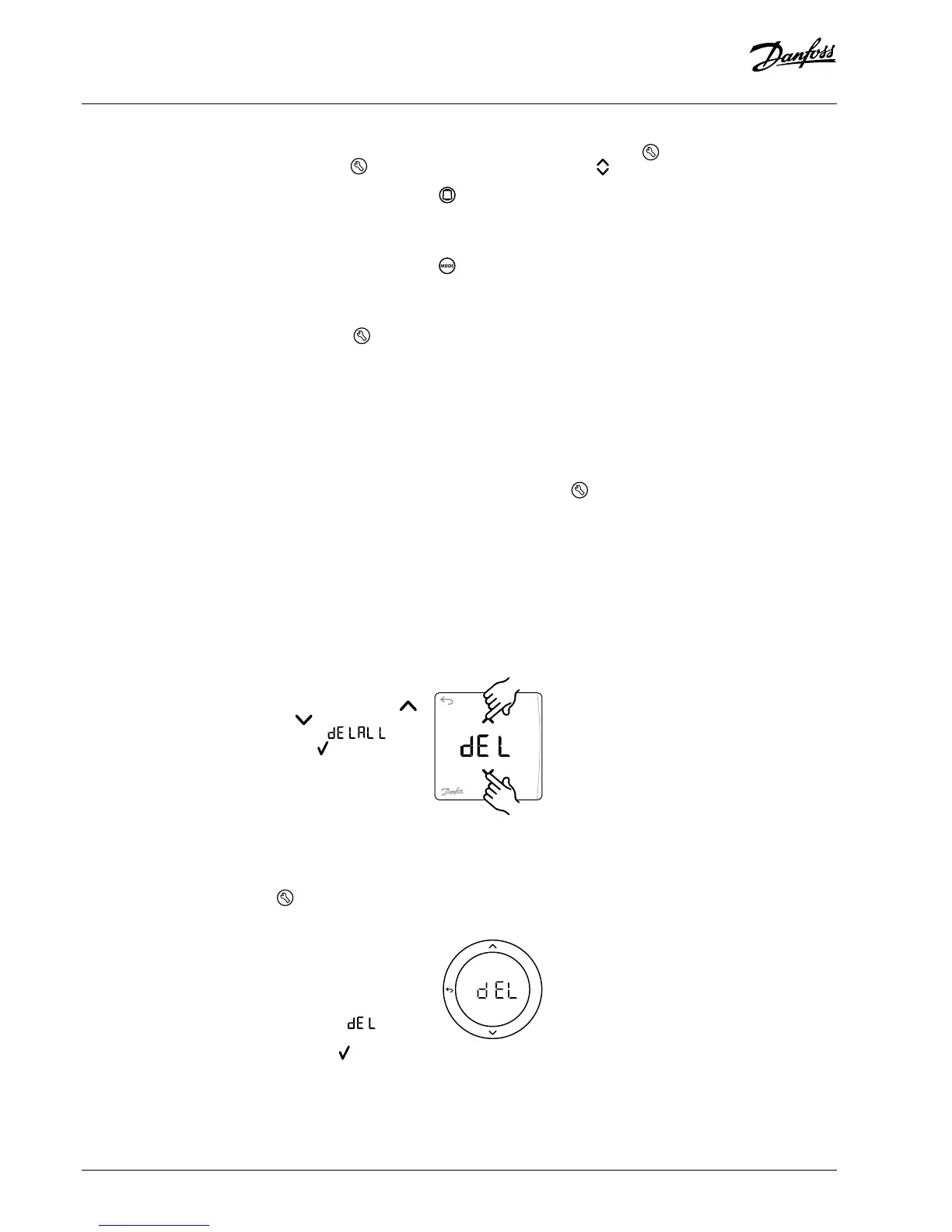

Usuwanie termostatu
1. Na termostacie wcisnąć i przy-
trzymać przez 3 sekundy
lub aż na wyświetlaczu
pojawi się .
2. Naciśnij . Termostat został
usunięty z systemu.
Usuwanie aplikacji lub modułu radiowego, który prze-
stał odpowiadać
Jeśli aplikacja lub moduł radiowy przestaną reagować, na
wyświetlaczu sterownika nadrzędnego Danfoss Icon™
24V wyświetlony zostanie kod alarmu. W takim przypad-
ku należy odnaleźć uszkodzony moduł i po prostu odłą-
czyć aplikację lub moduł radiowy, a następnie wymienić
go na nowy.
OK
Usuwanie uszkodzonego termostatu
W przypadku uszkodzenia urządzenia w obrębie systemu,
konieczne może okazać sięjego usunięcie.
1. Aby wybrać tryb UNINSTALL (ODINSTALUJ), wcisnąć
.
2. Na sterownikunadrzędnym wybrać wyjście przypisane
do termostatu, który nie odpowiada.
3. Zaświecą się wszystkie diody
LED na wyjściach podłączonych
do termostatu, który nie odpo-
wiada. Zostaną wybrane auto-
matycznie w chwili wyboru po-
jedynczego wyjścia. Na ekranie
zacznie migać .
4. Aby usunąć termostat z syste-
mu, wcisnąć .
128 | © Danfoss | FEC | 2019.02
