Gemensamma inställningar för hela systemet
(ställs in en gång)
• Använd knappen för att välja läget INSTALL
(INSTALLERA).
• Välj ställdonstyp, tryck på
M
för att välja NC
(normalt stängd är standardinställningen) eller
NO (normalt öppen). Ställdonstypen nns angi-
ven på ställdonet.
• Välj styrning (antingen PWM+ eller ON/OFF) ge-
nom att trycka på lägesknappen (se beskriv-
ning i kapitlet ”Överblick över Danfoss Icon™
huvudstyrenhet 24 V”).
Välj läget INSTALL.
Använd knappen (Snabbguide, D2) och bekräfta
med OK. Huvudstyrenheten är nu redo för anslut-
ning av termostater.
Ansluta termostater och ange utgångar
1. Tryck på termostatens skärm för att ansluta den
till systemet (Snabbguide D4).
2. Välj de utgångar på huvudstyrenheten som ter-
mostaten ska kontrollera (Snabbguide D5). De
tillgängliga utgångarna markeras med blinkade
lysdioder. När en termostat har tilldelats en ut-
gång är dess lysdiod tänd permanent. Bekräfta
med OK. Obs! Typ av värmeavgivare som ska an-
vändas för rummet ”Slow / medium / fast” (Lång-
sam/medel/snabb) (långsam=standard) måste
väljas innan du bekräftar med OK.
3. Upprepa steg 1–2 för alla rum tills alla termosta-
ter och utgångar parats ihop.
Slutligt test och start av systemet i normalt
driftläge
Välj ”test”-läge genom att trycka på knappen . I
testmenyn kan du välja mellan 3 olika tester med
knapparna :
1. Test Nät. Ett fullständigt nätverkstest utförs. Ter-
mostaterna måste vara monterade i sina slutliga
positioner när testet startar. Vi rekommenderar
att du alltid utför det här testet om du har ett
trådlöst system. Detta för att säkerställa att alla
termostater fortfarande kan kommunicera med
huvudstyrenheten när de har installerats på sina
slutliga positioner (se snabbguiden, E7). Det här
testet kan pågå i upp till 30 minuter, men du kan
snabba på processen genom att trycka på alla
termostaterna (för att aktivera dem).
2. Test App. Ett tillämpningsspecikt test körs om
expansionsmodulen är installerad. Alla delkom-
ponenter testas och installatören kan kontrollera
visuellt, steg för steg, att allt fungerar som det
ska.
3. Test Flo. Alla utgångar öppnas och cirkulations-
pumpen aktiveras. Testet körs i 30 minuter men
användaren kan stoppa processen när som helst.
Används för att tömma systemet på luft innan
normal drift startas.
4. När du utfört de nödvändiga testerna väljer du
”kör”-läge genom att trycka på knappen och
bekräfta med ”OK”. Systemet är nu helt klart för
drift.
Ställa in systemet
Ta bort enheter från
ett system med
Danfoss Icon™ 24 V-
huvudstyrenhet

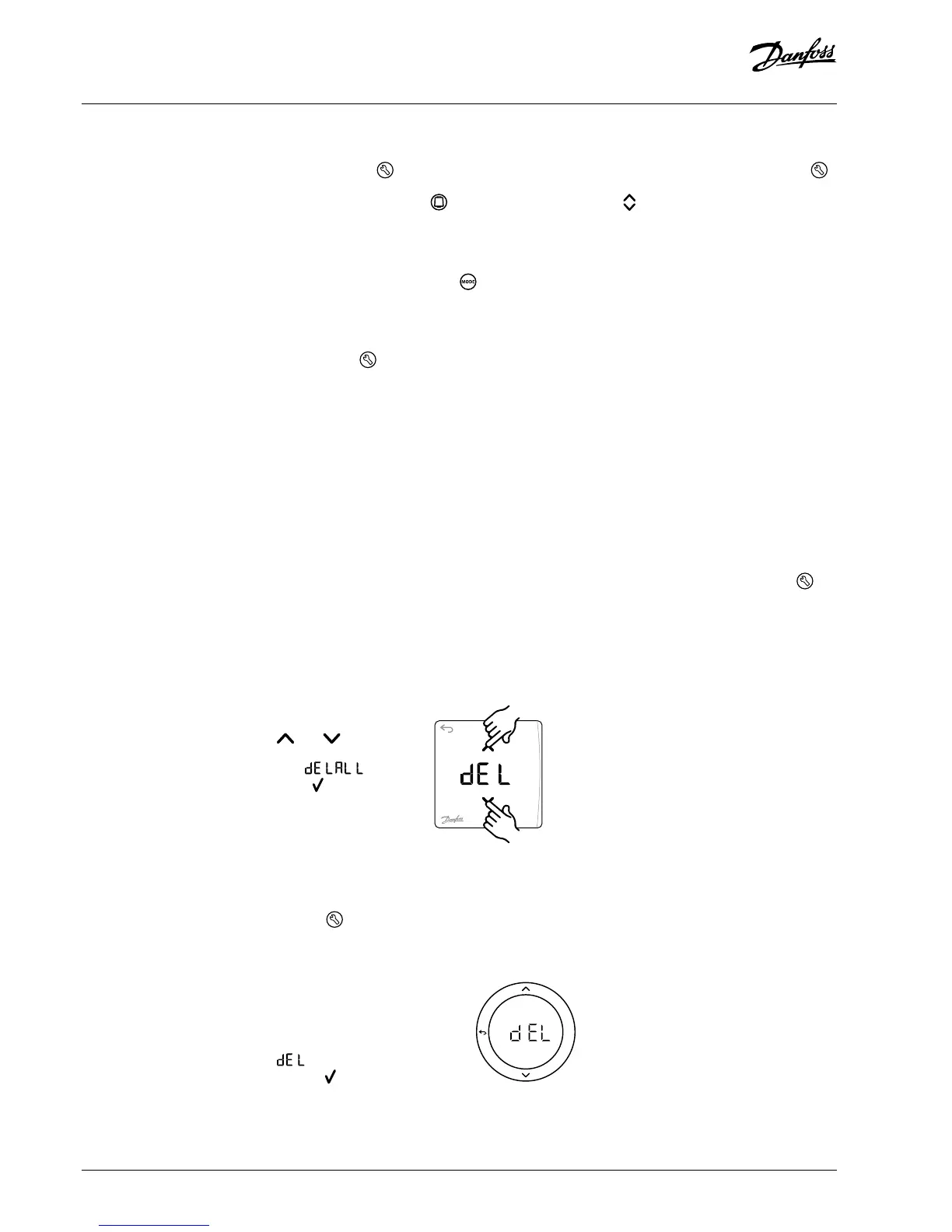

Ta bort en termostat
1. Tryck och håll in knappen
eller på termostaten
i 3 sekunder tills skärmen
visar .
2. Tryck . Termostaten har
nu tagits bort ur systemet.
Ta bort en App-modul eller Radiomodul som
inte svarar
Om en App-modul eller Radiomodul inte är kon-
taktbar visas en larmkod på displayen på Danfoss
Icon™ 24 V-huvudstyrenhet. Leta upp den defekta
modulen, koppla bort den från systemet och byt ut
den mot en ny modul.
OK
Ta bort en defekt termostat
Om en enhet slutar fungera kan man behöva ta
bort den från systemet.
1. Tryck på för att välja läget UNINSTALL (AVIN-
STALLERA).
2. Välj den defekta termostatens utgång med hjälp
av huvudstyrenheten.
3. Alla lysdioder för utgångarna som
är kopplade till den defekta ter-
mostaten kommer att tändas och
väljas automatiskt när du väljer
någon av de aktuella utgångarna.
blinkar på displayen.
4. Tryck på för att ta bort termosta-
ten från systemet.
68 | © Danfoss | FEC | 2019.02
