FI
Asennusohje Danfoss Icon™ 24 V -pääsäädin
Asennus
Jos johdollinen asennus
Huom: Katkaise virta ennen johdotusta!
Katso tarkemmat tiedot johdollisten termostaat-
tien ja toimilaitteiden johdotuksista pikaoppaan
osista B ja C.

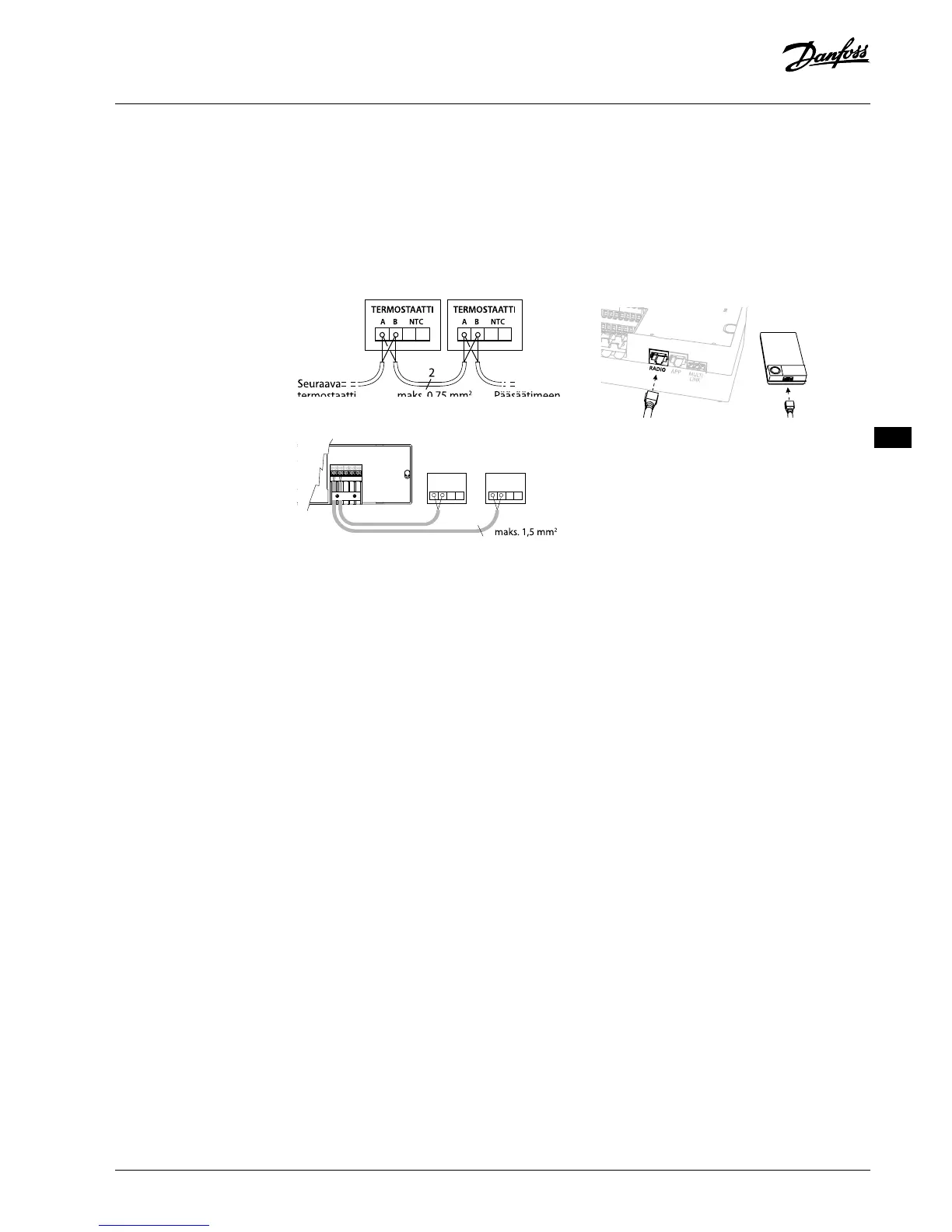

24V:n termostaatit voidaan johdottaa joko BUS- tai
Star-määrityksillä, katso alla:
Järjestelmä ei ole herkkä napaisuuden suhteen.
Jos BUS-johdotus (sarja)
Jos Star-johdotus (rinnakkainen)
A B NTC
2
TERMOSTAATIT
A B NTC
Jos langaton asennus
Huom: Katkaise virta ennen johdotusta!
Liitä radiomoduuli, tilausnumero 088U1103.
Radiomoduulia tarvitaan, kun asennetaan langat-
tomat termostaatit. Radiomoduulin mukana toimi-
tetaan 2 metrin kytkentäkaapeli. Pidempää kaape-
lia (enint. 15 metriä) voi tarvittaessa käyttää.
Jokaiselle Danfoss Icon 24 V -pääsäätimelle on
asennettava yksi radiomoduuli, jos järjestelmässä
on useita pääsäätimiä.
088U1103
Langattomaan järjestelmään on mahdollista sisäl-
lyttää erikoistoimintona johdolliset termostaatit.
Katso tarkemmat tiedot langattomien termostaat-
tien ja toimilaitteiden asennuksesta langattoman
pikaoppaan osista B2, B3, B4 ja C1.
Valinnaiset
asennukset
Sovellusmoduulin asennus
Tilausnumero 088U1101
Sovellusmoduulia tarvitaan, kun halutaan käyttää
sovellustoimintoa. Katso tarkemmat tiedot langat-
toman verkon (Wi-Fi) sisällyttämisestä sovellusmo-
duulin asennusohjeesta. Järjestelmiin, joissa on
useita Danfoss Icon -pääsäätimiä, tarvitaan vain
yksi sovellusmoduuli, ja sen voi lisätä mihin tahansa
pääsäätimeen.
Pumpun johdotus
PWR1-lähtö on tarkoitettu käyttöön asennuksis-
sa, joissa järjestelmässä on kiertovesipumppu.
PWR1-lähdössä on virrallinen 230 V:n lähtö (enin-
tään 100 W), joka aktivoidaan, kun vähintään yh-
deltä termostaatilta on lämmöntarve. Kun miltään
termostaatilta ei ole lämmöntarvetta, PWR1-lähtö
sammutetaan energian säästämiseksi. Kun läm-
möntarve ilmenee, lähtö aktivoidaan 180 sekunnin
viiveellä, jotta estetään pumpun käynnistyminen
ilman mahdollisuutta virtauksen muodostamiseen
lämmityspiirien toimilaitteiden viiveestä johtuen.
Potentiaalivapaan releen johdotus
Potentiaalivapaata relettä voidaan käyttää esimer-
kiksi aktivoimaan lämmöntarve/tuotanto kattilasta.
Potentiaalivapaata relettä suositellaan käyttämään
lämmöntarvesignaalina kaikille kattiloille asian-
mukaisilla käytettävissä olevilla tuloilla. Kattiloissa,
joissa on 0–10 V:n modulaatio, ei ole mahdollista
käyttää lämmöntarvesignaalia Danfoss Icon 24 V
-pääsäätimestä. Huomaa, että joissain yhdistelmä-
kattiloissa voi olla käyttöveden ensisijaisuus, mikä
saattaa aiheuttaa järjestelmän lämmöntuotannon
viiveen.
Laajennusmoduulin asennus
Tilausnumero 088U1100.
Huom: Katkaise virta ennen laajennusmoduulin
asettamista.
Avaa kansi ja aseta laajennusmoduuli paikalleen.
Noudata annettuja ohjeita.
Huom: Jos laajennusmoduuli lisätään järjestelmään,
jossa on useita pääsäätimiä, se on asennettava jär-
jestelmän keskusyksikköön.
Lattia-anturin asennus (jos 24V:n termostaatti),
tilausnumero 088U1110.
Katso tarkemmat lattia-anturin asennusohjeet ter-
mostaatin mukana toimitetuista ohjeista.
Huoneet, joiden lattialämmitystä ja lämpöpat-
tereita ohjataan vain yhdellä termostaatilla.
Samalla Danfoss Icon -huonetermostaatilla voi-
daan ohjata lämpöpattereiden ja lattialämmityk-
sen yhdistelmäsovellusta, jos:
Termostaatissa on lattia-anturi, joka on asetettu
termostaatissa “kaksoistilaan (aseta termostaa-
tin asennusvalikossa DU-tila).
Toimilaite ohjaa lämpöpatterin virtausta.
Muista asettaa oikea säteilijätyyppi kyseisen
huoneen vastaaviin lähtöihin.
Tässä sovelluksessa lattia-anturia käytetään vain
varmistamaan lattian vähimmäislämpötila (tarvit-
taessa voidaan asettaa lattian enimmäislämpötila).
Sisäänrakennettua anturia käytetään huoneläm-
pötilan ohjaamiseen määritetystä lämpöpatterin
lähdöstä (nopeampi kahdesta lähtötyypistä).
Huom: Vain lattia-anturilla varustettuja Danfoss
Icon -huonetermostaatteja tuetaan.
VIMCG30F | 088N3678 | 97
