NO

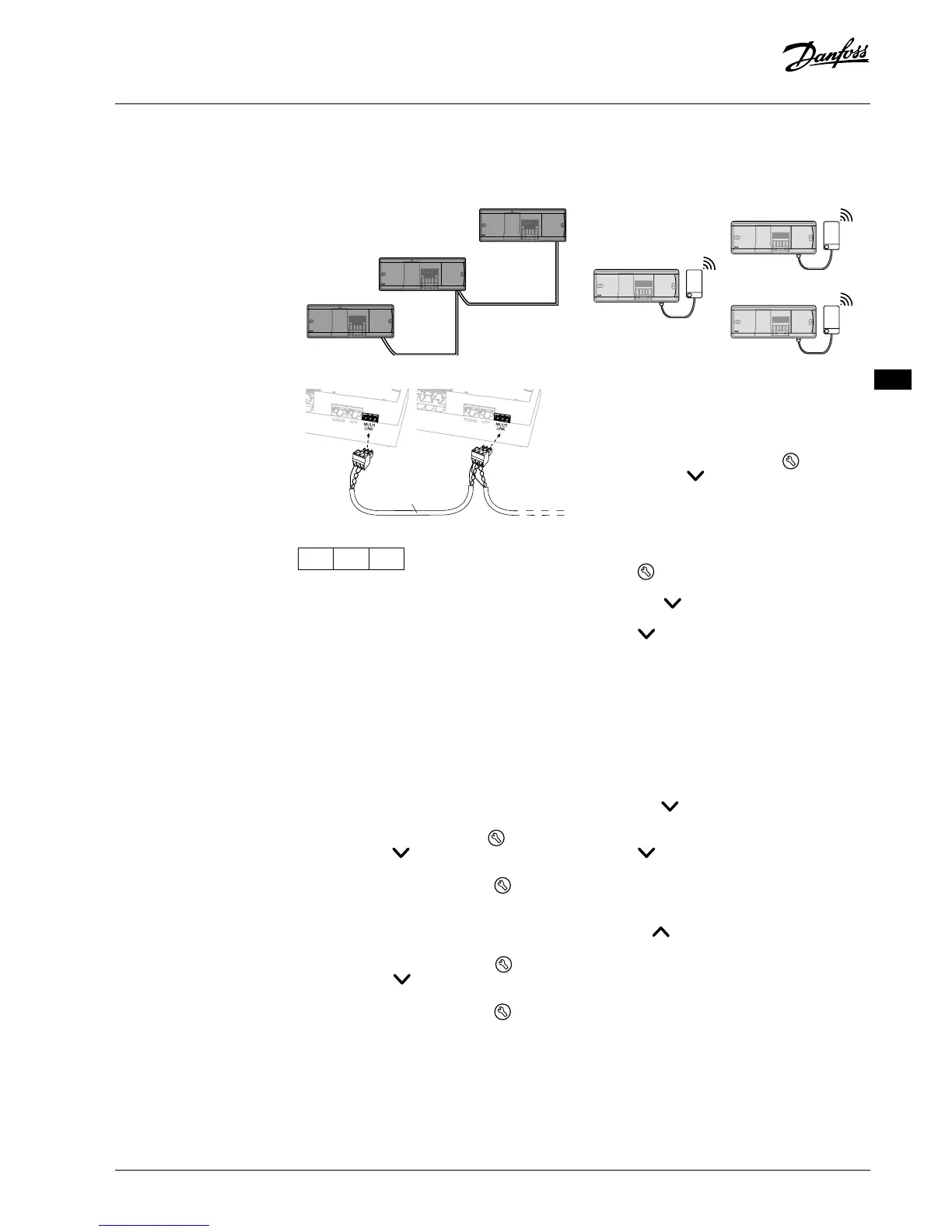

Installasjonsveiledning Danfoss Icon™ hovedstyreenhet 24 V
System med kablet tilkobling
Koble opptil tre Danfoss Icon hovedstyreenhet
24 V til hverandre med en 4-trådet vridd parkabel
og den medfølgende kontakten.
4-trådet vridd parkabel
Maks. 3 ×
Hovedstyreenhet
i ett system
Kabelpinne ut
1 2 3
1. GND
2. COM A
3. COM B
Trådløst system
Trådløs tilkobling av opptil tre Danfoss Icon ho-
vedstyreenhet 24 V krever en radiomodul for hver
master/slave.
Tilkoblingsprosedyre for ere Danfoss Icon
styreenheter i et system
På system-master
1. Installer alle termostater og termiske aktuatorer
som beskrevet i D2 til D6 i hurtigveiledningen.
2. Foreta en nettverkstest. Trykk for å velge
TEST, og trykk for å velge NET TEST. Bekreft
med OK (Hurtigveiledning E7 og E8).
Parkobling av master og slave
Merk! Slaveenheter må tilordnes som system-slaver
før de tilordnes utganger og termostater.
1. Trykk på valgt system-master for å velge IN-
STALL-modus.
2. Hold inne system-slaven i 1,5 sek. Skjer-
men veksler nå mellom SLA TYPA og SLA TYPB.
3. Trykk for å velge mellom de to slavetypene,
og bekreft med OK. Se «Denisjon av slavetype»
på neste side.
4. Gjenta trinn 1 – 3 for å tilordne en andre slave-sty-
reenhet til systemet (maks. to slaver er tillatt).
Koble ere Danfoss
Icon™ hovedstyreen-
heter i et system
NET TEST på system-slave
1. Installer alle termostater og aktuatorer som be-
skrevet i D2 til D6 i hurtigveiledningen.
2. Foreta en nettverkstest. Trykk for å velge
TEST, og trykk for å velge NET TEST. Bekreft
med OK (Hurtigveiledning E7 og E8).
3. Når testen er fullført, trykker du for å velge
RUN-modus og deretter OK (Hurtigveiledning
E9).
APP-TEST på system-master
1. Foreta en applikasjonstest. Trykk for å velge
TEST, og trykk for å velge APP TEST. Bekreft
med OK (Hurtigveiledning E7 og E8).
2. Når testen er fullført, trykker du for å velge
RUN-modus og deretter OK (Hurtigveiledning
E9).
Merk! Hvis en ekspansjonsmodul installeres i
systemet, den installeres på hovedstyreenheten.
Endre slavetype
1. Hold inne på slave-styreenheten på Danfoss
Icon i 1,5 sek. Skjermen veksler nå mellom SLA
TYPA og SLA TYPB.
2. Trykk for å velge mellom de to slavetypene,
og bekreft med OK. Se «Denisjon av slavetype»
for mer informasjon.
LINK-test på slave (mellom master og slave)
Hold inne i 1,5 sek. Skjermen viser inklusjons-
mønsteret mens LINK-testen foretas. Når den er
ferdig, viser skjermen antall mottatte pakker i pro-
sent.
Testprosedyrer for
ere Danfoss Icon™
styreenheter i et
system
VIMCG30F | 088N3678 | 79
© Danfoss | FEC | 2019.02
