Installationshandbok Danfoss Icon™ huvudstyrenhet 24 V
O
K
M1
M
M2
M3
M4
M5
LN
LN
APP
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Vid första installationen är systemet kongurerat
för ett golvvärmesystem i standardutförande. I
denna tillämpning aktiveras cirkulationspumpen
och den potentialfria reläkontakten när värmebe-
hov uppstår.
Både pannreläet och pumpen i denna tillämpning
har en fördröjning på 180 sekunder för att garante-
ra att det nns ett öde i kretsarna innan pannan
startar.
Beroende på aktuell tillämpning och tillgängli-
ga komponenter kan man som tillval använda en
blandningsshunt och pannrelä och ansluta en cir-
kulationspump till Danfoss Icon 24 V huvudsty-
renhet.
För att kongurera systemet med Danfoss Icon
huvudstyrenhet 24 V för andra tillämpningar krävs
en Expansionsmodul (artikelnr 088U1100).
Användningsområde

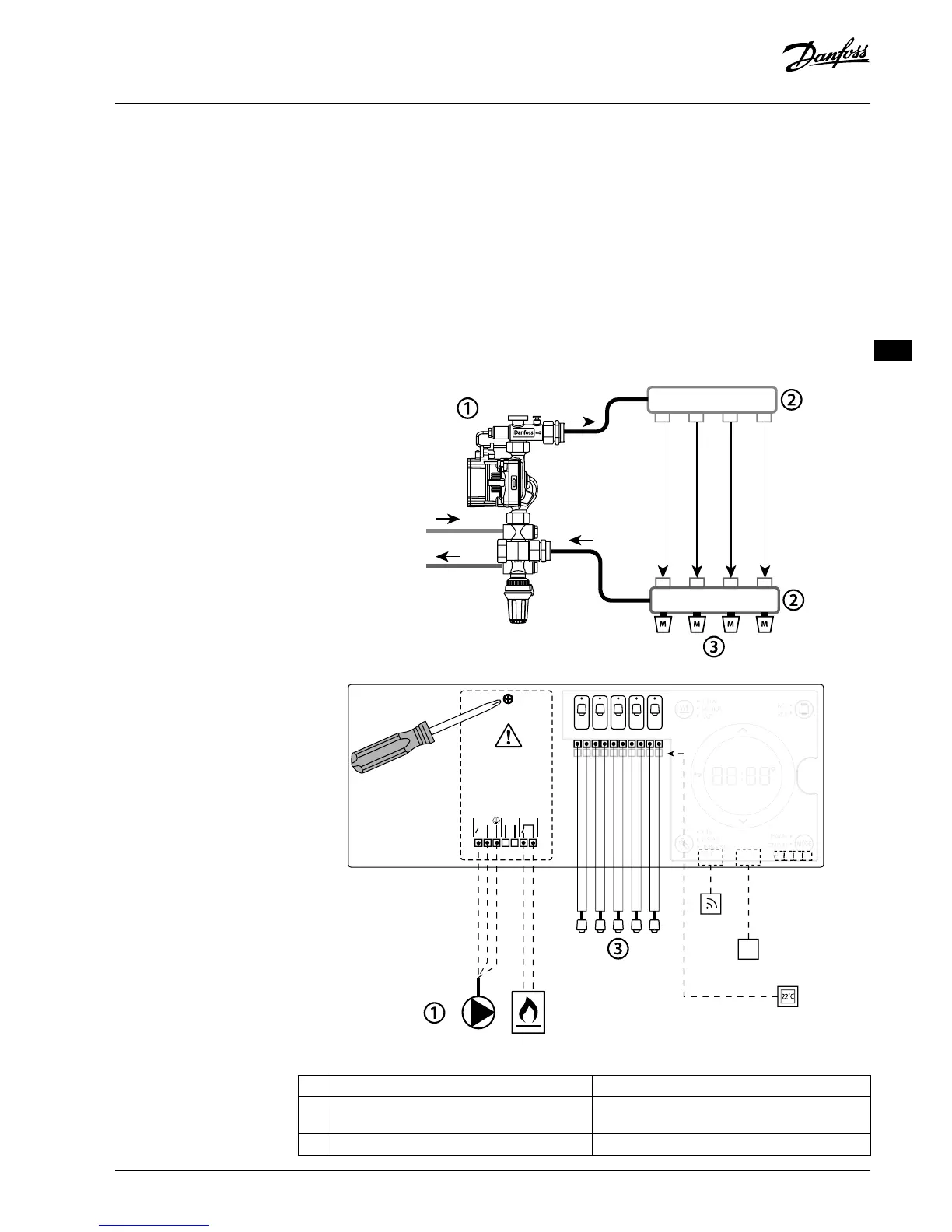

Tillämpning, grundläggande utförande
Tvårörssystem
Blandningsshunt (tillval)
Lista över delar
1 1 st. Danfoss FHM-Cx blandningsshunt (tillval) Artikelnr 088U0093/0094/0096
2 1 Danfoss-förgreningsrörsats Artikelnr 088U05xx (FHF), 088U06xx (BasicPlus)
eller 088U07xx (SSM)
3 x st. Termiskt ställdon TWA-A 24 V Artikelnr 088H3110 (NC) + 088H3111 (NO)
VIMCG30F | 088N3678 | 65
© Danfoss | FEC | 2019.02
Öppning av expan-
sionsspår och anslut-
ning av plintar under
expansionsspåret ska
endast utföras av en
utbildad elektriker.
Risk för elektriska stötar
RISK FÖR
ELEKTRISKA STÖTAR!
Att avlägsna locket och
installera 230V kablar
får endast utföras av
behörig elektriker.
