Delta C1000 - Pe端配接尺寸

PE端
最大纜線數目 (DC/AC/外部) 螺絲/螺帽尺寸 扭力需求 (Nm)
4/4/1 M12 45

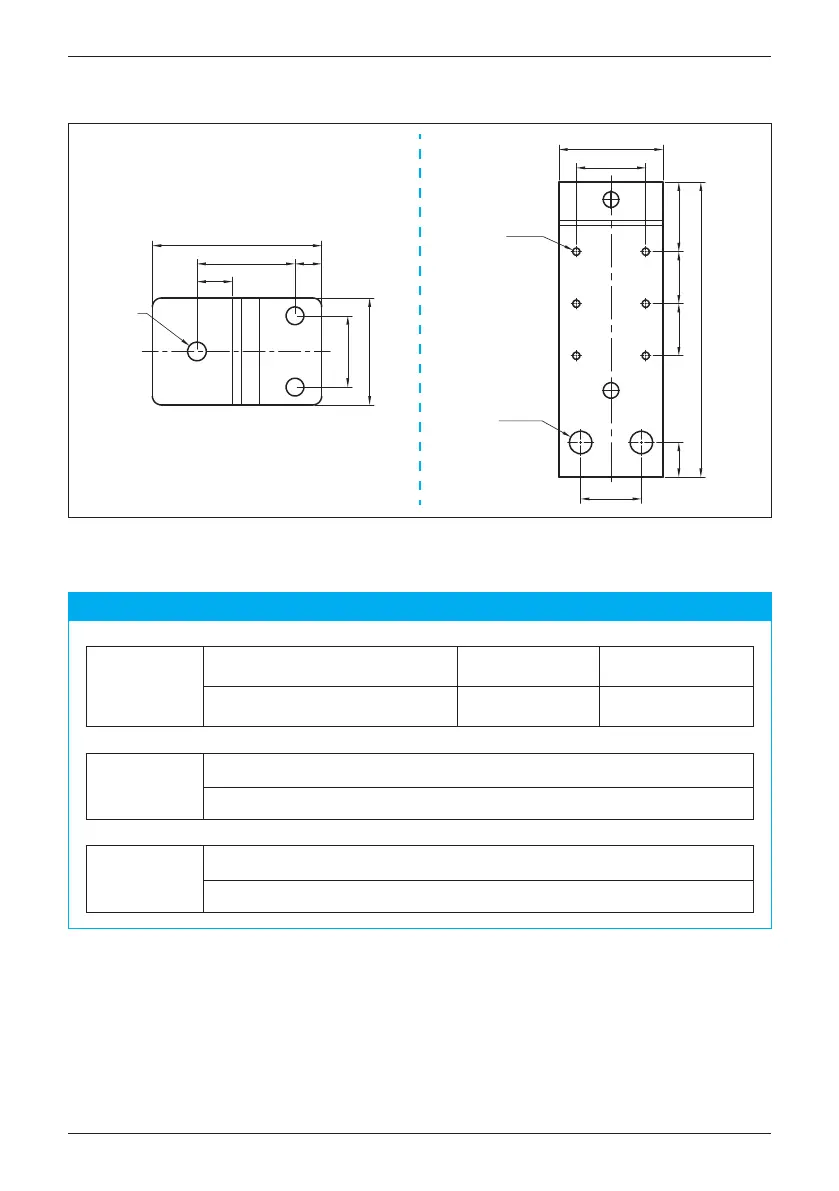

圖4-14 : PE端連接端尺寸圖
PE端纜線
(銅)
最小需要的總纜線尺寸
555 mm
2
PE端纜線
(鋁)
最小需要的總纜線尺寸
740 mm
2
4.6.1 PE端配接尺寸
C1000
60
40
40
(6)M5
(2)Φ13
35
3030
170
20
外部 DC/AC
55
95
15
20
M12
40 60
128
安裝說明
