本機提供2組RS-485介面, 可以串接多台變流器並同時監控, 並提供兩組乾接點
(Dry Contact)。
4.8 通訊介面連接
RS-485的PIN腳定義如表4-1。只安裝單台變流器時, 安裝者須將終端電阻設置為
ON。多台變流器串接時如圖 4-15和圖 4-16所示，安裝者必須將首台與末台變流
器之RS-485終端電阻設置為ON，其餘機子則設定為OFF。終端電阻設定方式請
參考表 4-3。
4.8.1 RS-485連接

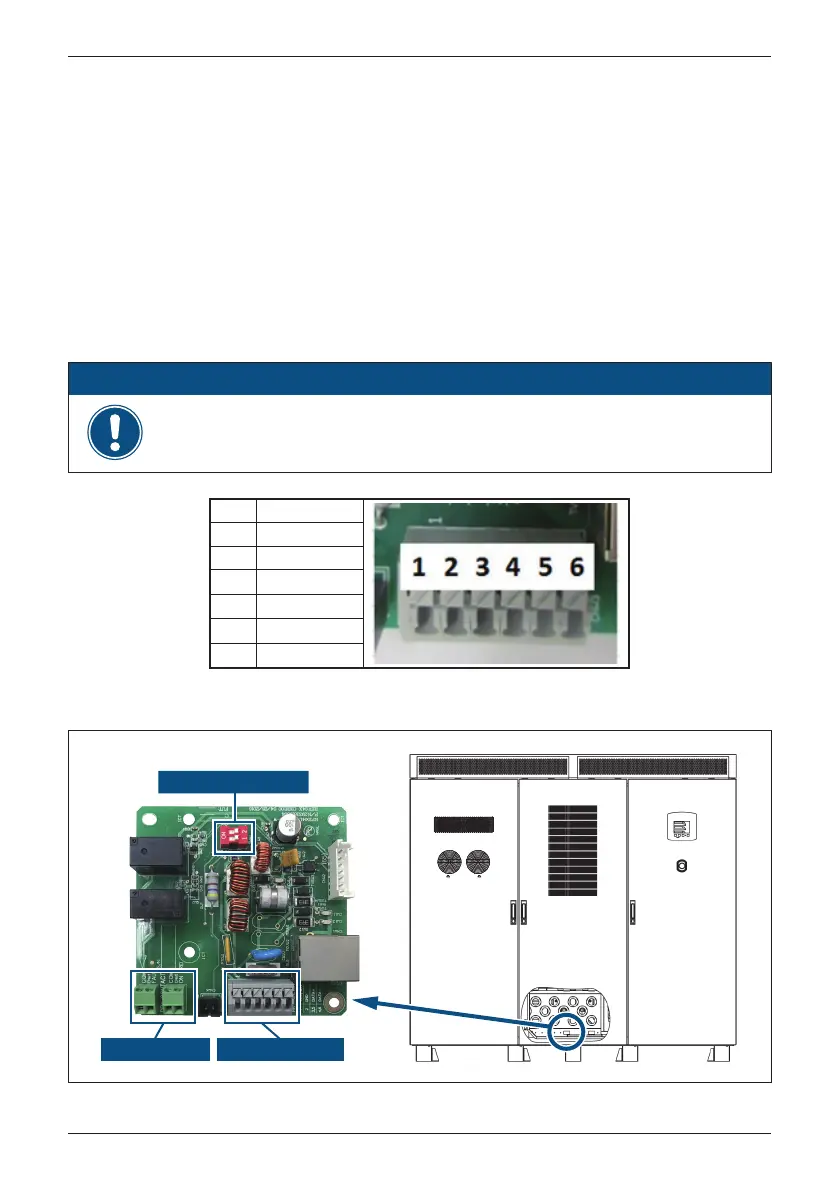

表4-1 : RS-485 PIN腳定義
圖4-17 : 多組變流器組裝時的配線盤位置
PIN
1
2
Function
VCC(+12V)
GND
3
4
5
6
DATA+
DATA
-
DATA+
DATA
-
為了良好的傳輸品質，推薦使用雙絞線作為通訊電纜。
注意
Dry Contact RS-485 & VCC
Terminal Resistor
131
安裝說明
