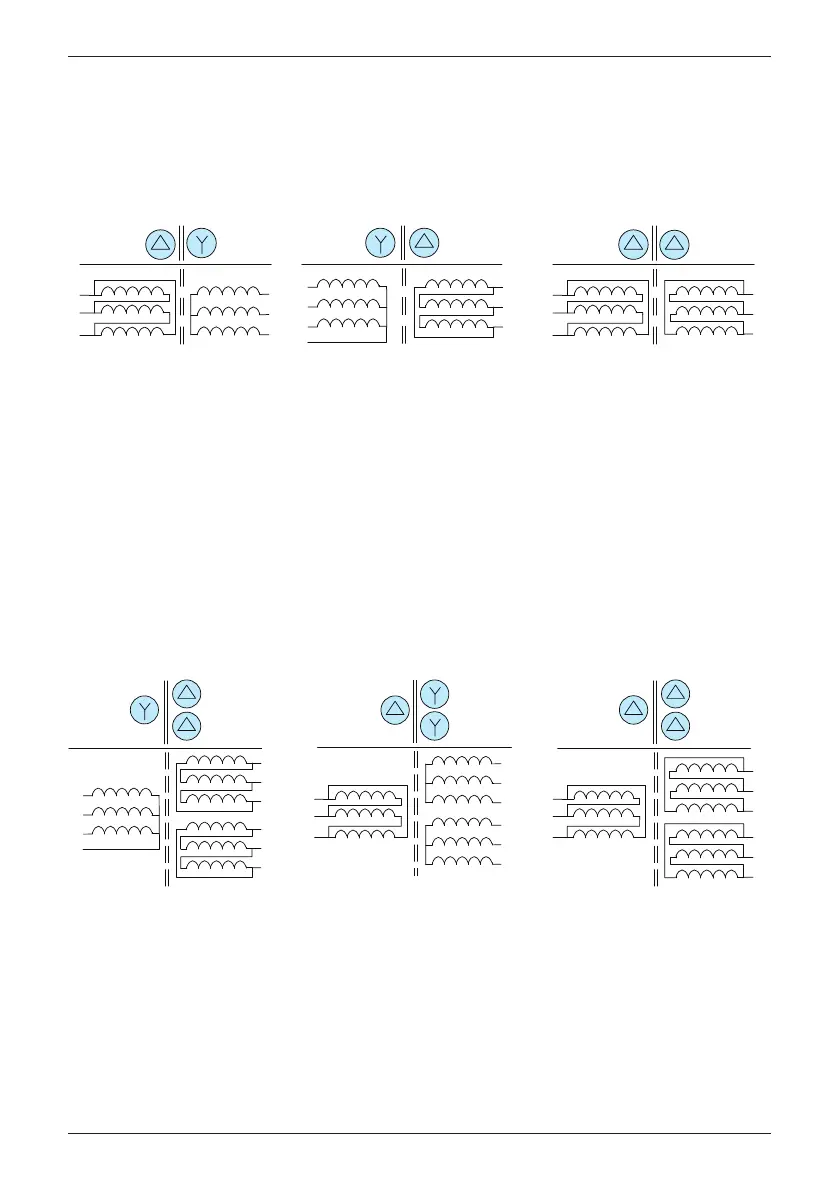

B.1 雙繞組變壓器的技術需求
- 阻抗電壓應在4.0-6.6%之間。
- 雙繞組變壓器的向量組合可為Dy11、YNd11 or Dd0。
* 如果使用YNd11需配合 DC+或DC-下地使用。
MV
LV
U1
V1
W1
Dy11
MV
LV
U1
V1
W1
U2
V2
W2
N1
YNd11 Dd0
MV
U1
V1
W1
LV
U2
V2
W2
B.2 三繞組變壓器的技術需求
-
在每一個低壓繞組與高壓繞組之間的阻抗電壓應在
4.0-6.6%
之間。
- 在兩個低壓繞組之間的阻抗電壓應在9.0-11.0%之間。
- 三繞組變壓器的向量組合可為Dy11y11、YNd11d11、Dd0d0或Dyn1yn1。
-
假若Dyn11yn11或Dyn1yn1真的實施了,讓兩個低壓繞組的中性點不作任何連接且不下地。
* 如果使用YNd11d11需配合 DC+或DC-下地使用。
MV
LV
U1
V1
W1
U2
V2
W2
U3
V3
W3
Dy11y11 Dd0d0
MV
LV
U1
V1
W1
N1
U2
V2
W2
U3
V3
W3
YNd11d11
LV
MV
U1
V1
W1
U2
V2
W2
U3
V3
W3
171
附錄 C: Delta中壓變壓器與輔助電源變壓器應用說明
