0DT721 04/05/01 DITEC S.p.A.
ITALIANO
AUTOMATIC ENTRANCE SPECIALISTS
AVVERTENZE GENERALI PER LA SICUREZZA
Il presente manuale è parte integrante ed essenziale del prodotto e deve essere conse-
gnato all’utilizzatore dello stesso. E’ necessario conservare il presente documento e
trasmetterlo ad eventuali subentranti nell’uso dell’impianto. L’automazione in oggetto è
una “porta a movimento verticale”, dovrà essere destinata all’uso per il quale è stata
espressamente concepita. Ogni altro uso è da considerarsi improprio e quindi
pericoloso.DITEC S.p.A. declina ogni responsabilità per danni derivanti da un uso impro-
prio, erroneo o irragionevole.
PRECAUZIONI D’USO
• Non entrare nel raggio di azione della porta durante il movimento.
• In caso di guasto o di cattivo funzionamento disinserire l’interruttore generale. Le
operazioni di manutenzione, regolazione o riparazione devono essere svolte solo da
personale addestrato ed autorizzato.
• Ciascuna automazione è corredata da “Manuale di installazione e manutenzione”, nel
quale è tra l’altro riportato il piano di manutenzione periodica, in particolare si raccomanda
la verifica di tutti i dispositivi si sicurezza.

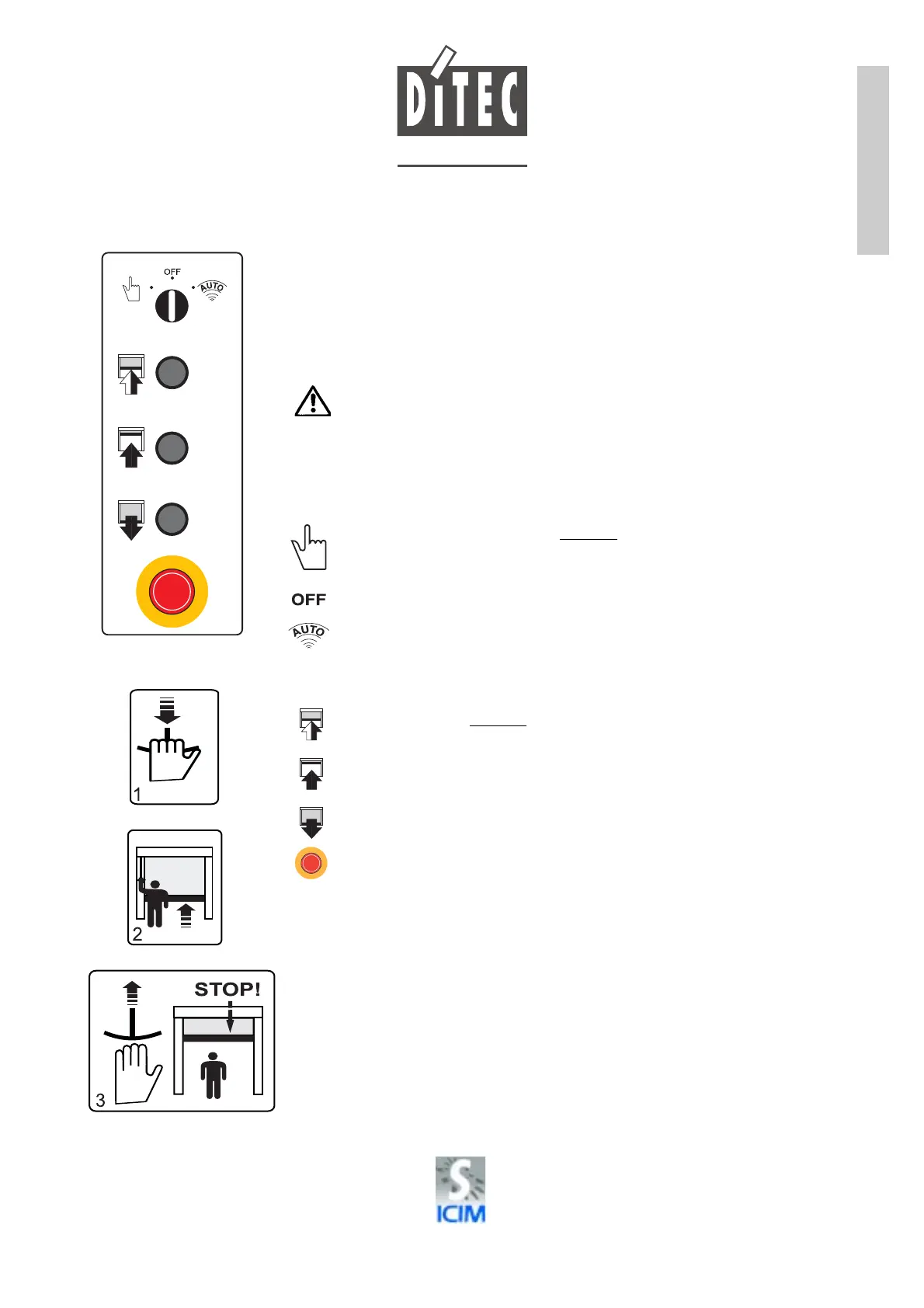

SELETTORE DI FUNZIONAMENTO (opzionale)
• Funzionamento con richiusura manuale: il movimento di apertura e chiusura devono
essere entrambi comandati mediante pulsante, mentre il comando di apertura può essere
ottenuto sia da pulsantiera che da comando esterno (radar, spia magnetica ecc.).
• Funzionamento con comando manuale “a uomo presente”: I movimenti di apertura o
chiusura permangono solo fintanto che i pulsanti vengono mantenuti premuti.
• Funzionamento con richiusura automatica: dopo ogni comando di apertura, allo scade-
re del tempo di richiusura, la porta si chiude automaticamente. Il tempo può essere
regolato dal trimmer TC (0÷30 s).
PULSANTI
• Apertura parziale (opzionale): l’azionamento del selettore dà luogo ad una apertura
parziale della porta, l’entità della corsa è regolata a tempo mediante il trimmer RP.
• Apertura totale: questo comando apre completamente la porta. La regolazione della
corsa avviene mediante microinterruttore di finecorsa.
• Chiusura: questo comando chiude completamente la porta. La regolazione della corsa
avviene mediante microinterruttore di finecorsa.
• Arresto di emmergenza: questo comando provoca l'arresto immediato della porta.
LEVA DI SBLOCCO MANUALE PER LA RIAPERTURA DI EMERGENZA.
Attenzione: utilizzare la leva manuale solo dopo avere spento l’apparecchiatura.
• Con la leva di sblocco rilasciata il freno è regolarmente in funzione.
• Tirando la leva di sblocco il freno viene sbloccato.
Per sollevare manualmente il telo, in caso di mancanza di alimentazione o di guasto agire
così:
• tirare la leva di sblocco (vedi fig. 1) liberando così il freno;
• far sollevare il telo sino alla posizione di porta aperta (vedi fig. 2);
• rilasciare la leva (vedi fig. 3) in modo da riattivare la funzione del freno:
FERMARE L’APERTURA PRIMA CHE LA COSTA ARRIVI A FONDO CORSA.
DITEC S.p.A.
Via Mons.Banfi, 3
21042 Caronno P.lla (VA) Italy
Tel.+39 02 963911 - Fax +39 02 9650314
www. ditec.it
Istruzioni d’uso
DA STACCARE E CONSEGNARE ALL’UTILIZZATORE
ISO 9001 - Cert. n° 0957/0
