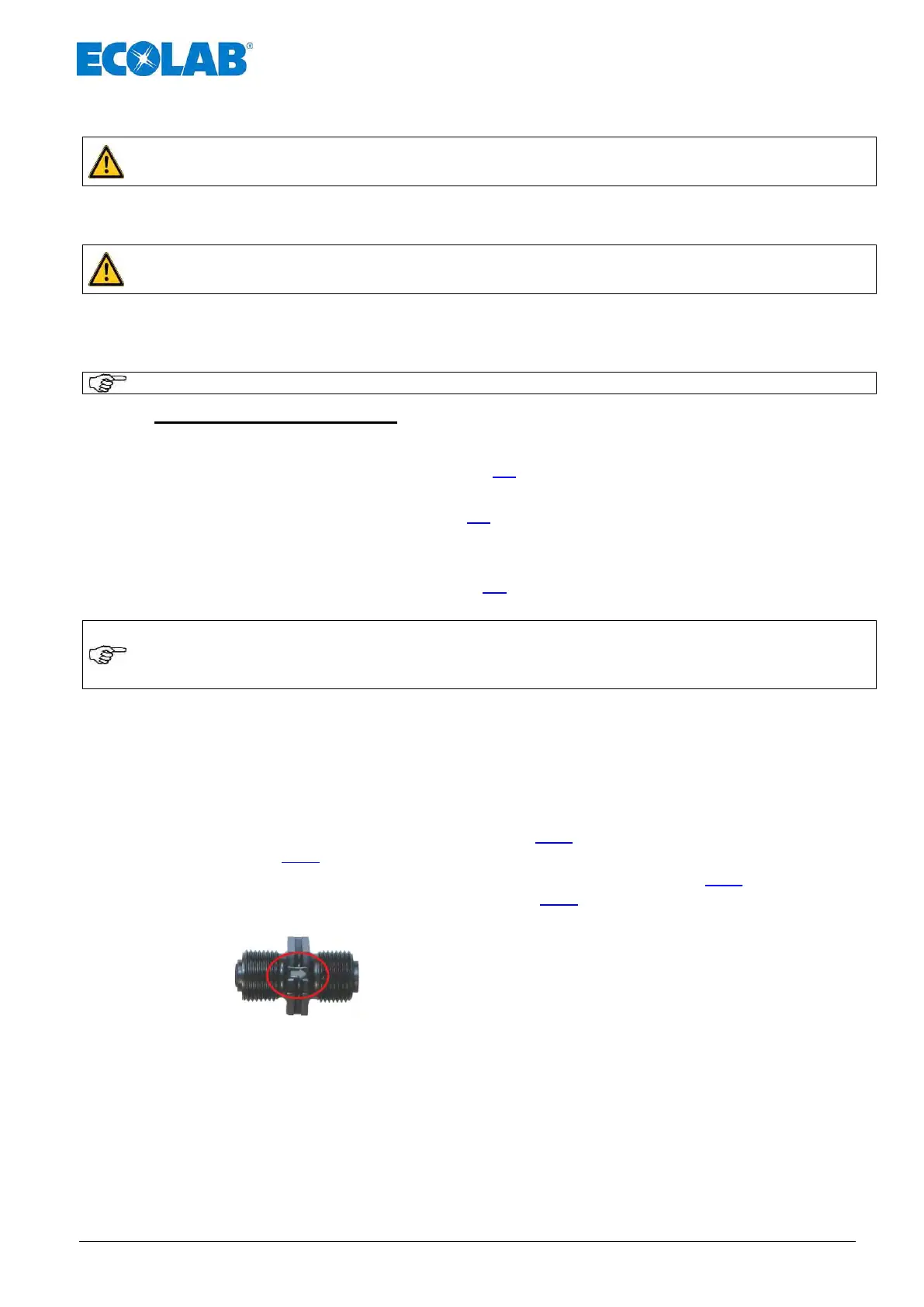

8 Wartung
VORSICHT
Vor Reparatur- und Wartungsarbeiten und Dosierung von gefährlichen Medien immer den
Dosierkopf spülen, die Druckleitung entlasten und Schutzkleidung (Schutzbrille,
Schutzhandschuhe und Schürze) tragen.
Elektroreparaturen dürfen nur durch Elektrofachkräfte ausgeführt werden
(Sicherheitsregeln der Berufsgenossenschaft VB G 4 und ZH 1/11)!
VORSICHT
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies ohne Werkzeug
möglich ist, können spannungsführende Teile freigelegt werden. Auch können
Anschlussstellen spannungsführend sein.
Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen
muss das Gerät von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes
erforderlich ist.
HINWEIS
Wartungsintervall 1/2 jährlich, kurze Intervalle bei starker Beanspruchung (z. B. Dauerlauf).
Empfohlen wird die Kontrolle:
 von Saug- und Druckleitung auf leckfreien Anschluss
 von Saug- und Druckventil (siehe Kapitel 8.1 „Austausch von Saug- / Druckventil und
Ventilpatronen“) auf Verschmutzung und Dichtigkeit.
 des Ablaufanschlusses (siehe Kapitel 5.1 „Aufbau“, Abb. 5.1, Pos. 6) am Pumpenkopf
(Membranbruch)
 der korrekten Dosierung
 der Dosierkopfschrauben (siehe Kapitel 8.2 „Austausch der Membrane und des
Pumpenkopfes“ Abb. 8.6, Pos. 2) (fester Sitz, 3 - 4 Nm)
HINWEIS
Die Lebensdauer der Membrane ist abhängig von:
Gegendruck, Betriebstemperatur und Dosiermedium.
Es wird empfohlen, die Membrane bei extremen Betriebsbedingungen und Dosierung von
abrasiven Stoffen öfters zu kontrollieren.
8.1 Austausch von Saug- / Druckventil und Ventilpatronen
 Saug- und Druckventil mit Gabelschlüssel (SW 22) demontieren.
 Alle O-Ringe montieren.
 Ventilpatronen montieren
(nur Typ V3014 und Typ V3025 ,siehe Kapitel 8.1.1, „Einbauzeichnung 3 Kugel-Ventil“
bzw. Kapitel 8.1.3 „Wechsel der Ventilpatronen (nur Typ V3014 und V3025)“).
 Neues Saug- und Druckventil lagerichtig einschrauben(siehe Kapitel 8.1.1,
„Einbauzeichnung 3 Kugel-Ventil“ bzw. Kapitel 8.1.2 „Einbauzeichnung 2 Kugel-Ventil“)
(Anzugsdrehmoment 2-3 Nm).
Abb. 8.1
Auf den Saug-/Druckventilen ist die Fließrichtung mittels eines
eingeprägten Pfeils markiert“.
Beim Einbau ist unbedingt darauf zu achten, dass die Ventile
der Fließrichtung entsprechend eingebaut werden!
