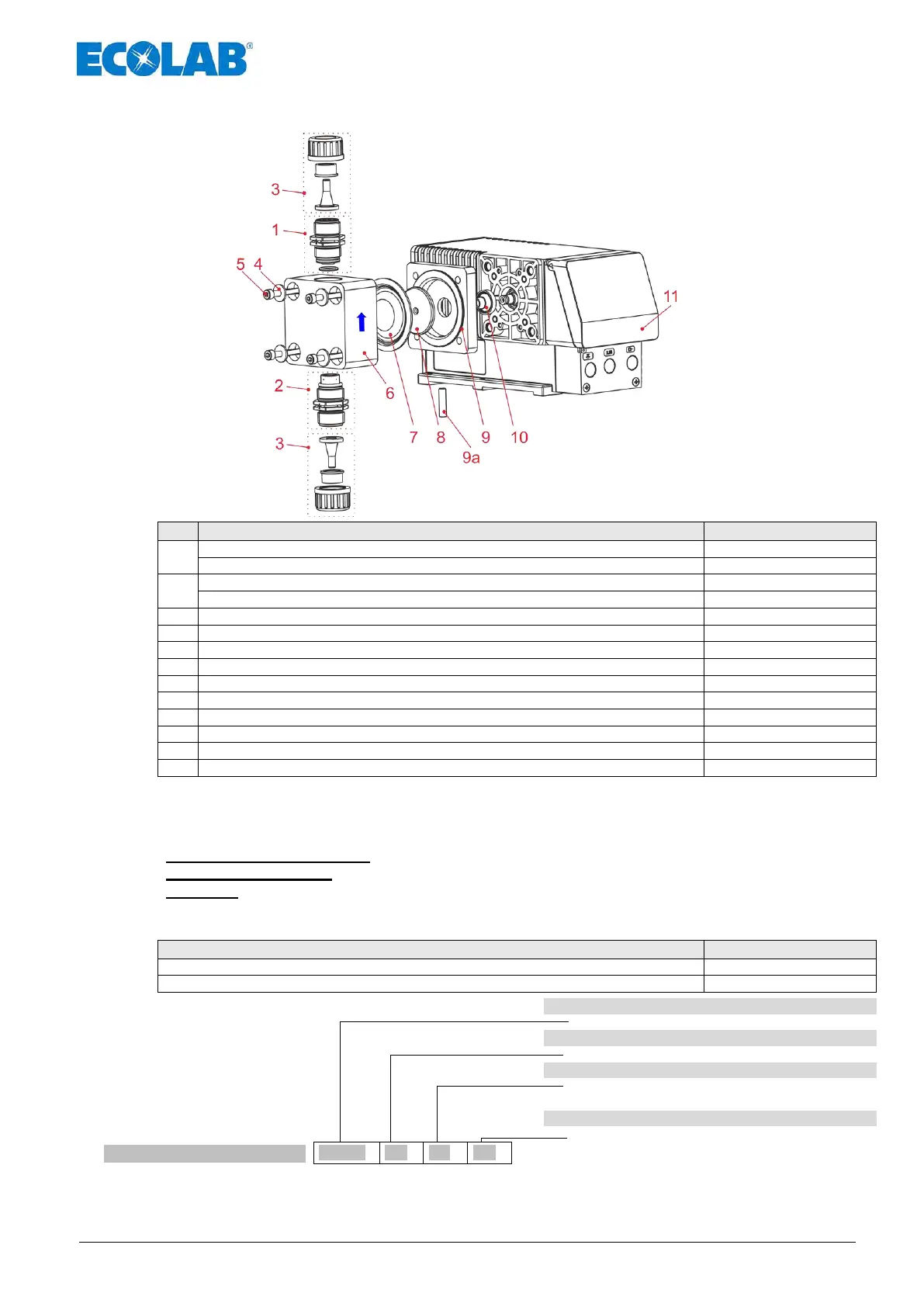

10.2 Dessins en explosé, type 00240
Fig. 10.2
Pos.
Désignation
Article n° (EBS n°)
1
DRV PVFPKE000 G 5/8-G 5/8-99 Soupape pression PVDF/FPM (Viton B)
249494 (10099740)
DRV PVEPKE000 G 5/8-G 5/8-99 Soupape pression PVDF/EPDM
249495 (sur demand)
2
SAV PVFPKE000 G 5/8-G 5/8-99 Soupape d’aspiration PVDF/FPM (Viton B)
249474 (10005334)
SAV PVEPKE000 G 5/8-G 5/8-99 Soupape d’aspiration PVDF/EPDM
249475 (sur demand)
3
Set de la raccordement, PVDF, G 5/8 i – tuyau 6/12, 10/16
249216 (10016089)
4
Rondelle, B15 x 5.3 x 1.6 DIN9021 ISO7093 V2A
413501720 (10015901)
5
Vis à six pans creux, M5 X 50 DIN 912 V
413031027 (sur demand)
6
Tête de pompe, 24 L/H PVDF
34500129 (sur demand)
7
Membrane
34500209 (sur demand)
8
Rondelle de pression
34500145 (10079611)
9
Plaque intermédiaire
34500207 (sur demand)
9a
Tronçon de tuyauterie
34004207 (sur demand)
10
Soufflet
34800132 (10003134)
11
Couvercle transparent imprimé
34800120 (10015884)
10.2.1 Kit de pièces d'usure complet, Type 00240
Comportant à chaque fois 1
pièce des composants
suivants :
• soupape d'aspiration
• soupape de refoulement
• set de la raccordement pour le tuyau flexible 4/6, 6/8, 6/12 mm
• membrane
• disque d'appui
Désignation - Kit de pièces d'usure EMP II
Article n° (EBS n°)
00240 PVFPKE
248454 (sur demand)
00240 PVEPKE
248460 (sur demand)
1. Pumpentyp (Débit de la pompe)
00240 = 24 l/h
2. Matériau des soupapes
PV = PVDF
3. Matériau des joints
FP = Viton B
EP = EPDM
4. Matériau des billes
KE = céramique
Kit de pièces d'usure EMP II
00240
PV
FP
KE
