6.1.2 Anschluss der Saug- und Druckleitung
Pos.
Bezeichnung
1
Dosierschlauch
2
Überwurfmutter
3
Spannteil
4
Kegelteil
5
O-Ring-Druckseite (Dosierung)
6
Druckventil
7
Entlüftungsschraube
8
Entlüftungsanschluss
9
Entlüftungsschlauch (nicht im Lieferumfang)
10
Saugventil
11
O-Ring-Saugseite
12
Kegelteil
13
Spannteil
14
Überwurfmutter
15
Dosierschlauch
P
Druckseite (Pressure)
S
Saugseite (Suction)

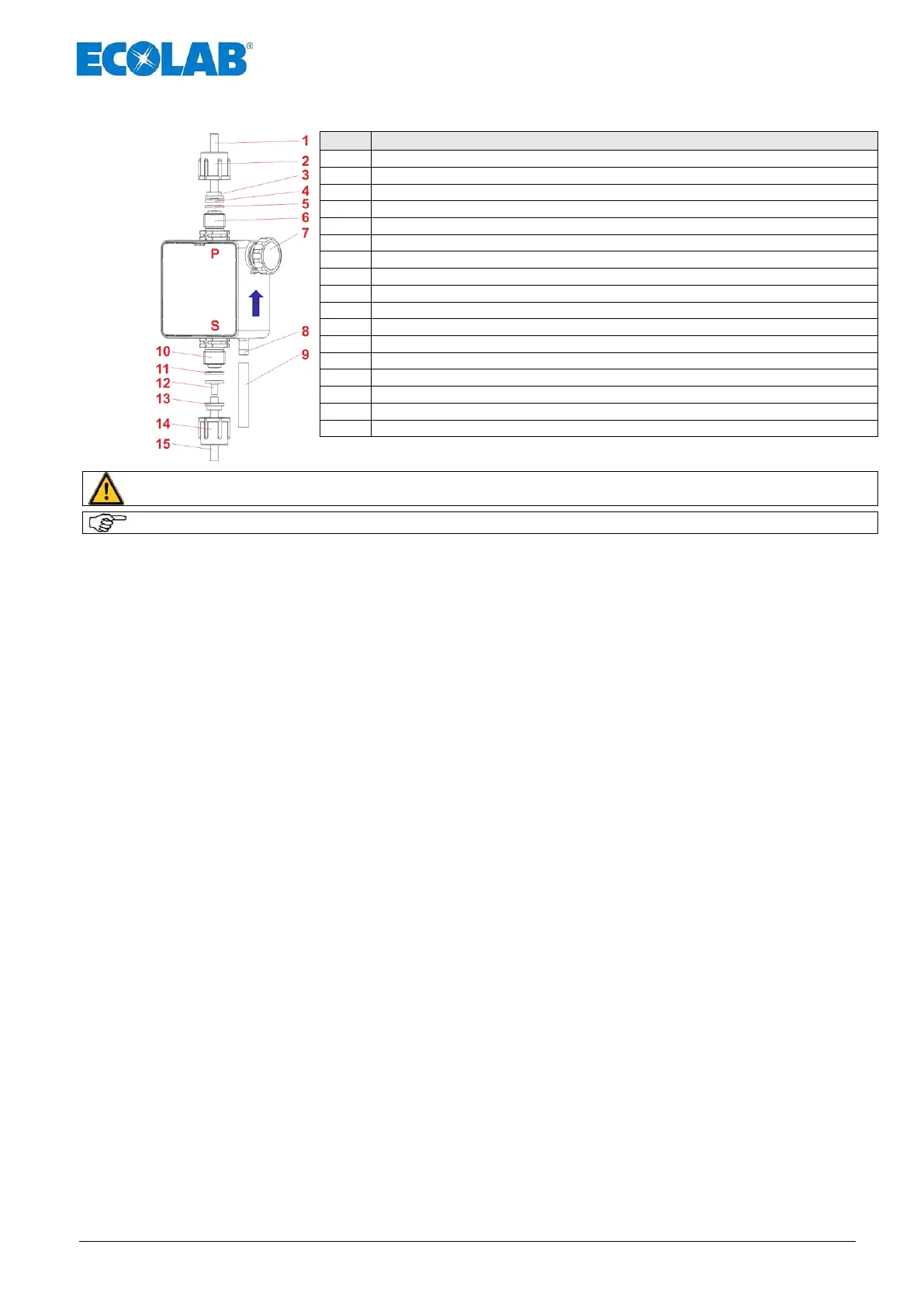

Abb. 6.7
VORSICHT
Achten Sie darauf, das beim Anschluss der Saug- und Druckleitung die O-Ringe (Pos. 5 & 11)
auf den Anschlüssen montiert sind, um die notwendige Abdichtung zu erreichen.
HINWEIS
Wir empfehlen die Verwendung einer passenden Sauglanze aus unserem Lieferprogramm.
 Schlauch gerade abschneiden
 Überwurfmutter (Pos. 2 & 14) und Spannteil (Pos. 3 & 13) über Schlauch schieben und
Schlauch bis zum Anschlagbund auf Kegelteil (Pos. 4 & 12) stecken.
 O-Ring (Pos. 5 & 11) in Ventilnut legen und Überwurfmutter festziehen.
 Entlüftungsschlauch (Pos. 9) aufstecken
6.2 Elektrische Installation
 Netzanschlussleitung mit dem Stromnetz verbinden.
