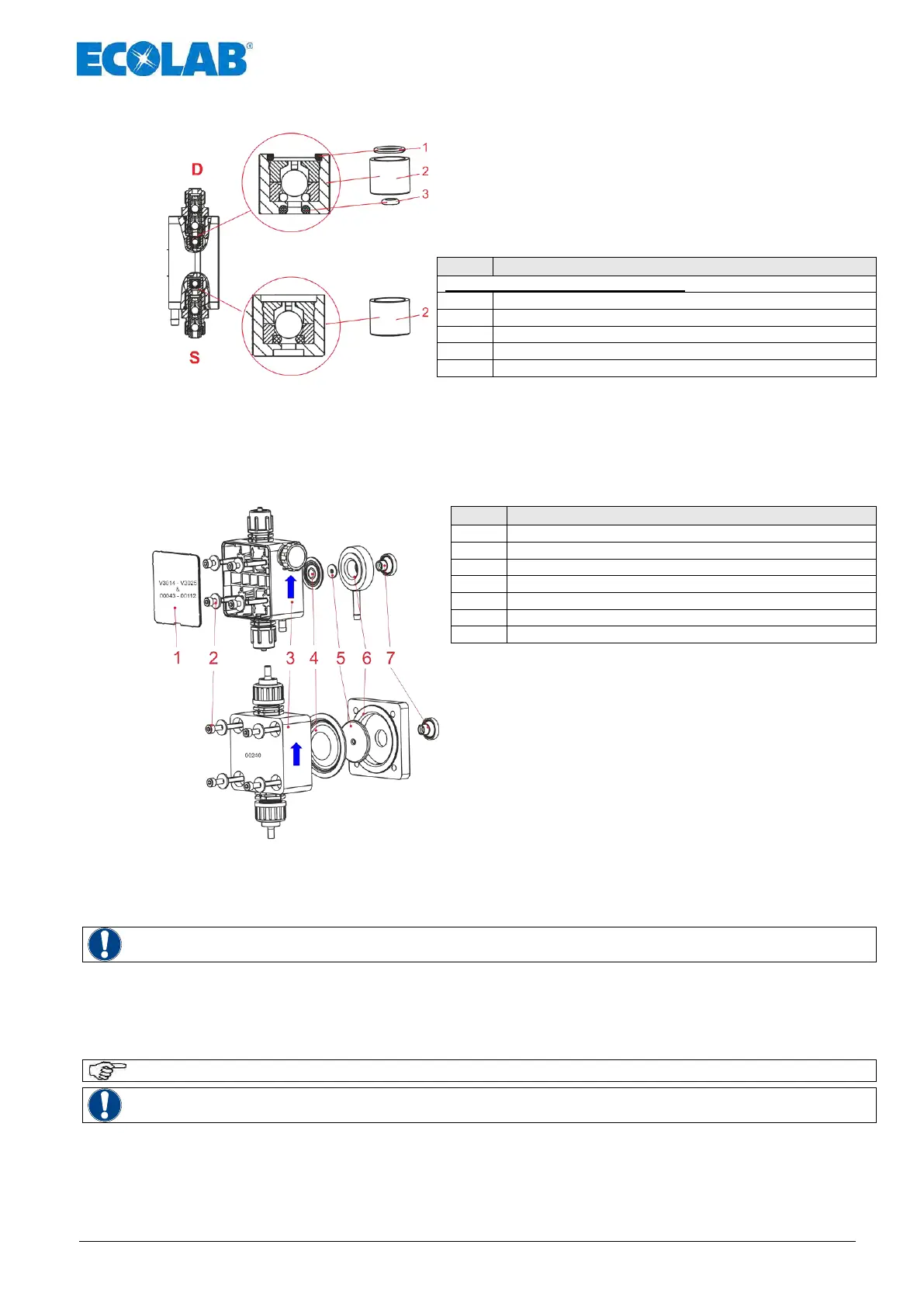

8.1.3 Wechsel der Ventilpatronen (nur Typ V3014 und V3025)
Abb. 8.5
Beim Wechsel der V3 Ventilpatronen ist darauf zu
achten, diese lagerichtig einzubauen.
Beim Einbau muss der kleine O-Ring (Pos. 3) so
eingebaut werden, dass er nach unten zeigt
(in Richtung des Pumpenkopfes).
Pos.
Bezeichnung
Obere Ventilpatrone bestehend aus:
1
Ventilpatrone V3
2
O-Ring ø 7 x 1,5
3
O-Ring ø 2,5 x 1,5
P
Druckseite (Pressure) -> Druckventil
S
Saugseite (Suction) -> Saugventil
Die untere Ventilpatrone wird ohne O-Ringe eingebaut. Die Lage entspricht aber auch hier der
oberen Ventilpatrone. Somit muss in Richtung des Pumpenkopfes die Nut zeigen, in welche
der große O-Ring (Pos. 2) passen würde.
8.2 Austausch der Membrane und des Pumpenkopfes
Pos.
Bezeichnung
1
Abdeckplatte
2
Dosierkopfschrauben (4 Stück)
3
Pumpenkopf
4
Membrane
5
Stützscheibe (nicht bei 2,5 l/h)
6
Zwischenplatte
7
Faltenbalg
Abb. 8.6
 Abdeckplatte (Pos. 1) am Dosierkopf
entfernen,
 Dosierkopfschrauben (Pos. 2) lösen
 Pumpenkopf (Pos. 3) abnehmen.
 Membrane (Pos. 4), Zwischenplatte (Pos. 6) und
Stützscheibe (Pos. 5) herausdrehen.
 Faltenbalg (Pos. 7) vom Stößel abziehen.
 Neuen Faltenbalg (siehe Zeichnung) lagerichtig
einbauen.
 Zwischenplatte lagerichtig (siehe Zeichnung) einlegen
 Stützscheibe lagerichtig (gewölbte Seite in Richtung Membrane) über Gewinde
der Membrane schieben.
 Neue Membrane mit Stützscheibe einbauen.
ACHTUNG
Membrane nur handfest anziehen (ohne Werkzeug)!
 Zwischenplatte im Uhrzeigersinn drehen, bis Membranbruchauslauf nach unten zeigen
 Pumpenkopf aufstecken (auf Fließrichtung achten, siehe Abb. 8.6)
 Pumpenkopfschrauben handfest eindrehen
 Pumpenkopfschrauben über Kreuz anziehen
HINWEIS
Anzugsmoment der Dosierkopfschrauben = 3 - 4 Nm.
ACHTUNG
Dosierkopfschrauben-Anzugsmoment nach 24 Stunden überprüfen!
 Abdeckplatte am Pumpenkopf montieren
