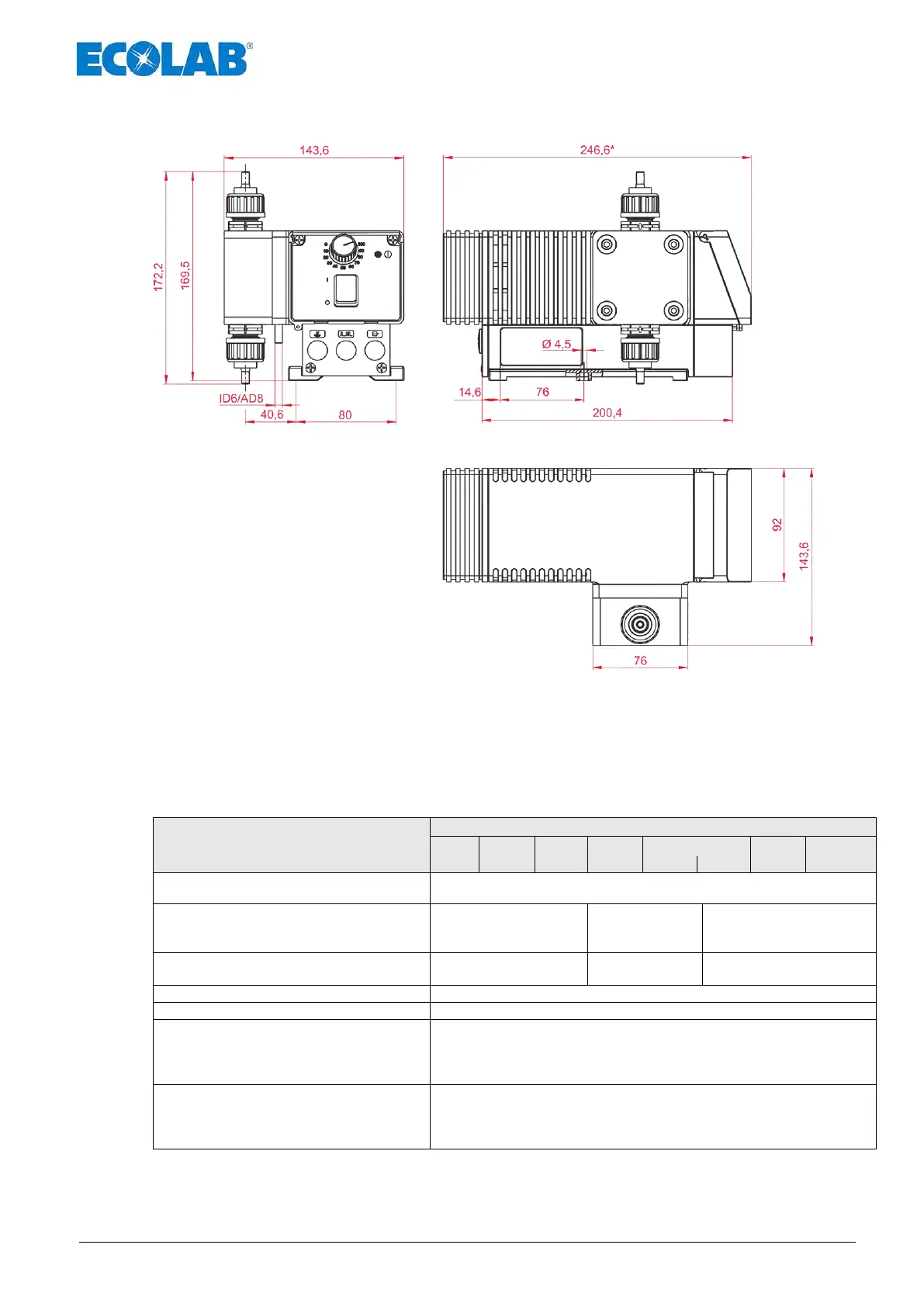

11.2.2 Type V0024
Fig. 11.2
* Longueur pour le type 00240 avec moteur synchrone traditionnel telle qu’indiquée sur le dessin (246,6 mm).
Longueur pour le type 00240 avec moteur BLDC (sans balais à courant continu) (reconnaissables par l’indication d’une tension de
100-240 V sur la plaque signalétique) identique aux types 00014 bis 00043 (218 mm).
11.3 Données techniques « Tableau de vue d’ensemble »
11.3.1 Donées électrique
230 V / 50/60 Hz ± 10 % (100 - 240V 50/60Hz ± 10 % )*
(tensions spéciales sur demande)
Consommation maximale de courant
115V 50/60 Hz
230V 50/60 Hz
0,29 / 0,33 A (0,7 A)*
0,14 / 0,16 A (0,7A)*
Puissance du moteur 115 / 230V 50 Hz
115 / 230V 60 Hz
Puissance de distribution pour une mise
en circuit sous 24 V
Sortie de signalisation de l’état vide
Sortie du signal de course
24 V 3 A AC/DC
24 V 0,3 A DC
Puissance de distribution pour une mise
en circuit sous 230 V
Sortie de signalisation de l’état vide
Sortie du signal de course
230 V / 3 A AC/DC
Raccord selon VDE non autorisé
* Les valeurs entre parenthèses se réfèrent aux types 00072, 00112, 00240 avec moteur BLDC
(reconnaissables par l’indication d’une tension de 100-240 V sur la plaque signalétique)
