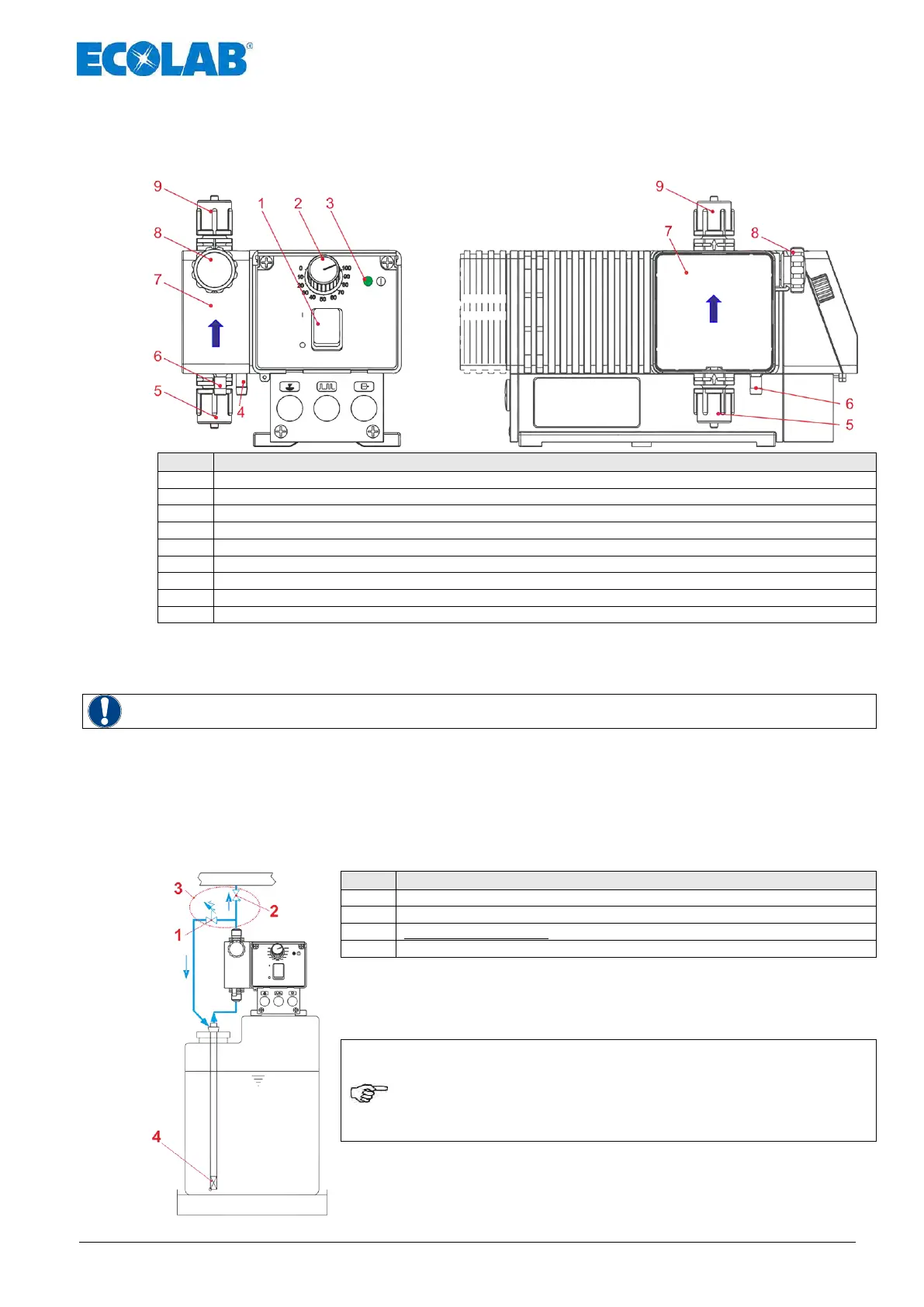

5 Structure / Montage
5.1 Structure
Fig. 5.1
Interrupteur marche/arrêt
Bouton tournant pour le réglage de la longueur de course
DEL verte (prêt à fonctionner)
Ecoulement en cas de rupture de membrane
Soupape d’aspiration (raccord du côté aspiration)
Raccord de purge (retour vers le réservoir !)
Soupape de pression (raccord du côté pression)
5.2 Montage
L’installation doit être exécutée uniquement par des ouvriers spécialisés et agréés ; de plus,
il est impératif d’observer les directives générales et les prescriptions d’installation !
• La pompe doseuse doit être montée à un endroit bien accessible et être protégée du gel.
• La température ambiante ne doit pas dépasser +40° C.
• L’appareil doit être monté à l’horizontale.
5.3 Schéma de montage
A titre de replacement: Soupape multifonctions
Lance d'aspiration ou soupape d'aspiration au sol
Les clapets antiretour, les soupapes de maintien
de la pression et les soupapes de surpression
peuvent être remplacés par une soupape
multifonctions (MFV) qui figure dans notre
programme de livraison et qui regroupe toutes ces
fonctions.
