10 Verschleiß- und Ersatzteile (Standard-Ausführung)

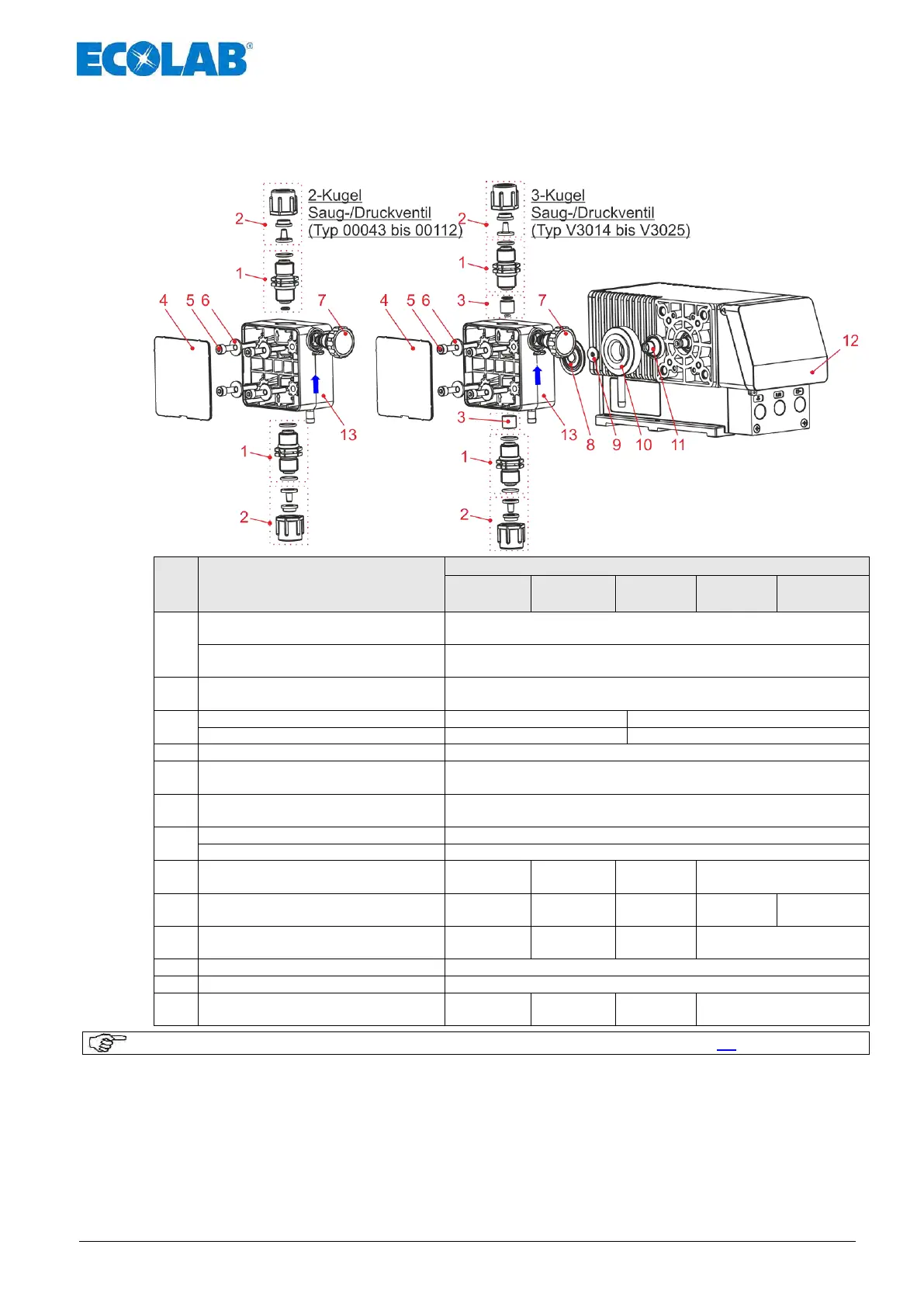

10.1 Explosionszeichnung Typ V3014, V3025, 00043, 00048, 00072 und Typ 00112
Abb. 10.1
Pos.
Beschreibung
Typ
V3014
V3025
00043
00048
00072
00112
1
Saug-Druckventil PVDF/FPM (Viton B)
SDV PVFPKE 000 G 3/8 - G 3/8 - 99
248405 (10093149)
Saug-Druckventil PVDF/EPDM
SDV PVEPKE 000 G 3/8 - G 3/8 - 99
248406 (10079847)
2
Anschlussset 3/8“ PVDF
für Schlauch 4/6, 6/8, 6/12 mm
248491 (10002549)
3
Ventilpatrone, V3 FPKEPV
248432 (10039395)
--
Ventilpatrone, V3 EPKEPV
248433 (auf Anfrage)
--
4
Abdeckplatte/PK-PP
54000188 (auf Anfrage)
5
Innensechskantschraube, M 5 x 40,
DIN 912, V2A
413031026 (auf Anfrage)
6
Scheibe, B15 x 5.3 x 1.6, DIN9021,
ISO7093, V2A
413501720 (10015901)
7
Entlüftungsschraube, PVDF/VITON B
243077 (10003132)
Entlüftungsschraube, PVDF/EPDM
243091 (auf Anfrage)
8
Membrane
34800134
(10015864)
34800155
(10092951)
34800156
(10002610)
34800157
(10015863)
9
Stützscheibe
34000158
(10015906)
--
34024302
(10003117)
34040110
(10004472)
34000145
(10015908)
10
Zwischenplatte
34800133
(auf Anfrage)
34800150
(10092952)
34800151
(10003064)
34800152
(10099359)
11
Faltenbalg
34800132 (10003134)
12
Klarsichtdeckel bedruckt
34800120 (10015884)
13
Pumpenkopf PVDF
34800324
(auf Anfrage)
34800325
(auf Anfrage)
34020106
(10016018)
34020107
(10002560)
HINWEIS
EBS Nummern werden in der Klammer dargestellt, siehe auch Kapitel 1.1.
