Ecolab Elados EMP II-E10 User Manual

417101339_EMP_II_E10
70
Rev. 10-01.19

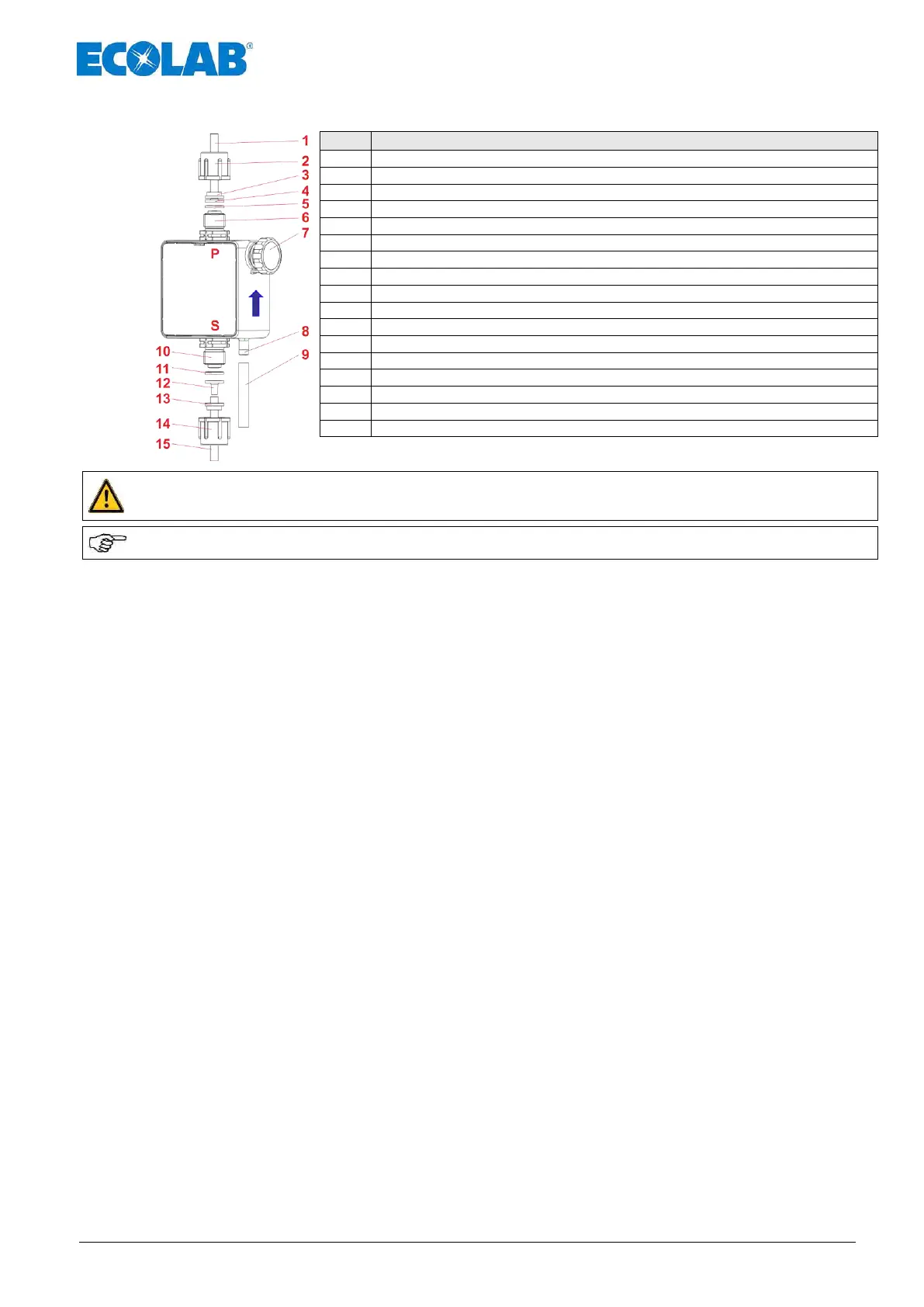

6.1.2 Raccordement de la conduite d’aspiration et de la conduite de pression
Pos.
Désignation
1
Tuyau flexible de dosage
2
Ecrou-raccord
3
Pièce de serrage
4
Pièce conique
5
Côté pression du joint torique (dosage)
6
Soupape de pression
7
Vis de purge
8
Raccord de purge
9
Tuyau flexible de purge (non compris dans le contenu de la livraison)
10
Soupape d’aspiration
11
Côté aspiration du joint torique
12
Pièce conique
13
Pièce de serrage
14
Ecrou-raccord
15
Tuyau flexible de dosage
P
Côté pression
S
Côté aspiration
Fig. 6.7
PRECAUTION
Lors du raccordement de la conduite d’aspiration et de la conduite de pression, veiller à ce
que les joints toriques (pos. 5 & 11) soient montés sur les raccords pour obtenir
l’étanchéité nécessaire.
REMARQUE
Nous recommandons d’utiliser une lance d’aspiration contenue dans notre programme de
livraison.
 Sectionner le tuyau flexible en coupe droite.
 Pousser les écrous-raccords (pos. 2 & 14) et les pièces de serrage (pos. 3 & 13) sur le
tuyau flexible et les emboîter jusqu’à la collerette de butée sur les pièces coniques
(pos. 4 & 12).
 Placer les joints toriques (pos. 5 & 11) dans la rainure de soupape et serrer avec les
écrous-raccords.
 Placer la lance d’aspiration (pos. 9) dans le contenant livré.
6.2 Installation d’électrique
 Relier le câble de connexion au réseau au réseau électrique.
