Ecolab Elados EMP II-E10 User Manual

417101339_EMP_II_E10
20
Rev. 10-01.19

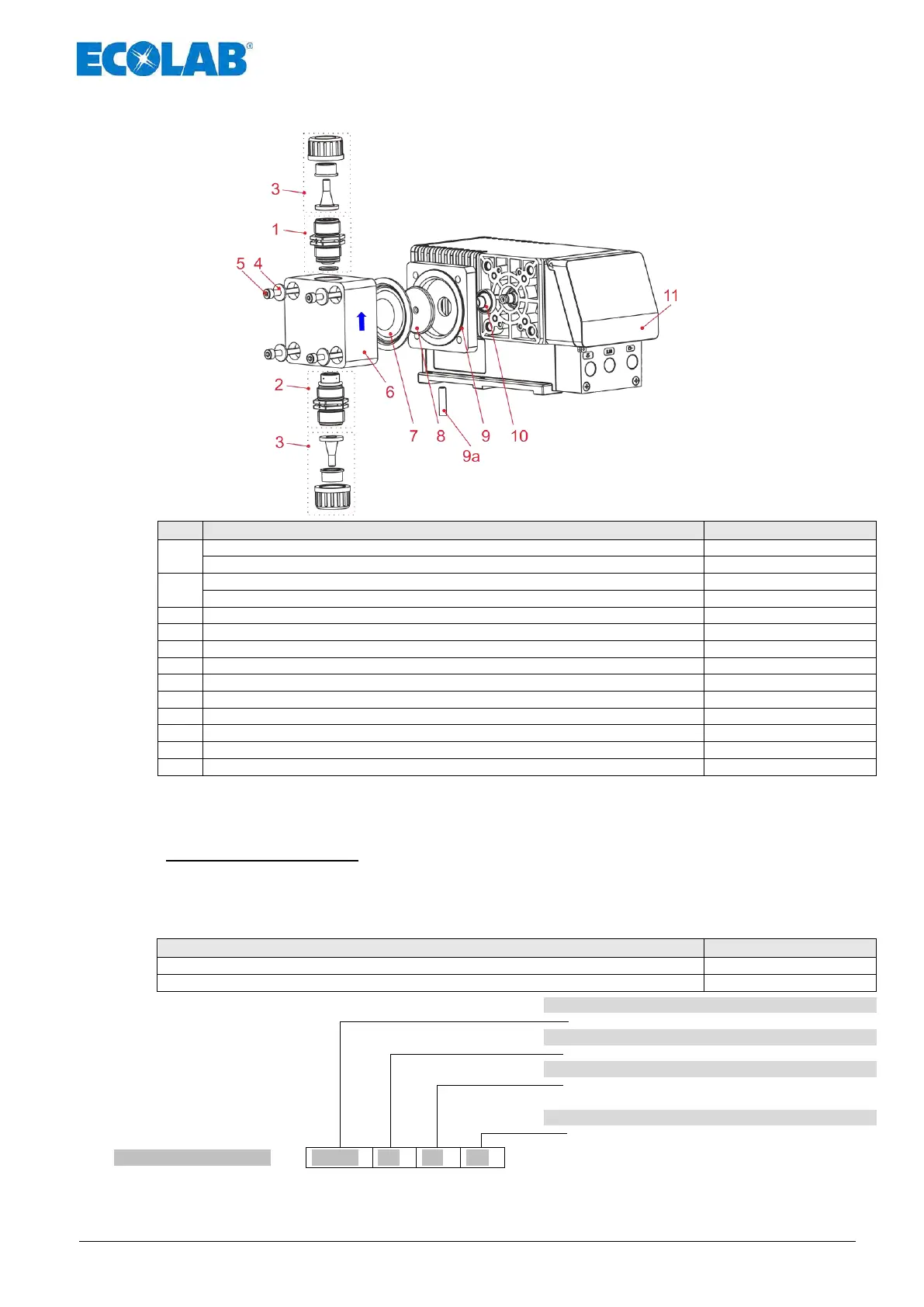

10.2 Explosionszeichnung Typ 00240
Abb. 10.2
Pos.
Beschreibung
Artikel Nr. (EBS Nr.)
1
DRV PVFPKE000 G 5/8 - G 5/8 - 99 Druckventil PVDF/FPM (Viton B)
249494 (10099740)
DRV PVEPKE000 G 5/8 - G 5/8 - 99 Druckventil PVDF/EPDM
249495 (auf Anfrage)
2
SAV PVFPKE000 G 5/8 - G 5/8 - 99 Saugventil PVDF/FPM (Viton B)
249474 (10005334)
SAV PVEPKE000 G 5/8 - G 5/8 - 99 Saugventil PVDF/EPDM
249475 (auf Anfrage)
3
Anschlussset, PVDF, G 5/8 i – Schlauch 6/12, 10/16
249216 (10016089)
4
Scheibe, B15 x 5.3 x 1.6 DIN9021 ISO7093 V2A
413501720 (10015901)
5
Innensechskantschraube, M5 X 50 DIN 912 V
413031027 (auf Anfrage)
6
Pumpenkopf, 24 L/H PVDF
34500129 (auf Anfrage)
7
Membrane
34500209 (auf Anfrage)
8
Andrückscheibe
34500145 (10079611)
9
Zwischenplatte
34500207 (auf Anfrage)
9a
Rohrabschnitt
34004207 (auf Anfrage)
10
Faltenbalg
34800132 (10003134)
11
Klarsichtdeckel ,bedruckt
34800120 (10015884)
10.2.1 Verschleißteilset Typ 00240
Bestehend aus je 1 Stück:
• Saugventil
• Druckventil
• Anschlußset für Schlauch 4/6, 6/8, 6/12 mm
• Membrane
• Stützscheibe
Beschreibung - Verschleißteilset EMP II
Artikel Nr. (EBS Nr.)
00240 PVFPKE
248454 (auf Anfrage)
00240 PVEPKE
248460 (auf Anfrage)
1. Pumpentyp (Pumpenleistung)
00240 = 24 l/h
2. Werkstoff Ventil
PV = PVDF
3. Werkstoff Dichtung
FP = Viton B
EP = EPDM
4. Werkstoff Kugel
KE = Keramik
Verschleißteilset EMP II
00240
PV
FP
KE
