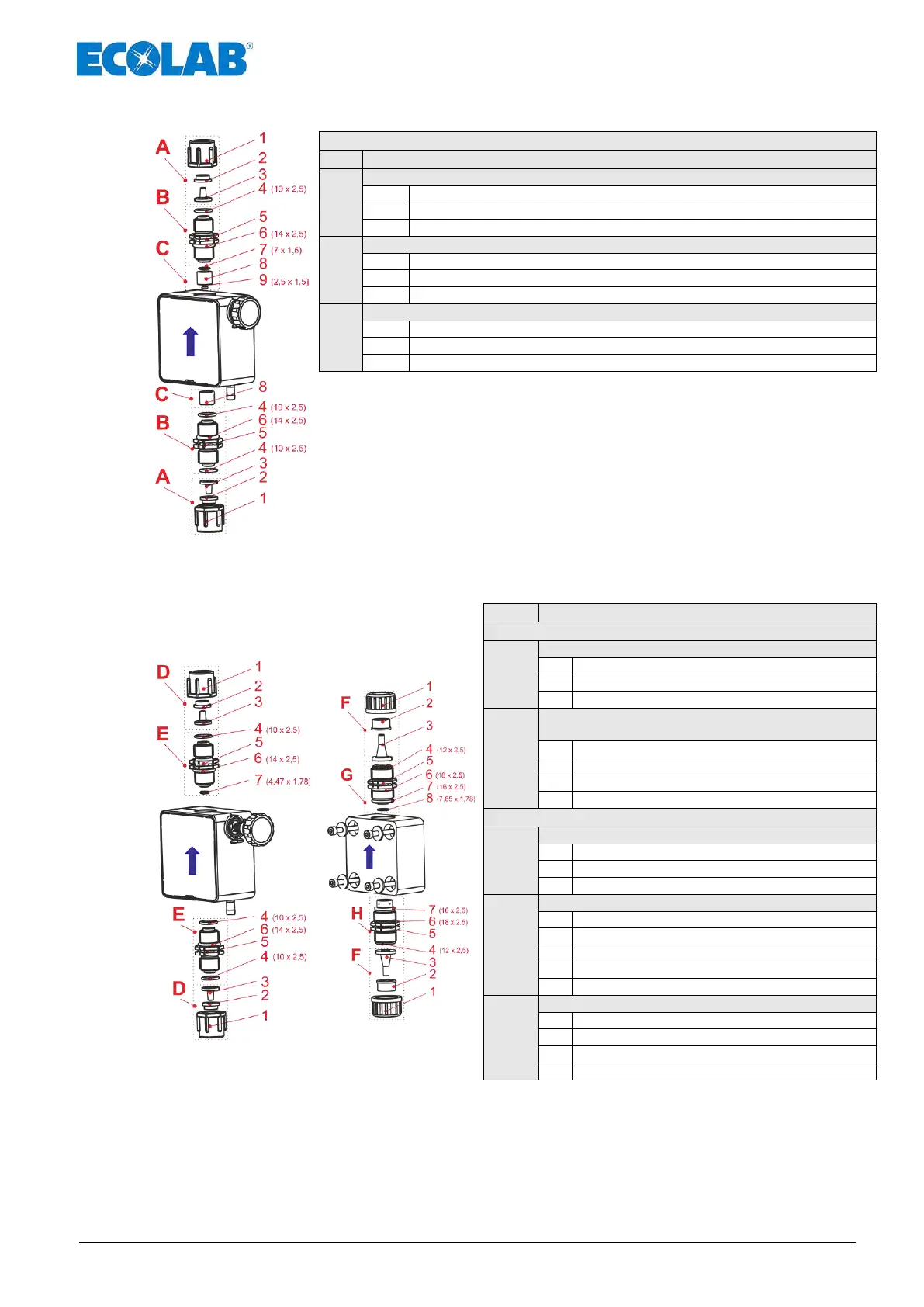

8.1.1 Dessin de l’installation 3 Globuleux-soupape
Type V3014 et V3025
Pos.
Désignation
A
SET DE LA RACCORDEMENT
1
Ecrou-raccord
2
Pièce de serrage
3
Pièce conique
B
SOUPAPE DE PRESSION / SOUPAPE DE ASPIRATION
4
Joint torique, Ø 10 x 2,5
5
Soupape de pression / Soupape de aspiration
6
Joint torique, Ø 14 x 2,5
C
CARTOUCHES DE SOUPAPE (V3)
7
Joint torique, Ø 7 x 1,5
8
Cartouches de soupape
9
Joint torique, Ø 2,5 x 1,5
Fig. 8.2
8.1.2 Dessin de l’installation 2 Globuleux-soupape
Fig. 8. 3
Fig. 8. 4
Pos.
Désignation
Type 00043 – 00112, Fig. 8.3
D
SET DE LA RACCORDEMENT
1
Ecrou-raccord
2
Pièce de serrage
3
Pièce conique
E
SOUPAPE DE PRESSION / SOUPAPE DE
ASPIRATION
4
Joint torique, Ø 10 x 2,5
5
Soupape de pression / Soupape de aspiration
6
Joint torique, Ø 14 x 2,5
7
Joint torique, Ø 4,47 x 1,78
Type 00240, Fig. 8.4
F
SET DE LA RACCORDEMENT
1
Ecrou-raccord
2
Pièce de serrage
3
Pièce conique
G
SOUPAPE DE PRESSION
4
Joint torique, Ø 12 x 2,5
5
Soupape de pression
6
Joint torique, Ø 18 x 2,5
7
Joint torique, Ø 16 x 2,5
8
Joint torique, Ø 7,65 x 1,78
H
SOUPAPE DE ASPIRATION
4
Joint torique, Ø 12 x 2,5
5
Soupape de aspiration
6
Joint torique, Ø 18 x 2,5
7
Joint torique, Ø 16 x 2,5
