Ecolab Elados EMP II-E10 User Manual

417101339_EMP_II_E10
9
Rev. 10-01.19

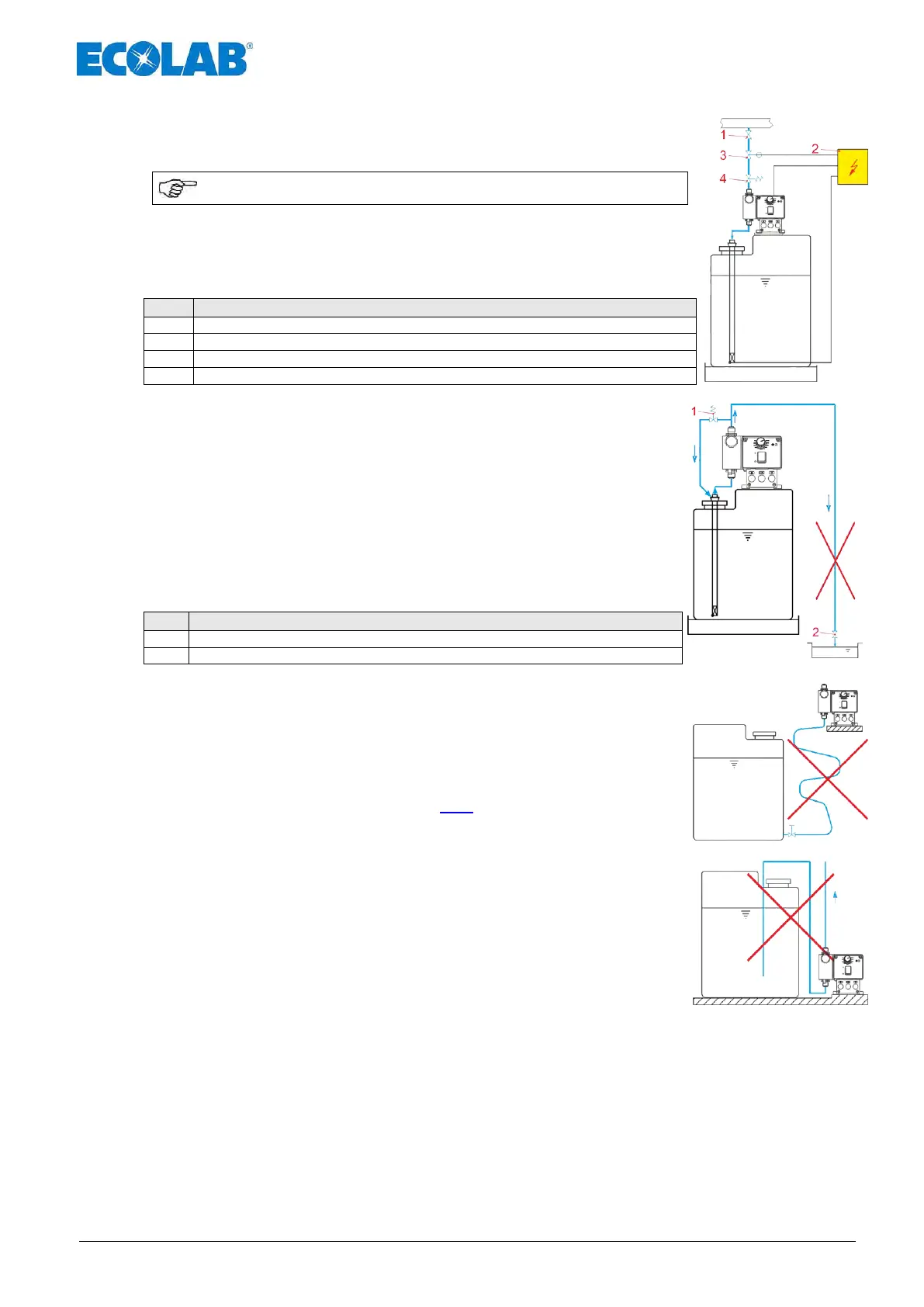

Bei Dosierung in Rohrleitungen mit Unterdruck ist ein Druckhalteventil
in die Dosierleitung einzubauen.
HINWEIS
Ein Druckhalteventil oder ein Dosierventil ist kein
absolut dicht schließendes Absperrorgan.
Um ein Auslaufen des Dosiermediums bei Pumpen-Stillstand zu
verhindern, empfehlen wir zusätzlich den Einbau eines Magnetventils,
das mit der Pumpe freigegeben wird.
Abb. 6.3
Pos.
Bezeichnung
1
Impfventil / Dosierventil
2
Externe Freigabe
3
Magnetventil
4
Druckhalteventil
Die Anordnung der Dosierstelle unterhalb des Entnahmebehälters ist
zu vermeiden, da bei dieser Konstellation die Gefahr des
Leerheberns des Entnahmebehälters besteht.
Abb. 6.4
Pos.
Bezeichnung
1
Überströmventil
2
Impfventil / Dosierventil
Saugleitungen sind so kurz wie möglich zu halten.
Lange und verschlungene Saugleitungen können zu
Luftansammlungen im System führen.
Die Saughöhe darf max. 2 m und die maximale Fließgeschwindigkeit
0,3 m/s betragen! (siehe auch Kapitel 11.3 “Technische Daten“)
Abb. 6.5
Saugleitung immer steigend zum Saugventil der Dosierpumpe
verlegen.
Abb. 6.6
