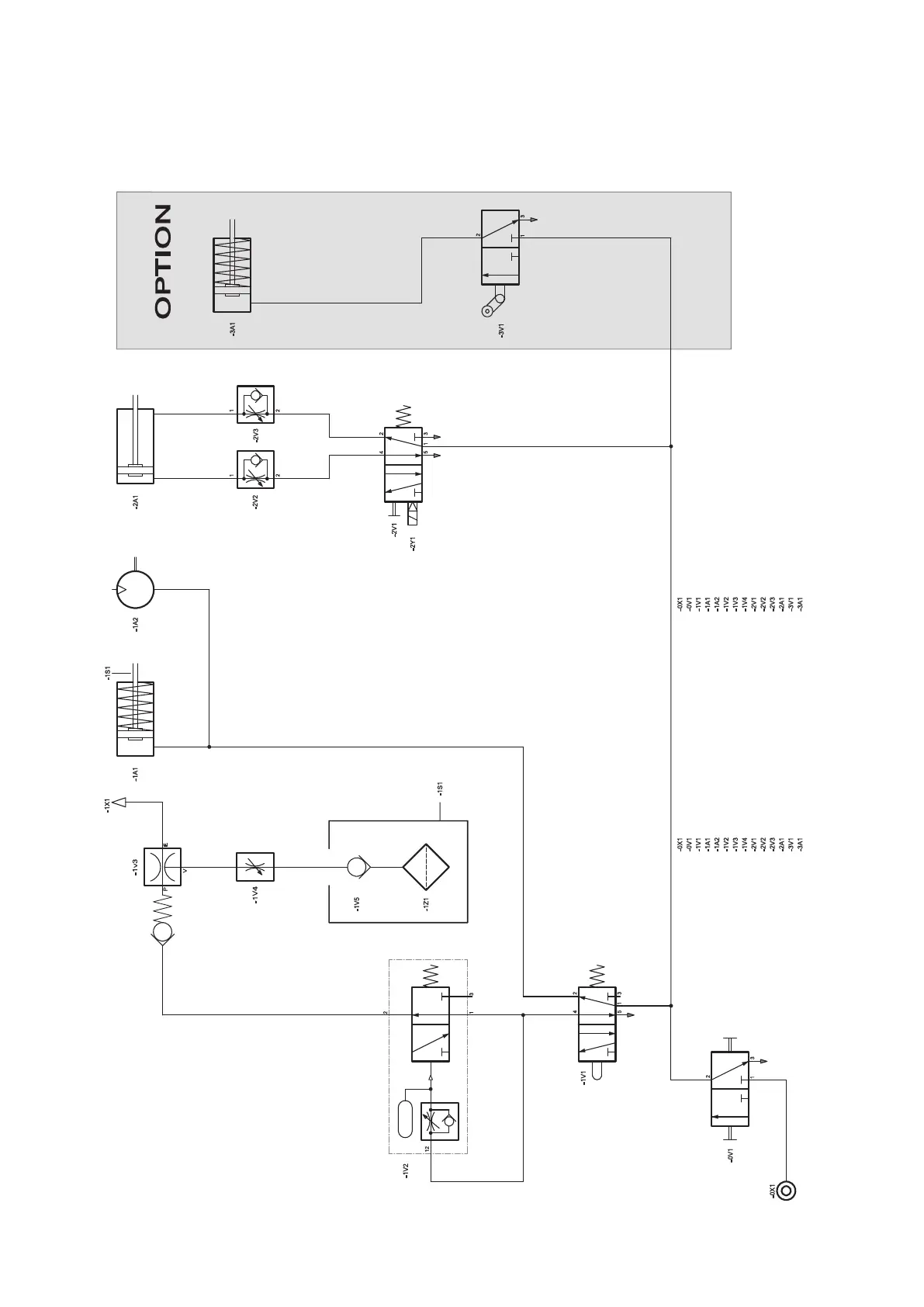

Robacta Reamer V Easy and Easy Han6P J pneumat-
ic diagram
GASDÜSE SPANNEN
CLAMP GAS NOZZLE
TRENNMITTEL EINSPRÜHEN
SPRAY PARTING AGENT
REINIGUNGSMOTOR EIN
CLEANING MOTOR ON
REINIGUNGSMOTOR AUF
CLEANING MOTOR UP
DRAHTELEKTRODE ABSCHNEIDEN
CUT WIRE
STÖSSELVENTIL WIRD BETÄTIGT
WENN REINIGUNGSMOTOR UNTEN IST
TAPPET VALVE IS OPERATED
IF CLEANING MOTOR IS LOWERED
6 bar (86.99 psi) GEFILTERTE DRUCKLUFT
6 bar (86.99 psi) FILTERED COMPRESSED AIR
Anschluss Druckluft 1/4 inch
Druckluft-Entlastungsventil 3/2
Stösselventil 5/2
Spannvorrichtung Gasdüse
Reinigungsmotor
Signalunterbrecher 500 ms
Drosselventil mit vorgeschaltetem Rückschlagventil (mit Feder)
Drosselventil
Magnetventil 5/2
Drosselrückschlagventil
Drosselrückschlagventil
Drahtabschneider
Pneumatikventil 3/2
Hubvorrichtung mit Motorhalterung
lifting device with motor bracket
compressed air connection 1/4 inch
compressed air relief valve 3/2
tappet valve 5/2
gas nozzle clamping device
cleaning motor
signal interrupter 500 ms
choke valve with an upstream check valve (with spring)
choke valve
solenoid valve 5/2
choke check valve
choke check valve
lever valve 3/2
wire cutter
