5.6INPUTS/OUTPUTS
5.6.1 INPUT/OUTPUT PLACEMENT
.

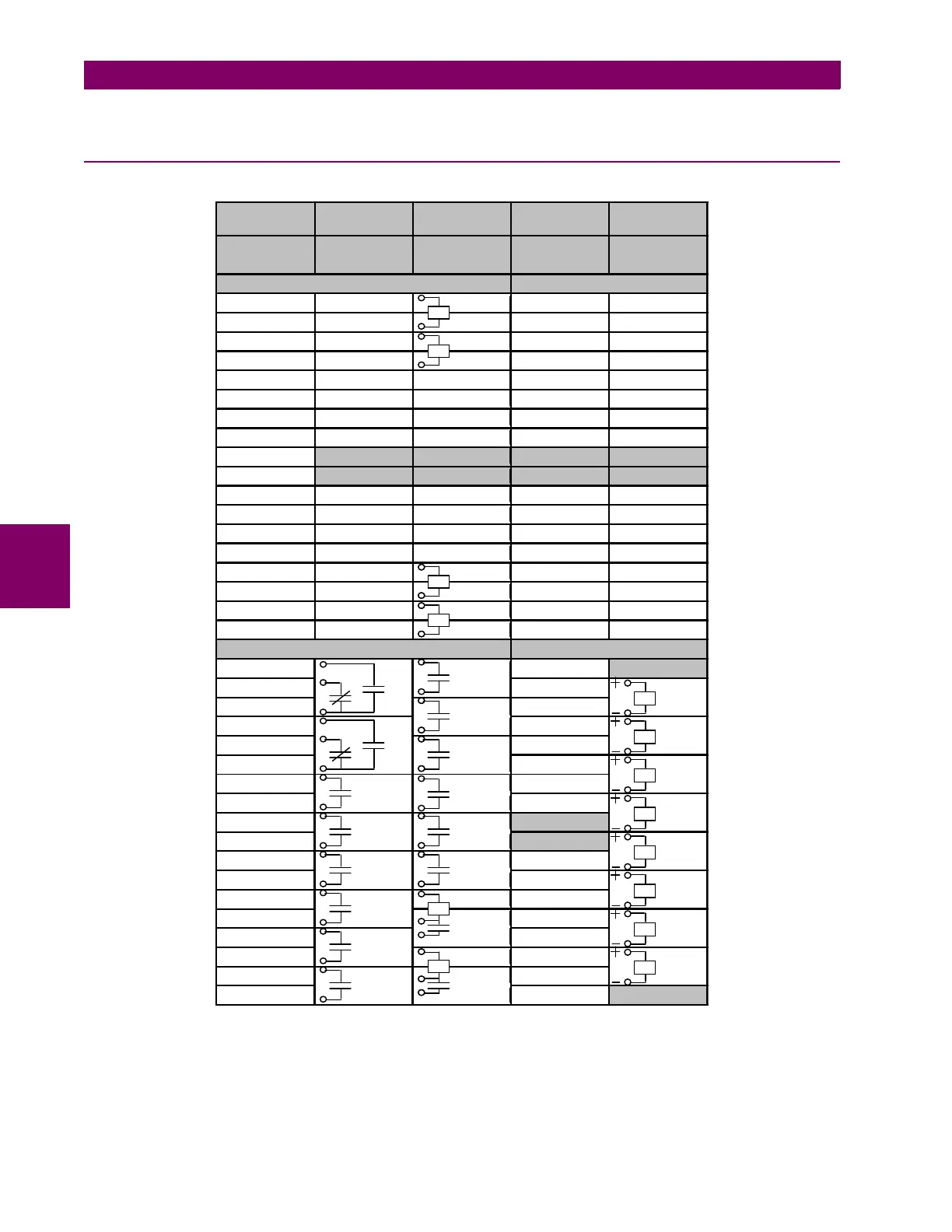

Figure 5–22: INPUT/OUTPUT LOCATION AND TYPE
MIXED SUPERVISION INPUTS ANALOG
TERMINALS1245
1 CC1 COIL 1 CC1 CC1
2 CC2 52/a CC2 CC2
3 CC3 COIL 1 CC3 CC3
4 CC4 52/b CC4 CC4
5 CC5 CC1 CC5 CC5
6 CC6 CC2 CC6 CC6
7 CC7 CC3 CC7 CC7
8 CC8 CC4 CC8 CC8
9 COMMON 1/8 COMMON 1/4 COMMON 1/8 COMMON 1/8
10 COMMON 9/16 COMMON 5/8 COMMON 9/16 COMMON 9/16
11 CC9 CC5 CC9 CC9
12 CC10 CC6 CC10 CC10
13 CC11 CC7 CC11 CC11
14 CC12 CC8 CC12 CC12
15 CC13 COIL 2 CC13 CC13
16 CC14 52/a CC14 CC14
17 CC15 COIL 2 CC15 CC15
18 CC16 52/b CC16 CC16
19 CC17 SHIELD 1/4
20 CC18
21 CC19
22 CC20
23 CC21
24 CC22
25 CC23
26 CC24
27 COMMON 17/24
28 COMMON 25/32
29 CC25
30 CC26
31 I SENS CC27
32 CC28
33 CC29
34 I SENS CC30
35 CC31
36 CC32 SHIELD 5/8
O1
O1
AI 1
O2
O2
AI 2
O3
AI 3
O3 O4
AI 4
O4 O5
AI 5
O5 O6
AI 6
O6
O7 AI 7
O7
AI 8
O8 O8
III
