12
DE
33a
33b
18
26
25
19
Bild 6
Spulenkapsel montieren/
demontieren (Bild 7)
Das Demontieren des Metall-
schneidblattes ist im Abschnitt
„Metallschneidblatt montieren/de-
montieren“ beschrieben.
Schutzabdeckung/Fadenspule montieren:
1. Schrauben Sie die Schutzabdeckung/
Spulenkapsel (15) mit Hilfe der bei-
liegenden 3 Schrauben und Muttern
(36) an die Schutzabdeckung/Metall-
schneidblatt (20) an.
Spulenkapsel montieren:
2. Schrauben Sie die Spulenkapsel (16)
gegen den Uhrzeigersinn
wie
in der Abbildung angegeben mit der
Hand auf den Schneidkopfträger auf.
3. Nehmen Sie die Schutzkappe am Fa-
denabschneider (14) ab.
Spulenkapsel demontieren:
4. Schrauben Sie die Spulenkapsel (16) im
Uhrzeigersinn
mit der Hand ab.
Zur Arbeitserleichterung können Sie den
(15) mit Hilfe der 3 beiliegenden
Schrauben (34) an den Schneidkopf-
träger (19) an.

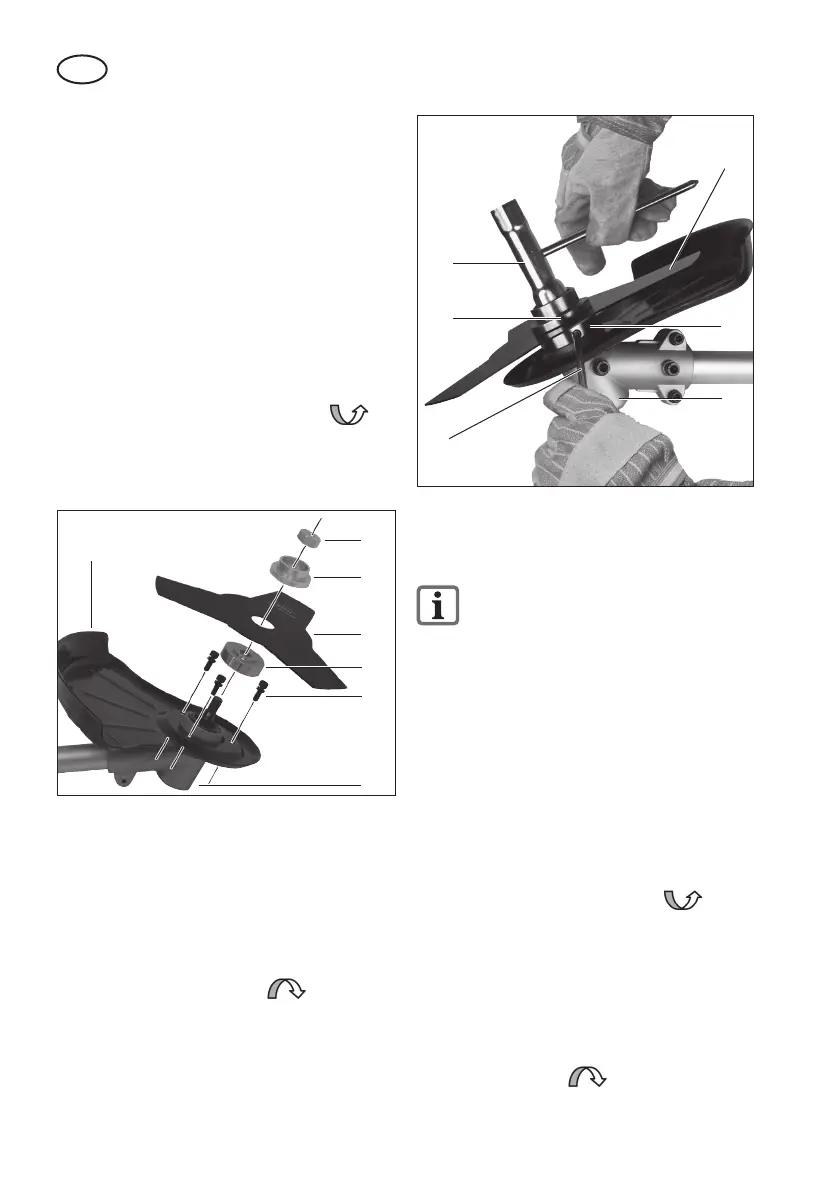

Metallschneidblatt montieren (Bild 5):
3. Setzen Sie das Metallschneidblatt (18)
und die Flansche (33a+b) in folgender
Reihenfolge auf den Schneidkopfträger
(19):
Unterer Flansch (33a) - Metall-
schneidblatt (18) - Oberer Flansch
(33b).
4. Schrauben Sie das Metallschneidblatt
(18) gegen den Uhrzeigersinn
mit der Befestigungsmutter (35) und mit
Hilfe des Wartungsschlüssels (siehe Bild
2, Nr. 26) an.
33b
33a
34
35
18
19
15
Bild 5
Metallschneidblatt demontieren (Bild 6):
5. Zum Blockieren der Welle schieben
Sie den beiliegenden Metallstift (25) in
die dafür vorgesehene Bohrung seitlich
am Schneidkopfträger (19) und am un-
teren Flansch (33a).
6. Schrauben Sie die Befestigungsmut-
ter im Uhrzeigersinn
mit Hilfe
des Wartungsschlüssels (26) ab und
nehmen Sie den oberen Flansch
(33b) und das Metallschneidblatt (18)
ab.
