162
BG

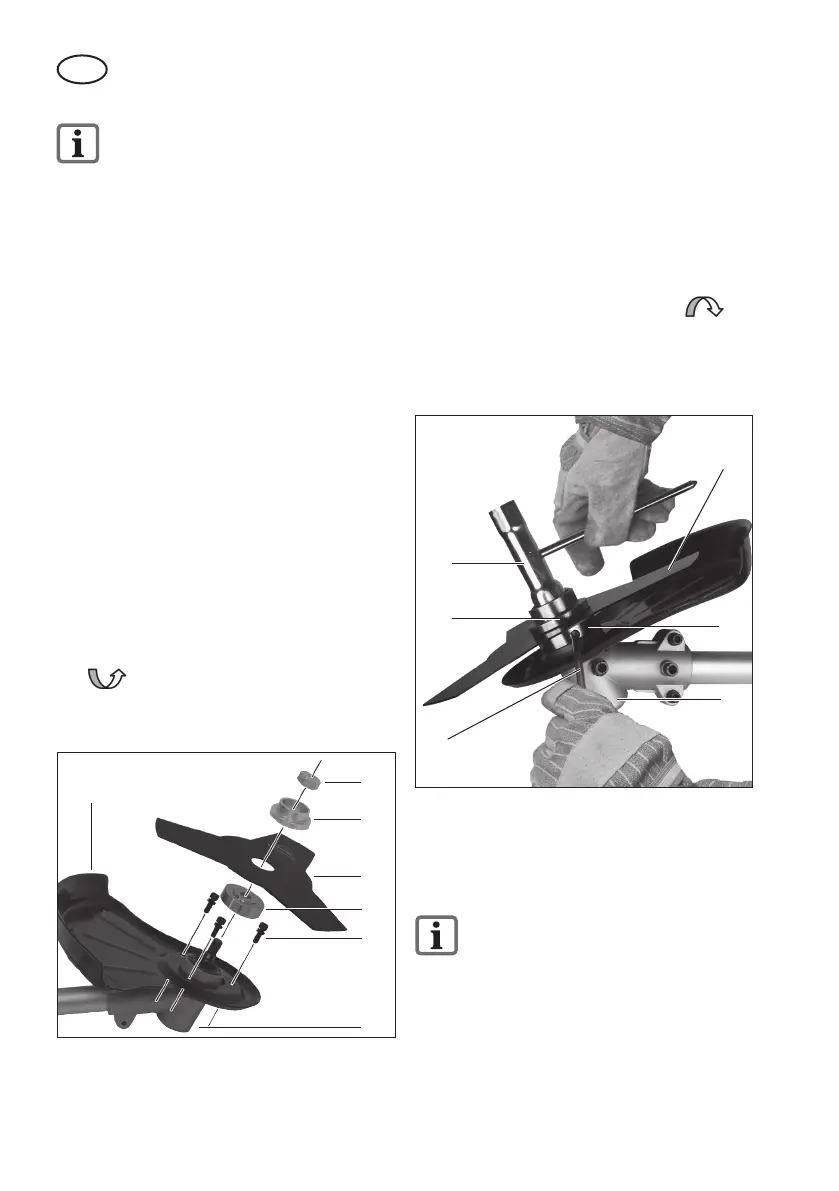

Демонтиране на металния режещ
лист (фиг. 6):
5. За блокиране на вала вкарайте при-
ложения метален щифт (25) в пред-
видения за това отвор отстрани на
носача на режещата глава (19) и на
долния фланец (33a).
6. Развийте крепежната гайка в посока
на часовниковата стрелка
с помощта на ключа за техническа
поддръжка (26) и свалете горния
фланец (33b) и металния режещ
лист (18).
Демонтажът на капсулата на
шпулата е описан в раздела
„Монтиране/демонтиране на кап-
сулата на шпулата“.
Монтиране на защитния капак/метал-
ния режещ лист (фиг. 5):
1. При необходимост развийте монти-
рания на носача на режещата глава
(19) горен (33b) и долен (33a) фла-
нец.
2. Завинтете защитния капак (15) с по-
мощта на 3-те приложени винта (34)
за носача на режещата глава (19).
Монтиране на металния режещ лист
(фиг. 5):
3. Поставете металния режещ лист
(18) и фланеца (33a+b) в следната
последователност върху носача на
режещата глава (19):
Долен фланец (33a) – Метален ре-
жещ лист (18) – Горен фланец (33b)
4. Завинтете металния режещ лист (18)
обратно на часовниковата стрелка
с крепежната гайка (35) и с помо-
щта на ключа за техническа поддръж-
ка (виж фиг. 2, № 26).
33b
33a
34
35
18
19
15
Фиг 5
33a
33b
18
26
25
19
Фиг 6
Монтиране/демонтиране
на капсулата на шпулата
(фиг. 7)
Демонтажът на металния режещ
лист е описан в раздела „Монти-
ране/демонтиране на металния
режещ лист“.
Монтиране на защитния капак/шпулата
с нишка:
1. Завинтете защитния капак/капсулата
на шпулата (15) с помощта на прило-
