32
PL

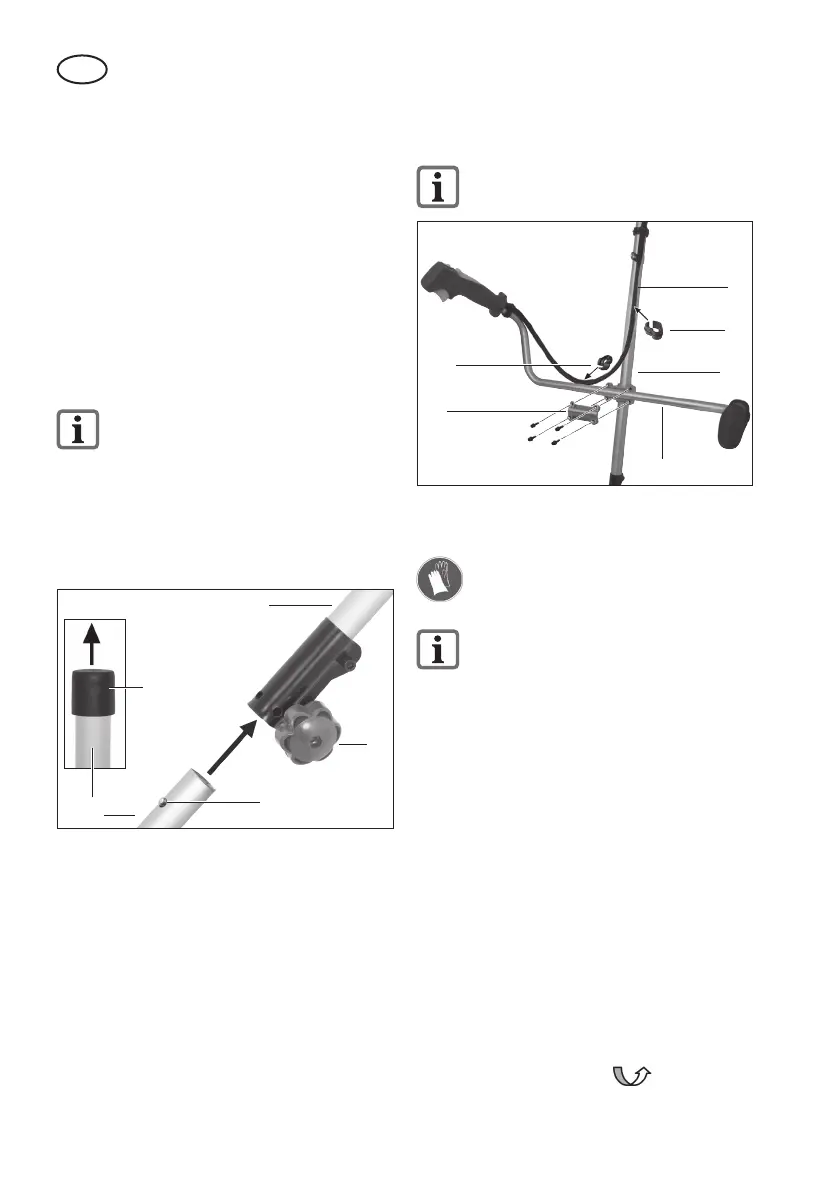

Montaż rury dwuczęściowej
(rys. 3)
1. Zdejmij osłoną transportową (29) z
dolnej rurki trzonka (13).
2. Poluzuj śrubę z mocującą (12) na gór-
nej rurze (10).
3. Wsuń obie rury (10) + (13) jedna w
drugą tak, by przycisk zabezpieczają-
cy (30) zablokował się w swoim otwo-
rze w górnej rurze.
4. Dokręć śrubę mocującą rury (12).
Przed uruchomieniem urządzenia
upewnij się, że dolna rura uchwyto-
wa jest mocno i pewnie osadzona.
5. Demontaż:
Poluzuj śrubę mocującą rury (12). Na-
ciśnij przycisk zabezpieczający (30) i
rozciągnij rury.
Rys. 3
12
10
13
30
29
Montaż rękojeści (rys. 4)
1. Poluzuj 4 śruby z gniazdem wewnętrz-
nym (31) na górnej rurce uchwytowej i
zdejmij uchwyt rękojeści (32).
2. Włóż uchwyt wielofunkcyjny (11) do
gniazda uchwytu w rurce uchwytowej
zamocuj go przy pomocy wspornika
uchwytu i 4 śrub.
3. Zamocuj cięgło gazu (8):
dużym zaciskiem kablowym (9) do
górnej rurki trzonka (10),
małym zaciskiem kablowym (21) do
uchwytu wielofunkcyjnego (11).
Uważaj na to, by cięgło gazu (8) nie
było skręcone ani zagięte.
10
9
21
32
11
31
Rys. 4
8
Montaż/demontaż noża metalo-
wego
Przy obchodzeniu się z nożem me-
talowym zawsze noś rękawice.
Demontaż kapsuły szpuli jest opisa-
ny w rozdziale „Montaż/demontaż
kapsuły szpuli“.
Montaż osłony i noża metalowego (rys. 5):
1. W razie potrzeby odkręć kołnierze gór-
ny (33b) o dolny (33a) zamontowane
na uchwycie głowicy tnącej (19).
2. Przykręć osłonę (15) 3-ma dołączony-
mi śrubami (34) do uchwytu głowicy
tnącej (19).
Montaż noża metalowego (rys. 5):
3. Załóż nóż metalowy (18) i kołnierze
(33a+b) w następującej kolejności na
uchwyt głowicy tnącej.
dolny kołnierz (33a) – nóż metalowy
(18) – górny kołnierz (33b).
4. Przykręć nóż metalowy (18) w kierun-
ku przeciwnym do kierunku ruchu
wskazówek zegara
śrubą mocu-
jącą (35) i przy użyciu klucza konser-
wacyjnego (rys. 2, poz. 26).
