Spoelbehuizing monteren/
demonteren (afb. 7)
De demontage van het metalen
snoeiblad is in de paragraaf „Meta-
len snoeiblad monteren/demonte-
ren“ beschreven.
Beschermende afdekking/draadspoel
monteren:
1. Schroef de beschermende afdekking/
spoelbehuizing (15) met behulp van de
bijgevoegde 3 schroeven en moeren
(36) vast tegen de beschermende af-
dekking/tegen het metalen snoeiblad
(20).
Spoelbehuizing monteren:
2. Schroef de spoelbehuizing (16) tegen
de richting van de wijzers van de klok
klok in zoals in de afb. aangege-
ven met de hand vast op de snoeikop-
houder.
3. Neem de beschermdop aan de draad-
snijder (14) af.
Spoelbehuizing demontieren:
4. Schroef de spoelbehuizng (16) in de
richting van de wijzers van de klok
met de hand los. Om het werk te
vergemakkelijken, kunt u de snoeikop-
houder (19) en de onderste ens (33a)
(15) met behulp van de 3 bijgevoegde
schroeven (34) vast tegen de snoeik-
ophouder (19).

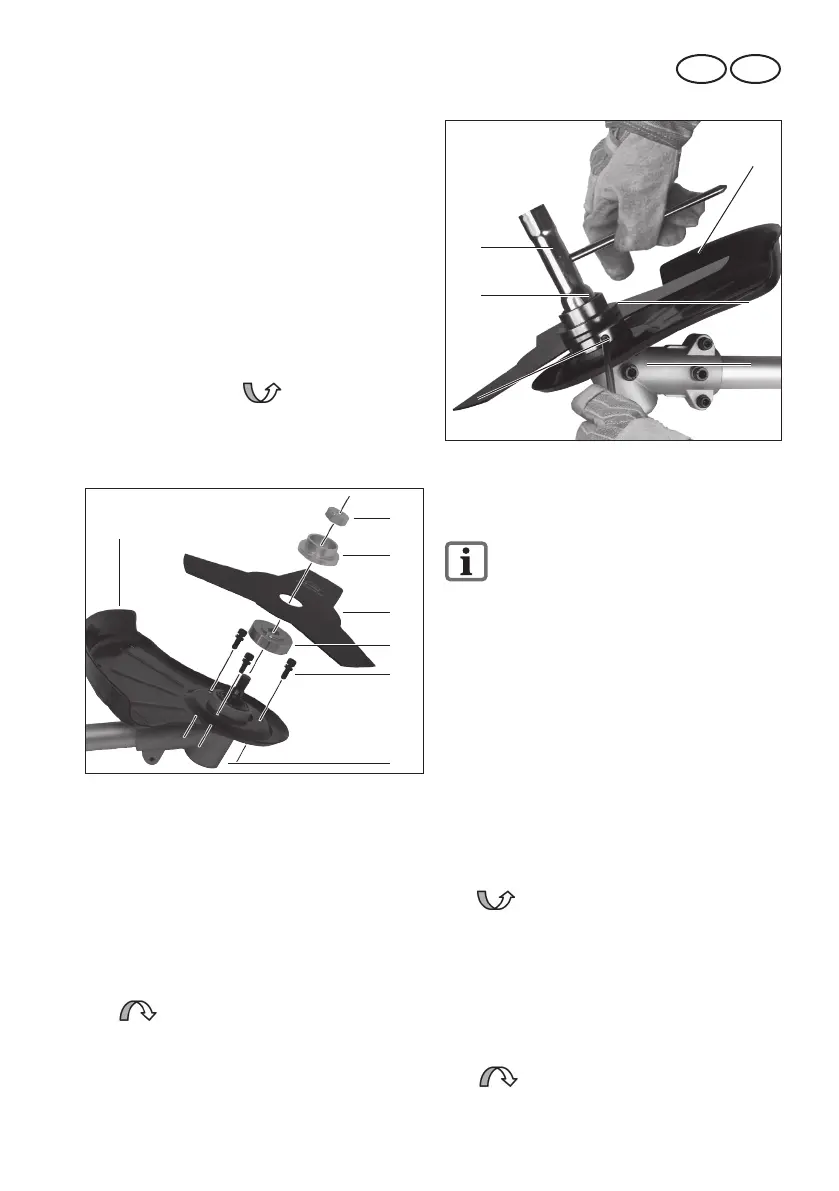

Metalen snoeiblad monteren (afb. 5):
3. Zet het metalen snoeiblad (18) en de
enzen (33a+b) in onderstaande volg-
orde op de snoeikophouder (19):
Onderste ens (33a) – metalen snoei-
blad (18) – bovenste ens (33b)
4. Schroef het metalen snoeiblad (18)
tegen de richting van de wijzers
van de klok in
met de bevesti-
gingsmoer (35) en met behulp van de
onderhoudssleutel (zie afb. 2, nr. 26)
vast.
33b
33a
34
35
18
19
15
afb. 5
Metalen snoeiblad demonteren (afb. 6):
5. Om de as te blokkeren, schuift u de
bijgevoegde metalen pin (25) in de
daarvoor voorziene boring zijdelings
aan de snoeikophouder (19) en aan de
onderste ens (33a).
6. Schroef de bevestigingsmoer in de
richting van de wijzers van de klok
met behulp van de onderhouds-
sleutel (26) af en neem de bovenste
ens (33b) en het metalen snoeiblad
(18) af.
