183
CZ

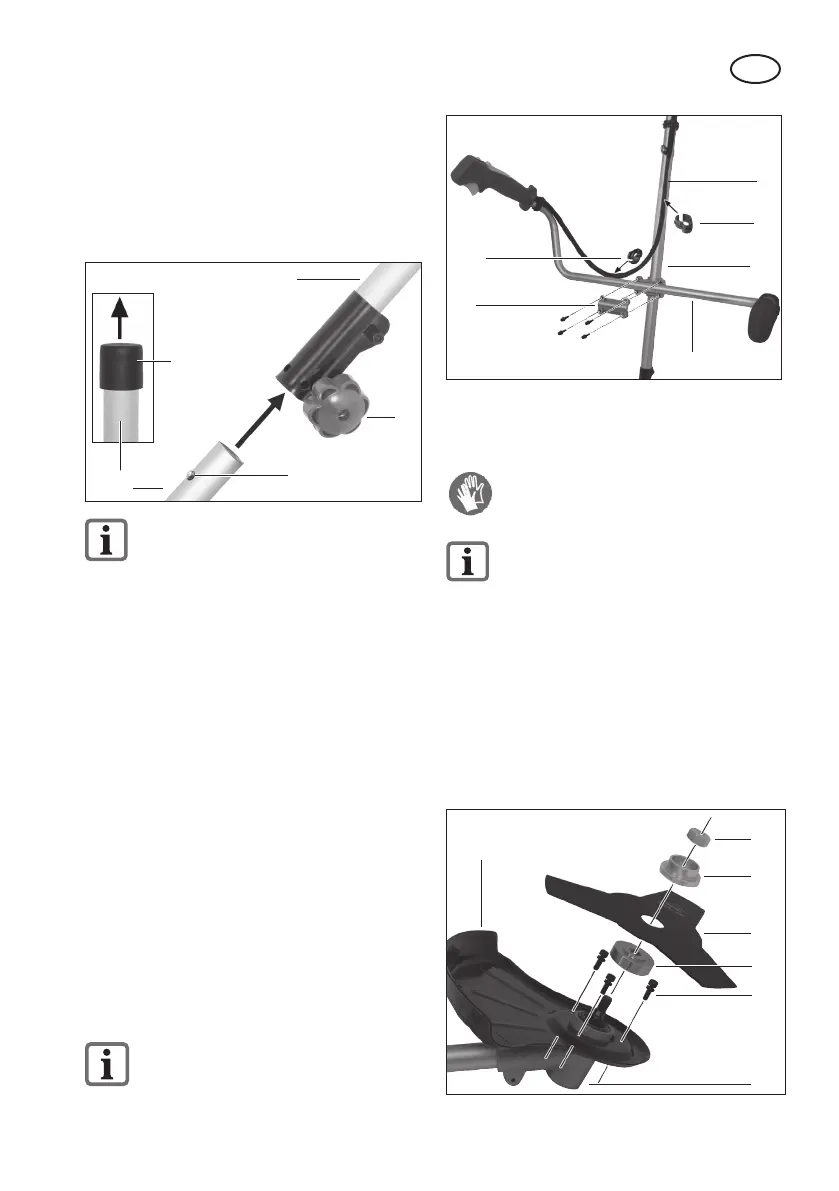

3. Obě trubky držadla (10 + 13) zasuňte
do sebe tak, aby pojistný knoík (30)
zaskočil do připraveného vybrání v
horní trubce držadla.
4. Šroub k upevnění trubky (12) zase
utáhněte.
Obr. 3
12
10
13
30
29
Dříve než přístroj nastartujete, se
ujistěte, že spodní trubková nása-
da pevně a bezpečně sedí.
5. Demontáž:
Povolte šroub k upevnění trubky (12).
Stiskněte pojistný knoík (30) a trubky
rozpojte.
Montáž rukojeti (Obr. 4)
1. Povolte 4 inbusové šrouby (31) na
horní trubce držadla (10) a sejměte
držák rukojeti (32).
2. Do úchytu rukojeti na horní trubce dr-
žadla (10) vložte multifunkční rukojeť
(11) a upevněte ji pomocí držáku a 4
šroubů.
3. Zaxujte táhlo akcelerátoru (8):
velkou kabelovou svorkou (9) na horní
trubce držadla (10),
malou kabelovou svorkou (21) na mul-
tifunkční rukojeti (11).
Dbejte na to, aby táhlo akcelerá-
toru (8) nebylo překroucené nebo
zlomené.
10
9
21
32
11
31
Obr. 4
8
Montáž/demontáž kovového
nože
Při zacházení s kovovým nožem
noste ochranné rukavice.
Demontáž cívkového pouzdra je
popsána v části „Montáž/demon-
táž cívkového pouzdra“.
Montáž ochranného krytu/kovového
nože (obrázek 5):
1. Odšroubujte horní (33b) a spodní
(33a) přírubu namontovanou na držá-
ku řezné hlavy (19).
2. Ochranný kryt (15) pomocí 3 přilože-
ných šroubů (34) namontujte na držák
řezné hlavy (19).
33b
33a
34
35
18
19
15
Obr. 5
