223
LT
Saugos funkcijos
• Įjungimo / išjungimo mygtukas
(10 pav., Nr. 40)
Įjungimo / išjungimo mygtuku išjun-
giamas variklis. Jis turi būti padėtyje
, kad būtų galima iš naujo paleisti
variklį.
• Greičio valdymo svirties blokato-
rius (10 pav., Nr. 41)
Neleidžia atsitiktinai pagreitinti variklio
veikimo. Greičio valdymo svirtį galima
aktyvinti tik tada, kai paspaustas grei-
čio valdymo svirties blokatorius.
• Apsauginiai gaubtai
(1 pav., Nr. 15 + 20)
Valdantįjį asmenį apsaugo, kad jis ne-
prisiliestų prie pjovimo mechanizmo ir
išsviedžiamų daiktų.
Veikimo aprašymas
Rankomis valdomoje ir nešiojamoje vari-
klinėje žoliapjovėje kaip pavara įmontuo-
tas vidaus degimo variklis, kuris dirbant
veikia nuolatiniu režimu. Jėga perduoda-
ma sankabos disku, kuris per išcentrinės
jėgos movą esant dideliam sūkių skaičiui
variklio galią perduoda pjovimo įtaisui.
Prietaiso pjovimo įtaisas yra automatinė
ritė su dvigubu valu ir papildomai naudoja-
mas metalinis pjovimo diskas, kuris įmon-
tuojamas prireikus.
Pjaunant aplink vertikaliai pjovimo plokš-
tumai esančią ašį sukasi du plastikiniai
valai arba trys metaliniai peiliai. Naudotojo
apsaugai prietaise įmontuotas apsauginis
įrenginys, kuriuo uždengiamas pjovimo
įtaisas.
Informacijos apie valdymo elementų veiki-
mą rasite tolesniuose aprašymuose.

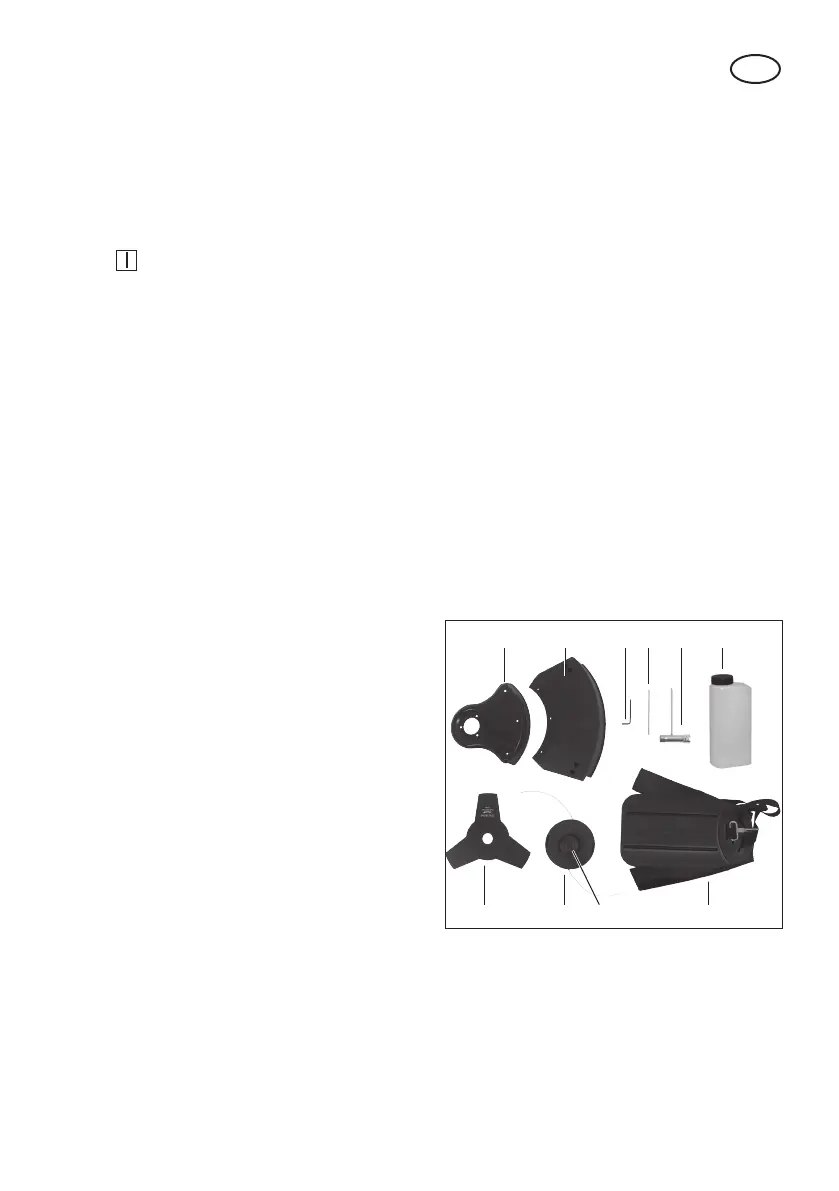

Pristatomas komplektas
(2 pav.)
Iš pradžių išpakuokite prietaisą ir patikrin-
kite, ar yra visos nurodytos dalys.
• Variklio dalis su viršutiniu kotiniu
vamzdžiu, dujų linija ir nesumontuota
daugiafunkcė rankena (žr. 1 paveiks-
lėlį).
• Apatinis kotinis vamzdis su pjovimo
galvutės laikikliu (žr. 1 paveikslėlį).
15 Apsauginis gaubtas / ritės kapsulė
16+17 Ritės kapsulė + valo ritė
18 Metalinis pjovimo diskas
20 Apsauginis gaubtas / metalinis pjovi-
mo diskas + montavimo priedai
24 „Allen“ raktas
25 Metalinį kaištį
26 Techninės priežiūros raktas
27 Maišymo kanistre
28 Nešiojimo diržą
• Eksploatavimo instrukcija
2 pav.
20 15 24 25
2816 1718
26 27
Montavimas
Prieš pradėdami eksploatuoti prietaisą, pri-
valote surinkti dviejų dalių kotinį vamzdį, su-
montuoti rankeną, ant pjovimo įtaiso sumon-
tuoti apsauginį gaubtą, pritvirtinti nešiojimo
diržą, įpilti degalų ir patikrinti prietaisą.
