225
LT
33a
33b
18
26
25
19
6 pav.
Ritės kapsulės montavimas /
išmontavimas (7 pav.)
Metalinio pjovimo disko išmontavi-
mas aprašytas skyriuje „Metalinio
pjovimo disko montavimas / išmon-
tavimas“.
Apsauginio gaubto / valo ritės monta-
vimas
1. Apsauginį gaubtą / ritės kapsulę (15)
prie apsauginio gaubto / metalinio
pjovimo disko (20) prisukite 3 prideda-
mais varžtais ir veržlėmis (36).
Ritės kapsulės montavimas
2. Ritės kapsulę (16) ranka prieš laikro-
džio rodyklę
prisukite prie pjo-
vimo galvutės laikiklio, kaip parodyta
paveikslėlyje.
3. Nuo valo nupjovimo įtaiso (14) nuimki-
te apsauginį dangtelį.
Ritės kapsulės išmontavimas
4. Ritės kapsulę (16) pagal laikrodžio
rodyklę
atsukite ranka. Kad
būtų lengviau dirbti, pjovimo galvu-

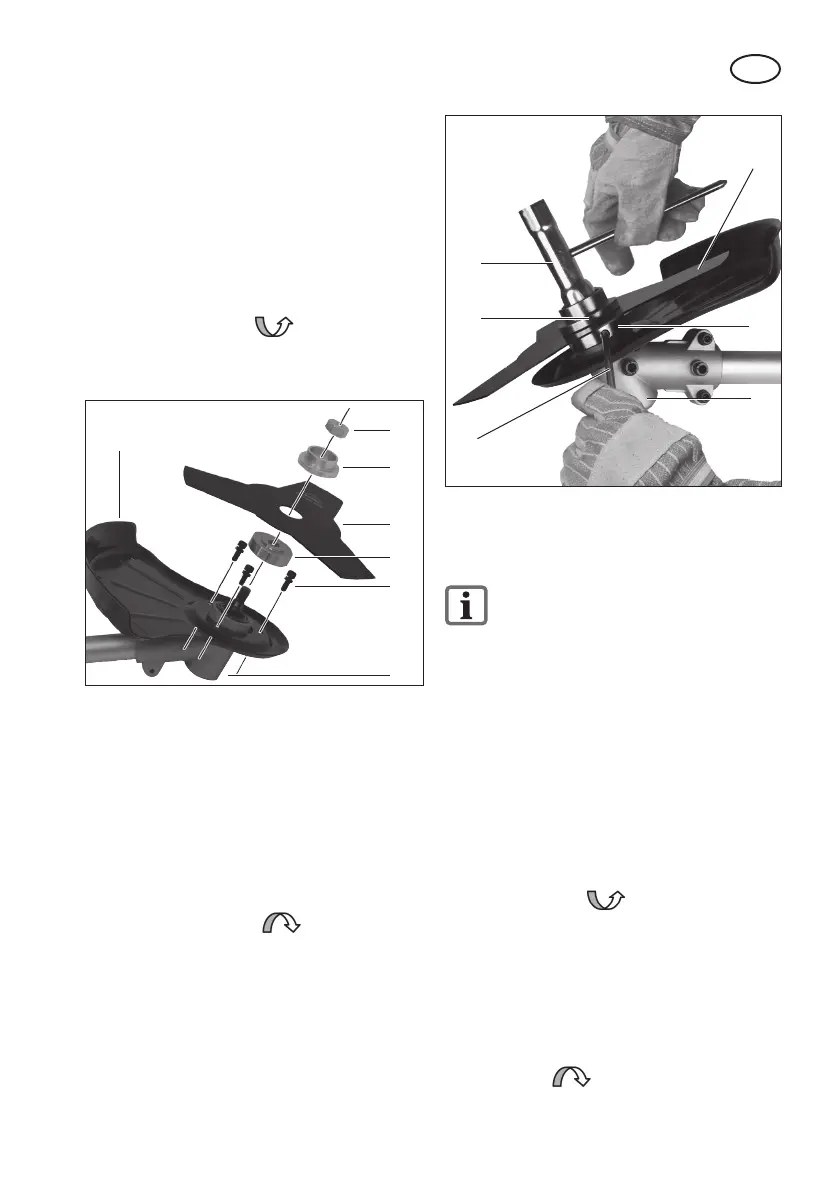

Metalinio pjovimo disko montavimas (5
paveikslėlis)
3. Metalinį pjovimo diską (18) ir jungę
(33a+b) prie pjovimo galvutės laikiklio
(19) montuokite toliau nurodyta eilės
tvarka:
apatinė jungė (33a) – metalinis pjovi-
mo diskas (18) – viršutinė jungė (33b).
4. Metalinį pjovimo diską (18) prieš lai-
krodžio rodyklę
prisukite tvirtini-
mo veržle (35), naudodami techninės
priežiūros raktą (žr. 2 pav., Nr. 26).
33b
33a
34
35
18
19
15
5 pav.
Metalinio pjovimo disko išmontavimas
(6 paveikslėlis)
5. Kad užblokuotumėte veleną, prideda-
mą metalinį kaištį (25) įstumkite į jam
skirtą angą, esančią pjovimo galvutės
laikiklio šone (19) ir apatinėje jungėje
(33a).
6. Tvirtinimo jungę atsukite pagal lai-
krodžio rodyklę
, naudodami
techninės priežiūros raktą (26) ir nu-
imkite viršutinę jungę (33b) ir metalinį
pjovimo diską (18).
