182
CZ
Bezpečnostní funkce
• Dvoupolohový spínač (Obr. 10, č. 40)
Dvoupolohovým spínačem se vypíná
motor. Musí být odblokován
, pokud
chceme motor znovu nastartovat.
• Závěrka páky plynu (Obr. 10, č. 41)
Zabraňuje náhodnému zrychlení mo-
toru. Páku plynu lze stisknout pouze,
když je stisknutá závěrka páky plynu.
• Ochranný kryt (Obr. 1, č. 15 + 20)
chrání obsluhující osobu před nechtě-
ným dotykem se žacím nástrojem a
odmrštěnými cizími předměty
Popis funkce
Rukou ovládaná a přenosná motorová
kosa má jako pohon spalovací motor,
který je během práce nepřetržitě v provo-
zu. Přenos síly nastává pomocí kotouče
spojky, který přenáší odstředivou spojkou
při vysokých otáčkách výkon motoru na
přístroj.
Jako žací zařízení má přístroj automa-
tickou cívku s dvojitou strunou a navíc
kovový žací list, který může být volitelně
namontován.
Při sekání rotují dvě plastové struny nebo
čtyři kovové nože okolo osy vertikálně k
rovině sekání. Pro ochranu uživatele je
přístroj vybaven ochranným zařízením,
které zakrývá žací zařízení.
Informace o funkci obslužných dílů najde-
te v následujících popisech.

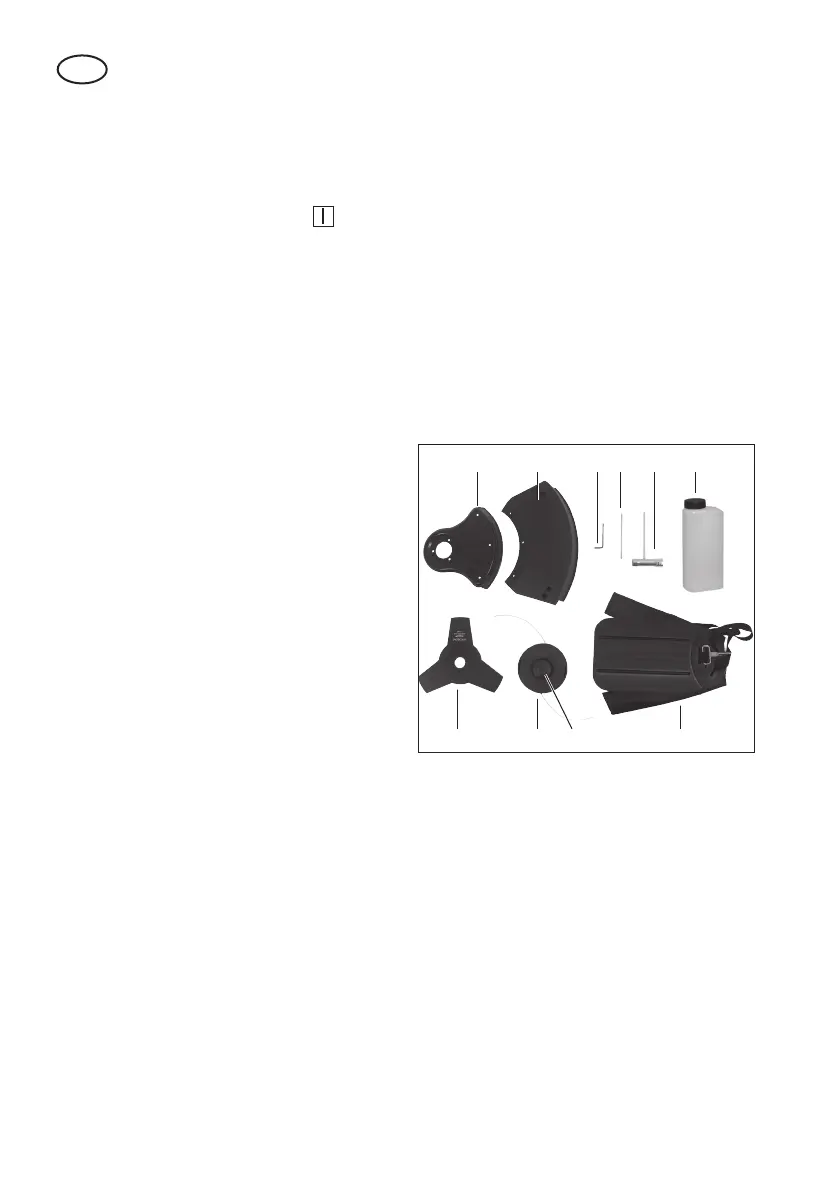

Objem dodávky (Obr. 2)
Vybalte nástroj a zkontrolujte, je-li kom-
pletní:
• Motorová část s horní trubkou drža-
dla, táhlem akcelerátoru a nenamon-
tovanou multifunkční rukojetí (viz
obrázek 1)
• Spodní trubka držadla s držákem řez-
né hlavy (viz obrázek 1)
15 Ochranný kryt/cívkové pouzdro (vč.
příslušenství k upevnění)
16+17Cívkové pouzdro s strunovou
cívkou
18 Kovový žací list
20 Cívkové pouzdro/ kovový žací list (vč.
příslušenství k upevnění)
24 Inbusový klíč
25 Kovový kolík
26 Servisní klíč
27 Kanystr ke směšování paliva
28 Ramenní popruh
• Návod k obsluze
Obr. 2
20 15 24 25
2816 1718
26 27
Montáž
Dříve než přístroj uvedete do provozu,
musíte ještě spojit dvoudílnou trubkovou
násadu, namontovat rukojeť, namontovat
ochranný kryt, upevnit ramenní popruh,
naplnit palivo a zkontrolovat přístroj.
Montáž dvoudílné trubkové
násady (Obr. 3)
1. Z dolní trubky držadla (13) vytáhněte
přepravní ochrannou krytku (29).
2. Povolte šroub k upevnění trubky (12)
na horní trubce držadla (10).
