Funções de segurança
• Interruptor liga/desliga (Fig. 10, 40)
Desliga-se o motor por meio do in-
terruptor liga/desliga. Ele deve estar
desbloqueado
para poder ligar
novamente o motor.
• Bloqueio do acelerador (Fig. 10, 41)
Evita a aceleração acidental do motor.
O acelerador só pode ser accionado se
o bloqueio do acelerador estiver pre-
mido.
• Cobertura de protecção
(Fig. 1, 15 + 20)
Protege o operador do aparelho
contra o esbarro acidental com a fer-
ramenta de corte e o arremesso de
corpos estranhos.
Descrição do funcionamento
O aparelho possui, como accionador, um
motor de combustão que funciona sem
interrupção durante o serviço. A trans-
missão de força é realizada através de
um disco de embraiagem que transmite
a potência do motor a altas rotações por
meio de uma embraiagem centrífuga para
o dispositivo de corte.
Como dispositivos de corte, o aparelho
possui uma bobina de o duplo automá-
tica e, adicionalmente, uma lâmina de
corte metálica, a serem montados de ma-
neira facultativa.
Durante o processo de corte, dois os de
material sintético ou quatro lâminas me-
tálicas giram ao redor de um eixo vertical
ao plano de corte.
Para a protecção do utilizador, o apare-
lho está guarnecido com um dispositivo
de segurança que cobre o dispositivo de
corte.
Para obter informações acerca das uni-
dades de comando, é favor consultar as
indicações dadas a seguir.
Peças que vêm incluídas
(g. 2)
Retirar o aparelho da embalagem e con-
trolar a sua integralidade
• Caixa do motor com tubo da haste in-
ferior, cabo do acelerador e manípulo
multifuncional (ver g. 1).
• Tubo da haste inferior com suporte da
cabeça de corte (ver g. 1).
15 Cobertura de protecção para a bobina
de os (incl. acessórios para xação)
16+17 Cápsula da bobina com bobina de os
18 Lâmina de corte metálica
20 Cobertura de protecção para a lâmina
de corte metálica (incl. acessórios para
xação)
24 Chave para parafusos sextavados inter-
nos
25 Pino de metal
26 Chave de manutenção
27 Depósito de mistura de combustível
28 Cinto de transporte
• Manual de Instruções

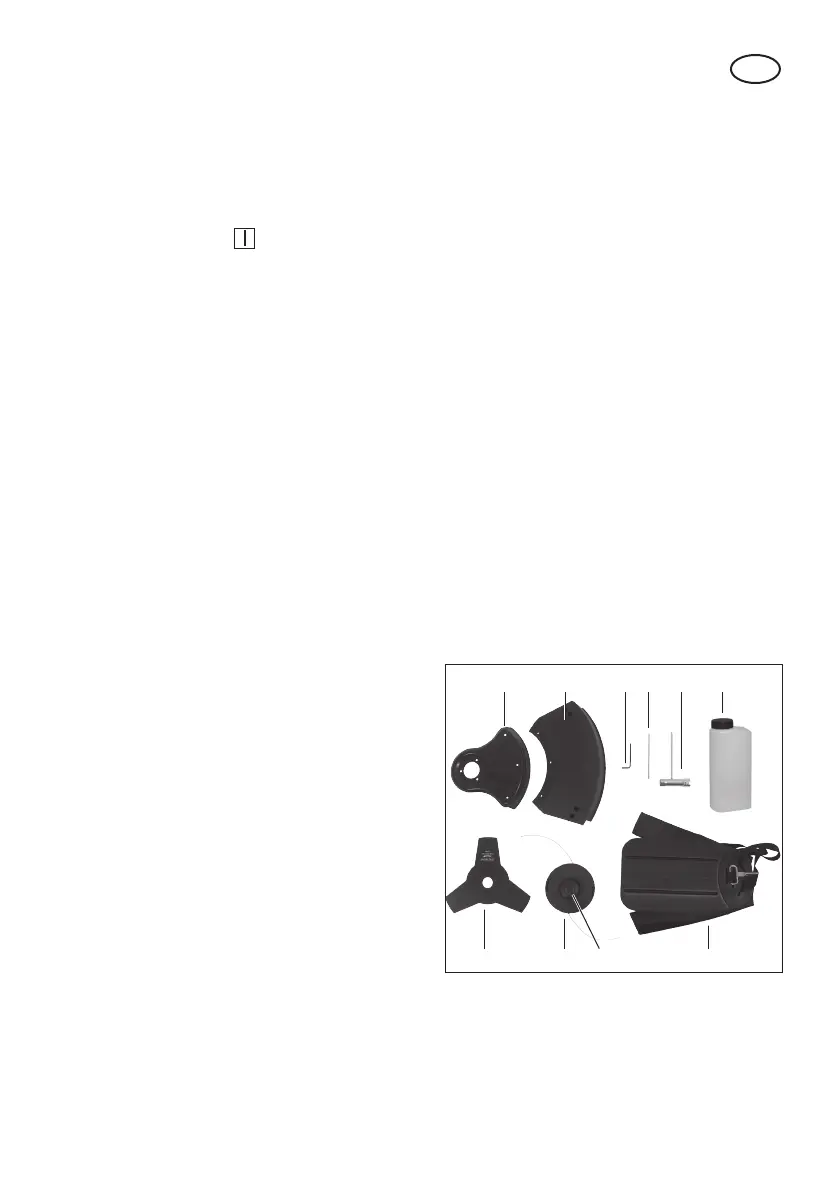

Fig. 2
20 15 24 25
2816 1718
26 27
Montagem
Antes de colocar o aparelho em funcio-
namento, terá de juntar os dois tubos da
haste, montar o manípulo, montar o dis-
