184
CZ

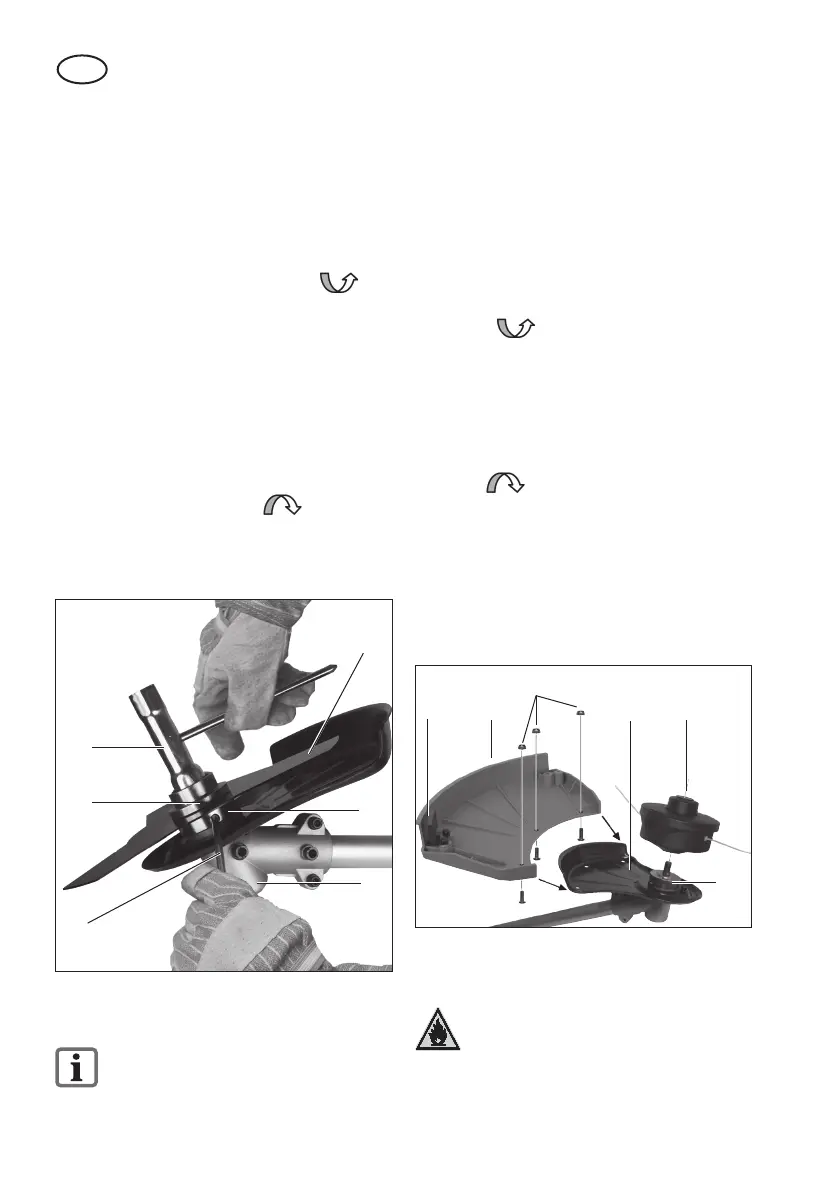

Montáž kovového nože (obrázek 5):
3. Na držák řezné hlavy (19) nasaďte v
uvedeném pořadí kovový nůž (19) a
přírubu (33a+b):
Spodní příruba (33a) – Kovový nůž
(18) – Horní příruba (33b).
4. Kovový nůž (18) našroubujte proti
směru hodinových ručiček
s
upevňovací maticí (35) a pomocí ser-
visního klíče (viz obrázek 2, č. 26).
Demontáž kovového nože (obrázek 6):
5. K zablokování hřídele zasuňte přilože-
ný kovový kolík (25) do připraveného
otvoru na boku držáku řezné hlavy
(19) a na spodní přírubě (33a).
6. Upevňovací matici povolte ve směru
hodinových ručiček
pomocí
servisního klíče (26) a sejměte horní
přírubu (33b) a kovový nůž (18).
33a
33b
18
26
25
19
Obr. 6
Montáž/demontáž cívkového
pouzdra (Obr. 7)
Demontáž kovového nože je po-
psána v části „Montáž/demontáž
kovového nože“.
Montáž ochranného krytu/cívky:
1. Ochranný kryt/cívkové pouzdro (15)
pomocí 3 přiložených šroubů a matic
(36) našroubujte na ochranný kryt/
kovový nůž (20).
Montáž cívkového pouzdra:
2. Cívkové pouzdro (16) ručně našrou-
bujte proti směru hodinových ru-
čiček
na držák řezné hlavy, viz
obrázek.
3. Sejměte ochranný kryt na odřezávači
struny (14).
Demontáž cívkového pouzdra:
4. Ručně odšroubujte cívkové pouzdro
(16)
. K usnadnění práce mů-
žete držák řezné hlavy (19) a spodní
přírubu (33a) zablokovat přiloženým
kovovým kolíkem (viz také obrázek 6).
5. Demontujte ochranný kryt (15) a na
odřezávač struny nasaďte ochrannou
krytku (14).
33a
1514 1620
36
Obr. 7
Plnění paliva (Obr. 8)
Při manipulaci s palivem vždy za-
jistěte dobré větrání.
Při tankování nekuřte a nemějte v
blízkosti zdroje tepla.
Nikdy netankujte, pokud motor
