Rys. 5

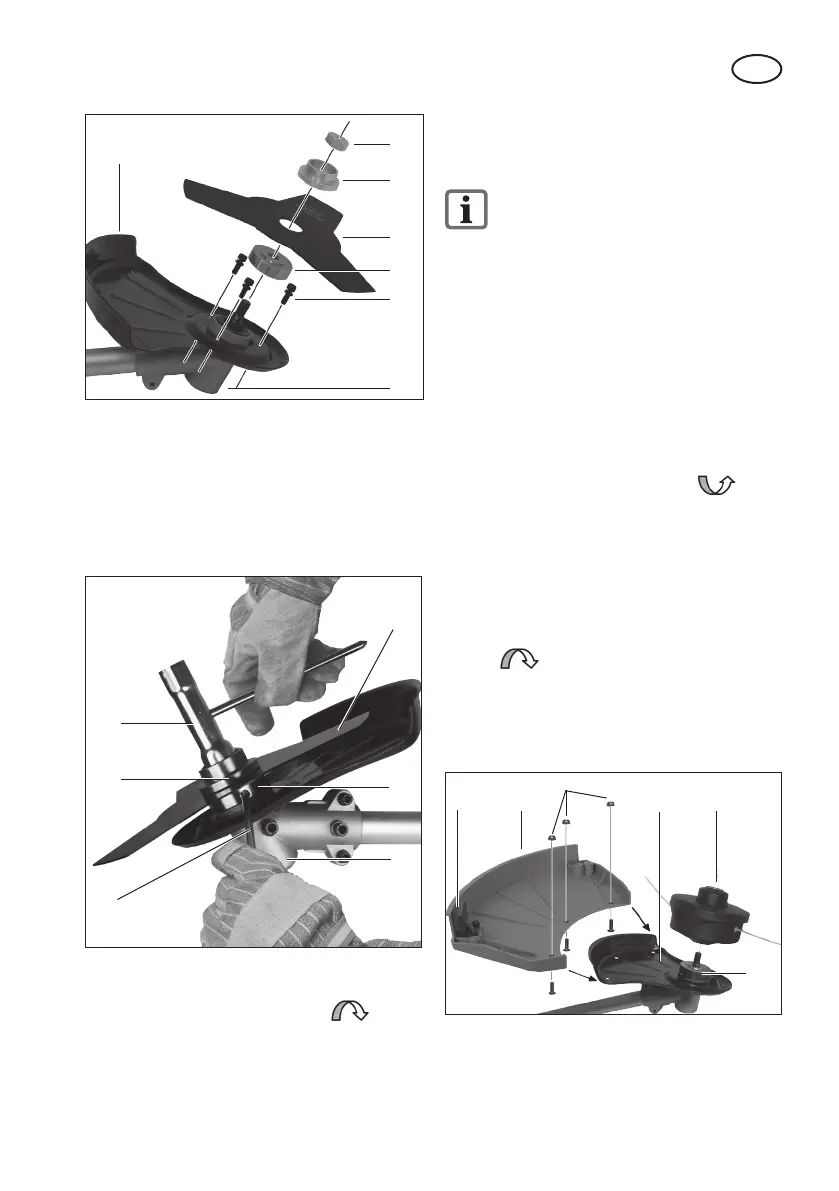

Demontaż noża metalowego (rys. 6):
5. Aby zablokować wał, wsuń dostar-
czony sworzeń metalowy (25) do
przewidzianego w tym celu otworu z
boku uchwytu głowicy tnącej (19) i w
dolnym kołnierzu (33a).
33a
33b
18
26
25
19
Rys. 6
6. Odkręć nakrętkę mocującą w kierunku
ruchu wskazówek zegara
przy
pomocy klucza konserwacyjnego (26) i
zdejmij górny kołnierz (33b) i nóż meta-
lowy (18).
Montaż/demontaż kapsuły szpuli
(rys. 7)
Demontaż noża metalowego jest
opisany w rozdziale „Montaż/de-
montaż noża metalowego“.
Montaż osłony ochronnej/szpuli z żyłką:
1. Przykręć osłonę ochronną/szpulę z
żyłką (15) 3 dołączonymi śrubami (36)
do osłony ochronnej/noża metalowego
(20).
Montaż kapsuły szpuli:
2. Odkręć kapsułę szpuli (16) ręką w
kierunku przeciwnym do kierunku
ruchu wskazówek zegara
w
sposób pokazany na rysunku.
3. Zdejmij nasadkę ochronną odcinacza
żyłki (14).
Demontaż kapsuły szpuli:
4. Odkręć kapsułę szpuli (16) ręką w
kierunku ruchu wskazówek zega-
ra
. Aby ułatwić sobie pracę,
możesz zablokować uchwyt głowicy
tnącej (19) i dolny kołnierz (33a) do-
starczonym sworzniem metalowym
(zobacz także rys. 6).
33a
1514 1620
36
Rys. 7
5. Zdemontuj osłonę ochronną (15) i na-
suń nasadkę na odcinacz żyłki (14).
