161
BG
Монтаж
Преди да пуснете уреда в експлоатация,
трябва да сглобите тръбата на тялото от
две части, да монтирате ръкохватката,
да монтирате режещото устройство със
защитния капак, да поставите колана за
носене, да налеете гориво и да проверите
уреда.

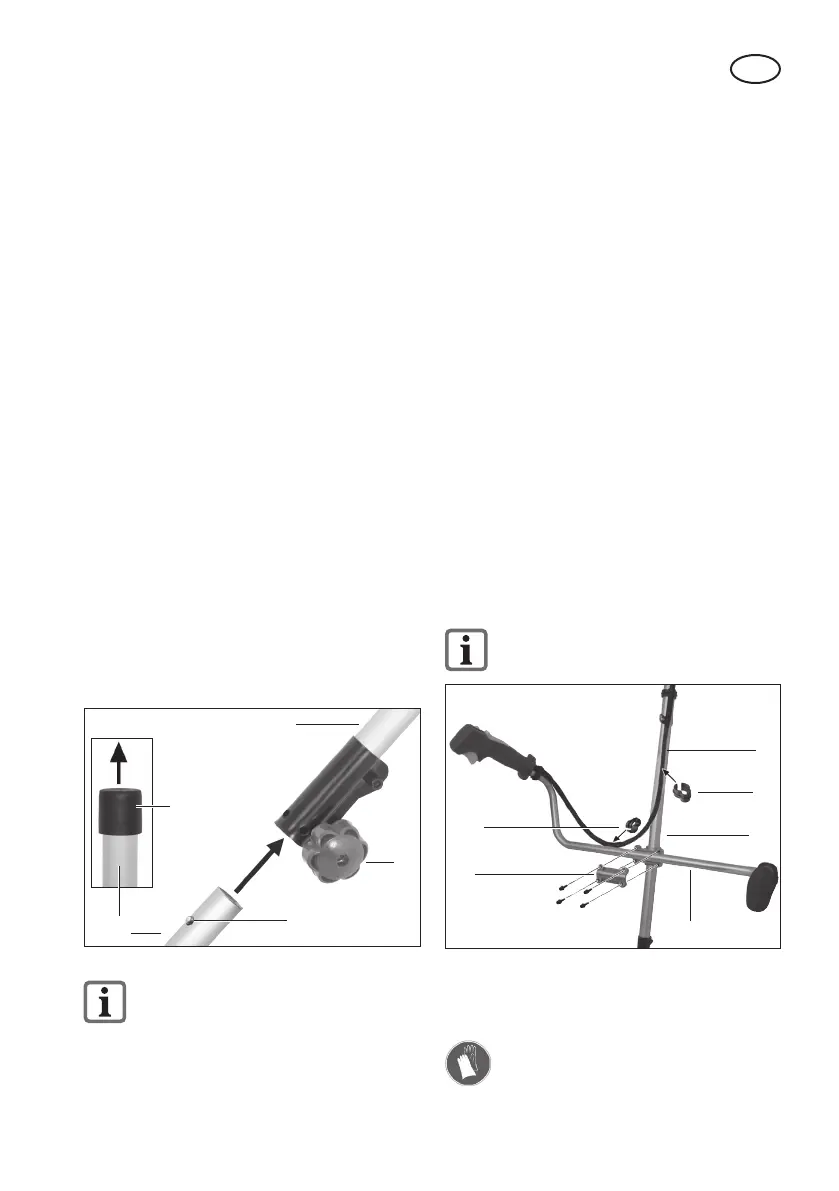

Монтиране на тръбата от две
части (фиг. 3)
1. Издърпайте капачката за защита
при транспортиране (29) от долната
тръба на тялото (13).
2. Развийте крепежния винт за тръба-
та (12) на горната тръба на тялото
(10).
3. Вкарайте двете тръби на тялото (10
+ 13) една в друга, така че фикси-
ращото копче (30) да се фиксира в
предвидения отвор в горната тръба
на тялото.
4. Отново затегнете крепежния винт
на тръбата (12).
Фиг 3
12
10
13
30
29
Уверете се, че долната тръба на
тялото стои неподвижно и безо-
пасно, преди да пуснете уреда.
5. Демонтаж:
Развийте крепежния винт на тръбата
(12). Натиснете фиксиращото копче
(30) и издърпайте тръбите една от
друга.
Монтиране на ръкохватката
(фиг. 4)
1. Развийте 4-те болта с вътрешен
шестостен (31) на горната тръба на
тялото (10) и демонтирайте държа-
ча на дръжката (32).
2. Поставете мултифункционална-
та ръкохватка (11) в държача за
ръкохватката на горната тръба на
тялото (10) и я закрепете с помощта
на държача за ръкохватката и 4-те
болта.
3. Фиксирайте жилото (8):
с голямата кабелна клема (9) за горна-
та тръба на тялото (10),
с малката кабелна клема (21) за мулти-
функционалната ръкохватка (11).
Внимавайте жилото (8) да не е
усукано или пречупено.
10
9
21
32
11
31
Фиг 4
8
Монтиране/демонтиране на
металния режещ лист
При работа с металния режещ
лист носете защитни ръкавици.
