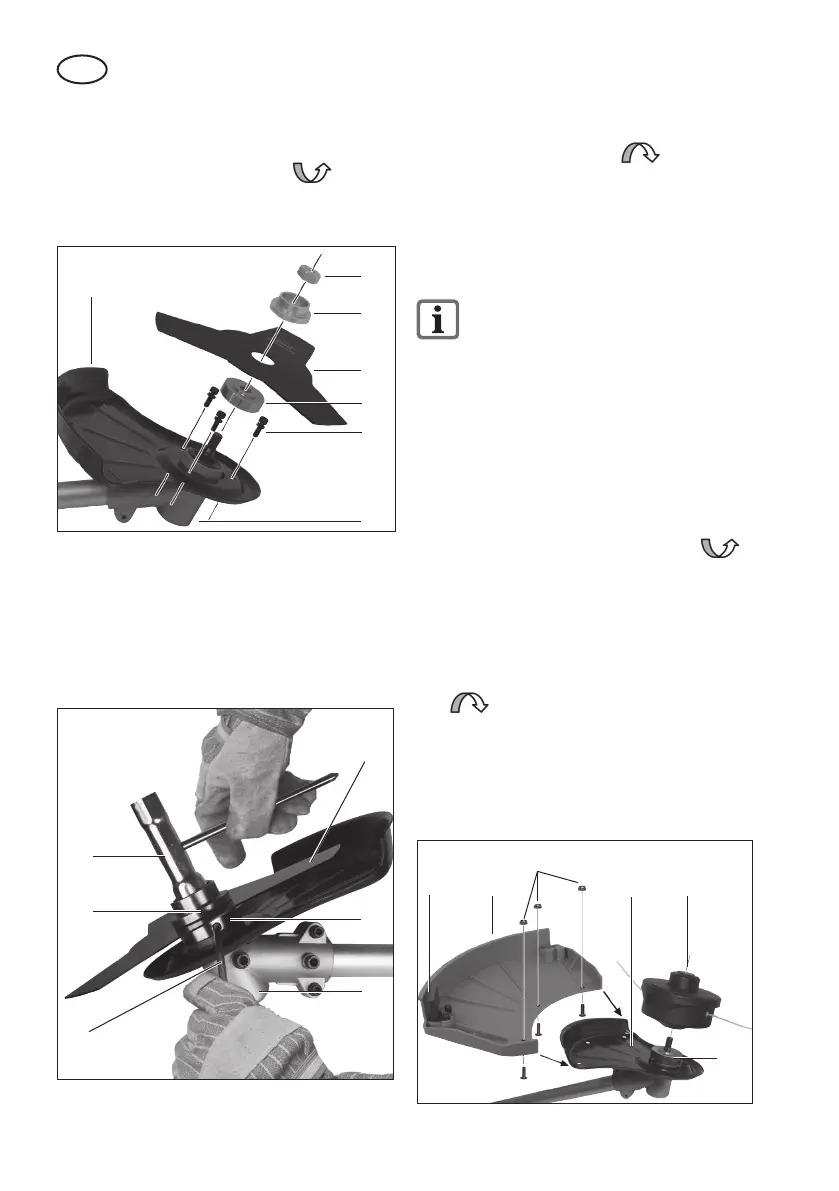

Grizzly MTS 43 AC E2 - Montáž;Demontáž Cievkového; Puzdra

204
SK
6. Odskrutkujte pripevňovaciu maticu v sme-
re hodinových ručičiek
pomocou
servisného kľúča (26) a odoberte hornú
prírubu (33b) a kovový rezací list (18).
Montáž/demontáž cievkového
puzdra (obrázok 7)
Demontáž kovového rezacieho listu
je opísaná v odseku Montáž/demon-
táž kovového rezacieho listu.
Montáž ochranného krytu/cievky nite:
1. Priskrutkujte ochranný kryt/cievkové puz-
dro (15) pomocou priložených 3 skrutiek a
matíc (36) na ochranný kryt/kovový rezací
list (20).
Montáž cievkového puzdra:
2. Rukou naskrutkujte cievkové puzdro (16)
proti pohybu hodinových ručičiek
na držiak rezacej hlavy podľa obrázka.
3. Odoberte ochranný kryt na odrezávači
nite (14).
Demontáž cievkového puzdra:
4. Rukou odskrutkujte cievkové puzdro
(16) proti smeru hodinových ručičiek
Na uľahčenie práce môžete dr-
žiak rezacej hlavy (19) a dolnú prírubu
(33a) zablokovať pomocou priloženého
kovového kolíka (pozri tiež obrázok 6).
5. Odmontujte ochranný kryt (15) a preveďte
ochranný kryt cez odrezávač nite (14).
33a
1514 1620
36
Obr. 7
(18) - horná príruba (33b)
4. Priskrutkujte kovový rezací list (18) proti
smeru hodinových ručičiek
pomo-
cou pripevňovacej matice (35) a pomocou
servisného kľúča (pozri obrázok 2, č. 26).
33b
33a
34
35
18
19
15
Obr. 5
Demontáž kovového rezacieho listu (ob-
rázok 6):
5. Na zablokovanie hriadeľa zasuňte pri-
ložený kovový kolík (25) do príslušné-
ho bočného otvoru na držiaku rezacej
hlavy (19) a na dolnej prírube (33a).
33a
33b
18
26
25
19
Obr. 6
