Montáž dvojdielnej rúry (obr. 3)
1. Stiahnite prepravný ochranný kryt (29)
z dolnej rúry vretena (13).
2. Povoľte pripevňovaciu skrutku rúry
(12) na hornej rúre vretena (10).
3. Zastrčte obidve rúry vretena (10 + 13)
do seba tak, aby aretačné tlačidlo (30)
zapadlo do príslušného výrezu v hor-
nej rúre vretena.
4. Pevne dotiahnite pripevňovaciu skrut-
ku rúry (12).

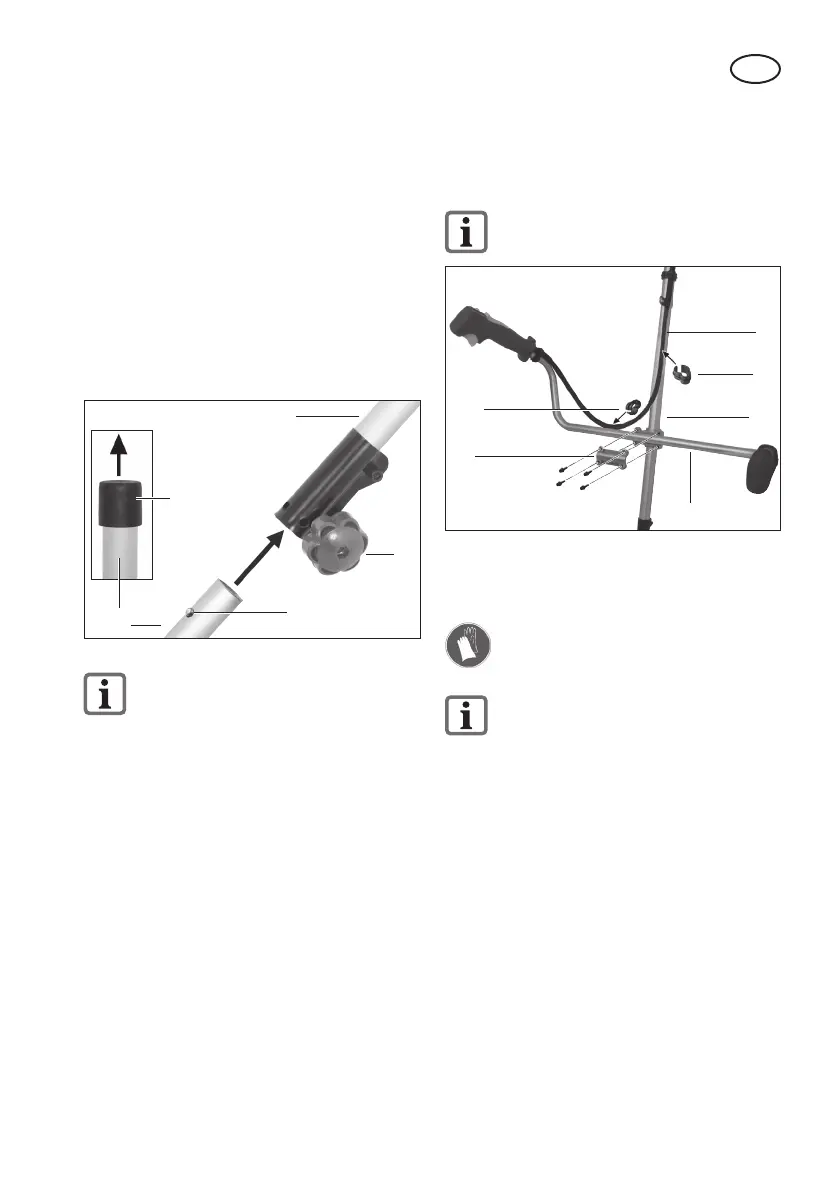

Obr. 3
12
10
13
30
29
Pred spustením prístroja sa pre-
svedčte, že dolná rúra vretena je
uložená pevne a bezpečne.
5. Demontáž:
Povoľte pripevňovaciu skrutku rúry
(12). Stlačte aretačné tlačidlo (30) a
roztiahnite rúry.
Montáž rukoväte (obrázok 4)
1. Povoľte 4 inbusové skrutky (31) na
hornej rúre vretena (10) a odoberte
držiak rukoväte (32).
2. Položte multifunkčnú rukoväť (11) do
uchytenia rukoväte na hornej rúre
vretena (10) a pripevnite ho pomocou
držiaka rukoväte a 4 skrutiek.
3. Zaxujte tiahlo akcelerátora (8):
pomocou veľkej káblovej svorky (9)
na hornej rúre vretena (10), pomocou
malej káblovej svorky (21) na multi-
funkčnej rukoväti (11).
Dbajte na to, aby tiahlo akcelerátora
(8) nebol pretočený ani zalomený.
10
9
21
32
11
31
Obr. 4
8
Montáž/demontáž kovového
rezacieho listu
Pri manipulácii s kovovým rezacím
listom noste ochranné rukavice.
Demontáž cievkového puzdra je
opísaná v odseku Montáž/demon-
táž cievkového puzdra.
Montáž ochranného krytu/kovového
rezacieho listu (obrázok 5):
1. V prípade potreby odskrutkujte hornú
(33b) a dolnú (33a) prírubu namonto-
vanú na držiaku rezacej hlavy (19).
2. Priskrutkujte ochranný kryt (15) po-
mocou 3 priložených skrutiek (34) na
držiak rezacej hlavy (19).
Montáž kovového rezacieho listu (ob-
rázok 5):
3. Nasaďte kovový rezací list (18) a príru-
bu (33a+b) na držiak rezacej hlavy (19)
v tomto poradí:
dolná príruba (33a) - kovový rezací list
