202
SK
Bezpečnostné funkcie
• Zapínač/vypínač (obrázok 10, č. 40)
Motor sa vypne stlačením zapínača/
vypínača. Musí sa nachádzať v polo-
he na opätovné zapnutie motora.
• Poistka plynovej páčky (obrázok
10, č 41)
Zabraňuje náhodnému zrýchleniu mo-
tora. Plynovú páčku možno aktivovať
len keď je poistka plynovej páčky stla-
čená.
• Ochranné kryty
(obrázok 1, č. 15 + 20)
chránia osobu obsluhujúcu prístroj
pred náhodným dotykom s rezacím
zariadením a odletujúcimi cudzími te-
lesami.
Popis funkcie
Ručne ovládateľný a prenosný motorový
vyžínač je vybavený pohonom spaľo-
vacím motorom, ktorý je počas práce v
nepretržitej prevádzke. Prenos sily sa re-
alizuje prostredníctvom spojkovej lamely,
ktorá prenáša výkon motora na rezacie
zariadenie cez odstredivú spojku pri vyso-
kých otáčkach.
Rezacím zariadením prístroja je automa-
tická dvojlanková cievka a okrem toho
kovový žací list, ktorý možno namontovať
podľa potreby.
Pri rezacom úkone rotujú dve lanká z
umelej hmoty alebo štyri kovové nože
okolo jednej osi vertikálne k reznej rovine.
Za účelom ochrany užívateľa je prístroj
opatrený ochranným krytom, ktorý zakrý-
va rezacie zariadenie.
Informácie o funkcii jednotlivých obslu-
hovacích prvkov nájdete v nasledovných
popisoch.
Rozsah dodávky (obr. 2)
Rozbaľte prístroj a skontrolujte, či je úplný.
• Diel motora s hornou rúrou vretena,
tiahlom akcelerátora a nenamontova-
nou multifunkčnou rukoväťou (pozri
obrázok 1)
• Dolná rúra vretena s držiakom rezacej
hlavy (pozri obrázok 1)
15 ochranný kryt/cievkové puzdro (vráta-
ne pripevňovacieho príslušenstva)
16+17 cievkové puzdro s cievkou nite
18 kovový rezací list
20 ochranný kryt/kovový rezací list (vrá-
tane pripevňovacieho príslušenstva)
24 inbusový kľúč
25 kovový kolík
26 servisný kľúč
27 zmiešavacia nádrž paliva
28 nosný popruh
• Návod na obsluhu

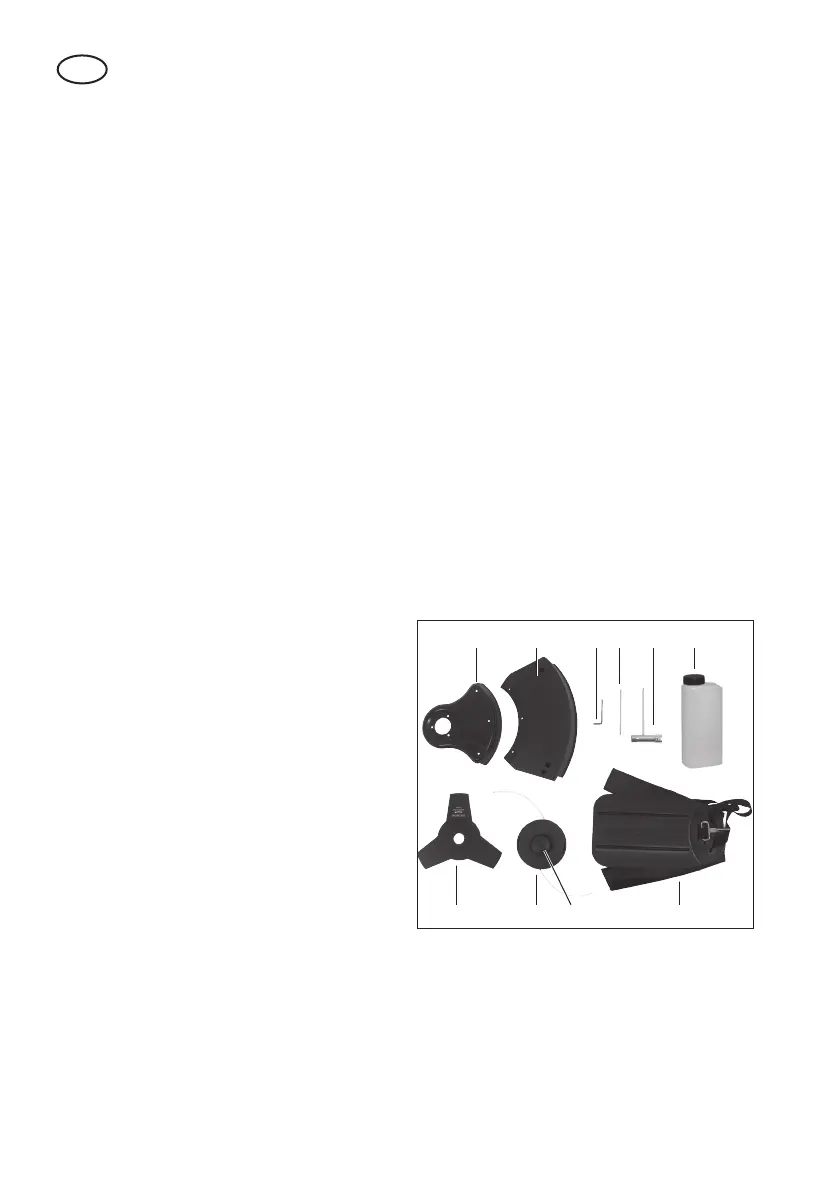

Obr. 2
20 15 24 25
2816 1718
26 27
Montáž
BevPred uvedením prístroja do prevádzky
zložte dvojdielnu rúru vretena, namontujte
rukoväť, namontujte rezacie zariadenie s
ochranným krytom, pripevnite nosný popruh,
naplňte palivo a skontrolujte prístroj.
