1.3 Note
I simboli e le note di seguito possono essere visualizzati nelle
istruzioni di installazione e funzionamento di Grundfos, nelle
istruzioni di sicurezza e nelle istruzioni di servizio.
2. Ricezione del prodotto
2.1 Ispezione del prodotto
Controllare che il prodotto ricevuto sia conforme all'ordine.
Controllare che la tensione e la frequenza del prodotto corrispon-
dano a quelle del sito di installazione. Vedi sezione
6.4.1 Targhetta di identificazione.
2.2 Contenuto della confezione
La confezione contiene quanto segue:
• Pompa ALPHA1
• Spina Alpha
• gusci isolanti
• due guarnizioni
• guida rapida.
3. Installazione del prodotto
3.1 Installazione meccanica
3.1.1 Montaggio del prodotto

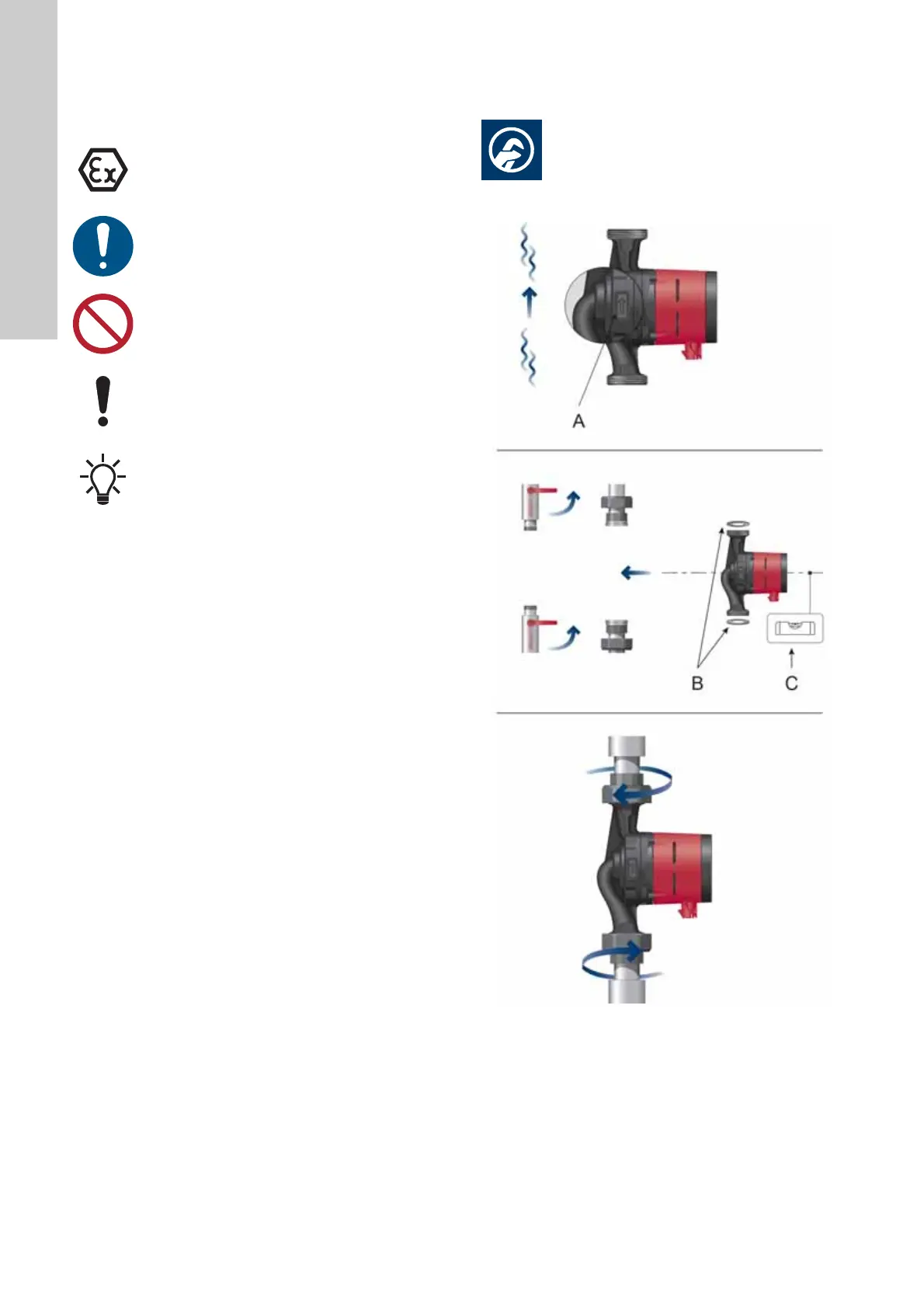

Fig. 1 Montaggio del prodotto
Le frecce impresse sul corpo pompa indicano la direzione del
flusso attraverso la pompa. Vedi fig. 1, pos. A.
1. Inserire le due guarnizioni quando si monta la pompa nel tubo.
Vedi fig. 1, pos. B.
2. Installare la pompa con l'albero motore in orizzontale. Vedi fig.
1, pos. C. Vedi anche sezione 3.2 Posizioni del quadro di con-
trollo.
3. Serrare i raccordi.
Osservare queste istruzioni per i prodotti antidefla-
granti.
Un cerchio blu o grigio con un simbolo grafico bianco
indica che deve essere intrapresa un'azione per evi-
tare un rischio.
Un cerchio rosso o grigio con una barra diagonale,
possibilmente con un simbolo grafico nero, indica
che non deve essere instrapresa un'azione o deve
essere arrestata.
La mancata osservanza di queste istruzioni potrebbe
provocare danni alle apparecchiature o funziona-
mento irregolare.
Suggerimenti e consigli per agevolare il lavoro.
TM05 3057 0612
