7.6 Prestazioni della pompa
Relazione tra l'impostazione e le prestazioni della pompa.
La figura 24 illustra, mediante curve, la relazione tra l'imposta-
zione della pompa e le sue prestazioni. Vedi anche sezione
10. Curve di prestazione.

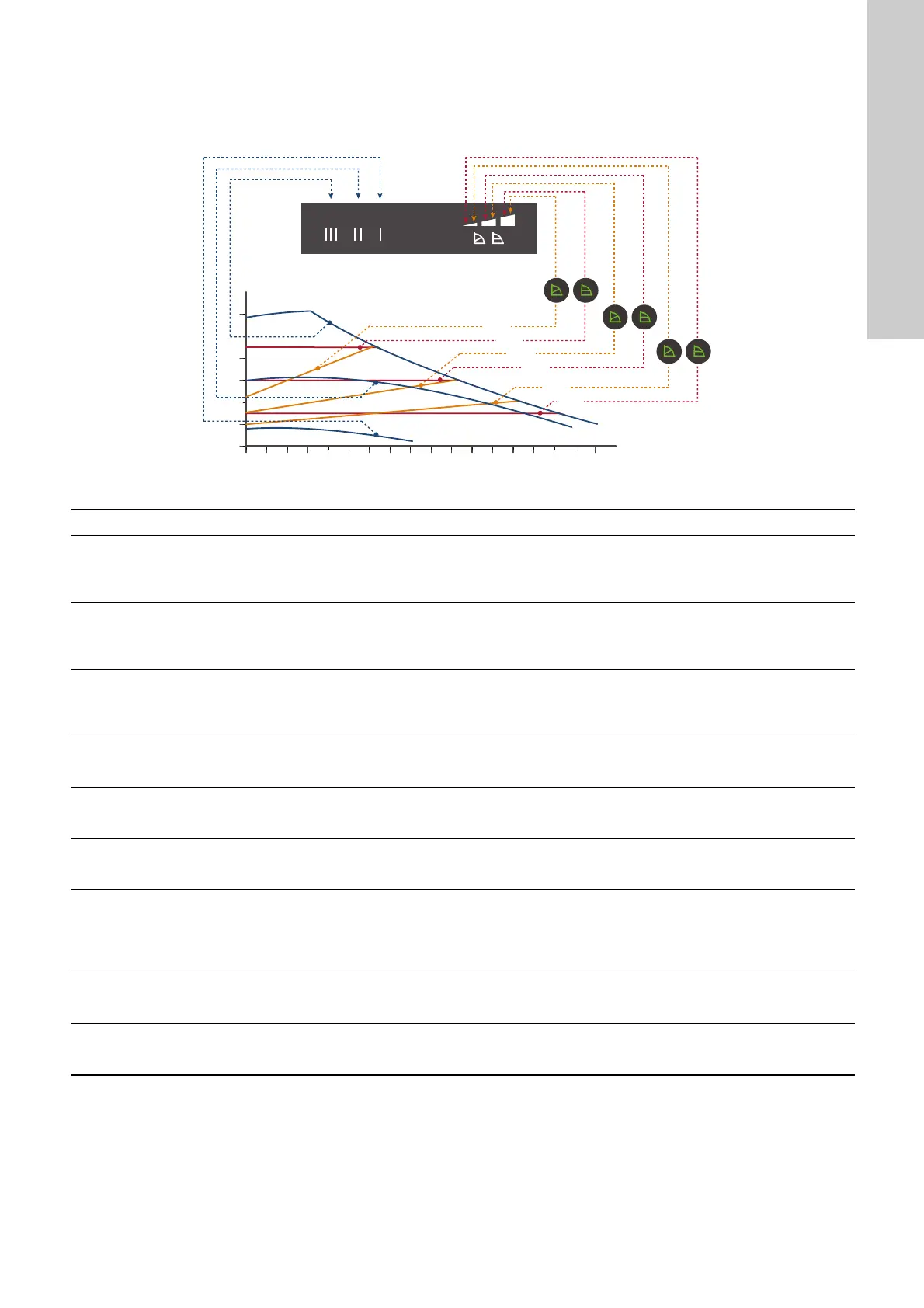

Fig. 24 Rapporto tra l'impostazione della pompa e le sue prestazioni
TM05 2771 2817
Impostazione Curva della pompa Funzione
PP1
Curva a pressione pro-
porzionale più bassa
Il punto di lavoro della pompa si sposterà in alto o in basso sulla curva a pressione propor-
zionale più bassa, a seconda della richiesta di calore. Vedi fig. 24.
La prevalenza si riduce con la diminuzione della richiesta di calore e aumenta con l'incre-
mento della richiesta di calore.
PP2
Curva a pressione pro-
porzionale intermedia
Il punto di lavoro della pompa si sposterà in alto o in basso sulla curva a pressione propor-
zionale intermedia, a seconda della richiesta di calore. Vedi fig. 24.
La prevalenza si riduce con la diminuzione della richiesta di calore e aumenta con l'incre-
mento della richiesta di calore.
PP3
Curva a pressione pro-
porzionale più alta
Il punto di lavoro della pompa si sposterà in alto o in basso sulla curva a pressione propor-
zionale più alta, a seconda della richiesta di calore. Vedi fig. 24.
La prevalenza si riduce con la diminuzione della richiesta di calore e aumenta con l'incre-
mento della richiesta di calore.
CP1
Curva a pressione
costante più bassa
Il punto di lavoro della pompa si sposterà all'esterno o all'interno sulla curva a pressione
costante più bassa, a seconda della richiesta di calore nell'impianto. Vedi fig. 24.
La prevalenza viene mantenuta costante, indipendentemente dal fabbisogno di calore.
CP2
Curva a pressione
costante intermedia
Il punto di lavoro della pompa si sposterà all'esterno o all'interno sulla curva a pressione
costante intermedia, a seconda della richiesta di calore nell'impianto. Vedi fig. 24.
La prevalenza viene mantenuta costante, indipendentemente dal fabbisogno di calore.
CP3
Curva a pressione
costante più alta
Il punto di lavoro della pompa si sposterà all'esterno o all'interno sulla curva a pressione
costante più alta, a seconda del fabbisogno di calore nell'impianto. Vedi fig. 24.
La prevalenza viene mantenuta costante, indipendentemente dal fabbisogno di calore.
III Velocità III
La pompa opera su curva costante, ovvero funziona a velocità costante.
Alla velocità III, la pompa è impostata sul funzionamento a curva max., in tutte le condizioni
operative. Vedi fig. 24.
È possibile ottenere un rapido sfiato della pompa, selezionando la velocità III per un breve
periodo. Vedi sezione 5.3 Sfiato della pompa.
II Velocità II
La pompa opera su curva costante, ovvero funziona a velocità costante.
Alla velocità II, la pompa è impostata sul funzionamento a curva intermedia, in tutte le condi-
zioni operative. Vedi fig. 24.
I Velocità I
La pompa opera su curva costante, ovvero funziona a velocità costante.
Alla velocità I, la pompa è impostata sul funzionamento sulla curva minima, in tutte le condi-
zioni operative. Vedi fig. 24.
III
II
I
H
PP3
CP3
CP2
PP1
CP1
PP2
Q
