Nederlands (NL)
257
6. Elektrische aansluitingen
Zorg er voor dat de pomp geschikt is voor de elektrische voeding
waarop deze gebruikt gaat worden.
6.1 Aansluiten van de signaalleidingen voor de DDI 222

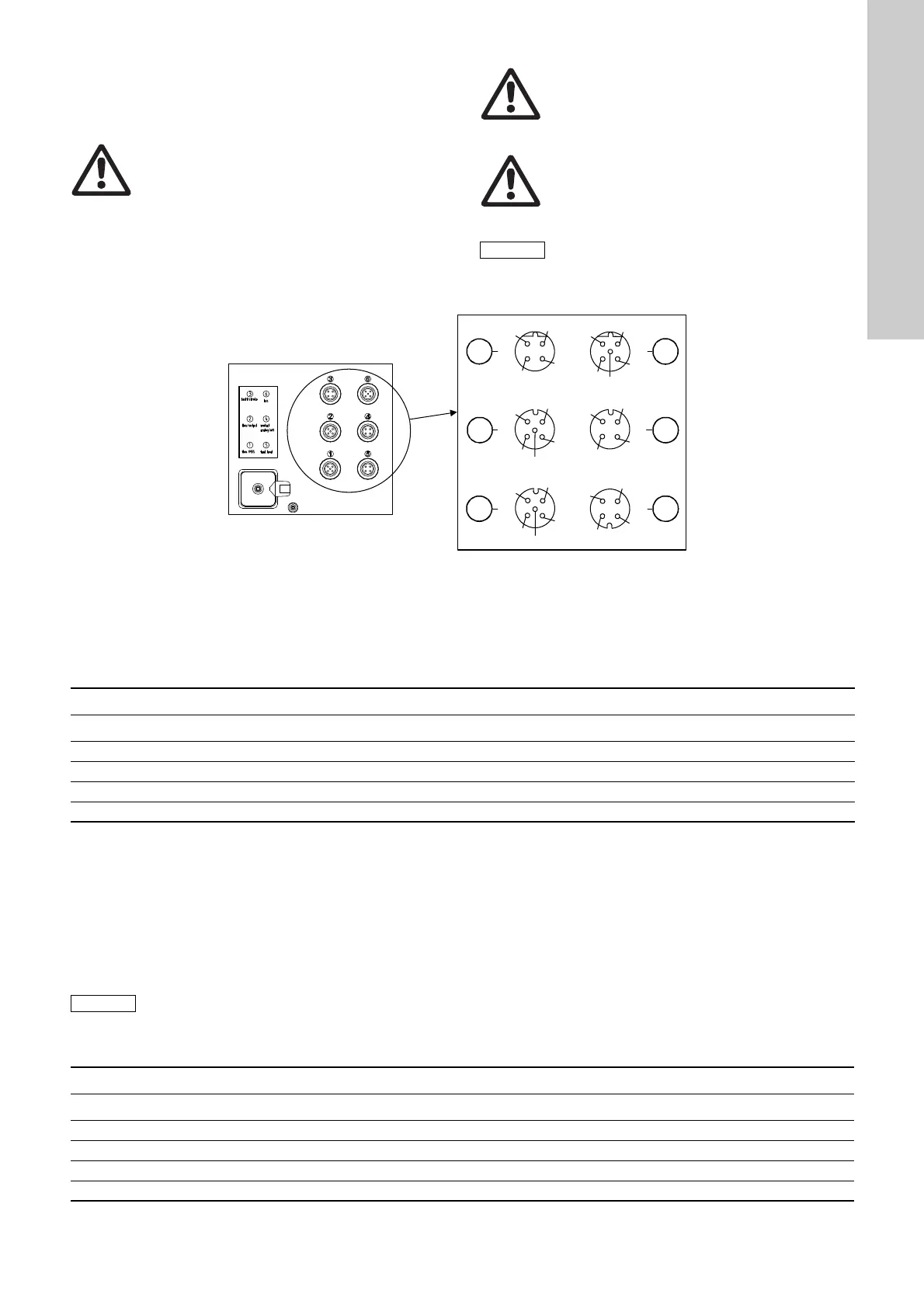

Afb. 16 DDI 222 aansluitschema
6.1.1 Membraan lekkagesignaal / (druksensor - Flow Monitor)
Connector 1
Voor membraanlekkagesignaal (MBS) en/of druksensor (Flow Monitor pompoptie).
Het membraanlekkagedetectiesignaal en druksensor zijn voorgeassembleerd met een M12-stekker voor connector 1.
• Sluit de kabels aan overeenkomstig de onderstaande tabel.
6.1.2 Stroomuitgang / Flow Monitor (druksensor)
Connector 2
Voor druksensor t.b.v. Flow Monitor optie.
De druksensor wordt kant en klaar geleverd met M12 stekker voor connector 2 of connector 1.
De stroomuitgang geeft de huidige doseerdoorstroming aan en kan onafhankelijk van de gekozen bedrijfsmodus worden gewogen.
Zie paragraaf
9.6.4 Weging van stroom ingang/uitgang.
Waarschuwing
Elektrische aansluitingen mogen uitsluitend
worden gemaakt door gekwalificeerd personeel!
Schakel de voeding uit voordat u de voedingskabel
en de relaiscontacten aansluit!
Houd de lokale veiligheidsvoorschriften aan!
Waarschuwing
Het pomphuis mag uitsluitend worden geopend door
personeel dat is geautoriseerd door
Grundfos!
Waarschuwing
Bescherm de kabelaansluitingen en connectoren
tegen corrosie en vochtigheid.
Verwijder alleen de beschermkappen van de aanslui-
tingen die worden gebruikt.
Voorzichtig
De voedingsspanning moet galvanisch gescheiden
zijn van de signaalingangen en -uitgangen.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Optioneel
Connector 1 Gebruikt voor / draadkleur
Pen Toekenning Membraanlekkagesignaal (MBS) Druksensor
1+ 5 V x
3 Druksensoringang x
4 MBS ingang Zwart
5 GND Groen/geel x
N.B.
Druksensor (Flow Monitor):
Wanneer connector 2 ook wordt gebruikt voor
stroomuitgang, dan kan de druksensor of worden
aangesloten op connector 1, of bij voorkeur samen
met de stroomuitgang op connector 2 m.b.v. de stek-
kerset (artikelnr. 96645265
(321-327)).
Connector 2 Kabel Wordt gebruikt voor
Pen Toekenning Aderkleur +/- stroomuitgang Druksensor
1+ 5 V Bruin x
3 Druksensoringang Blauw x
4 Stroomuitgang Zwart +
5 GND Groen/geel - x
