9.6 Kalibrering
Det visade doseringsflödet är standardinställt för ett driftsmot-
tryck på 3 bar. Kalibrering kan användas för att ställa in pump-
flödet efter rådande driftsförhållanden.
Kalibrera pumpen under normala driftsförhållanden med utlopps-
ledningen ansluten och vid driftsmottryck.
"OFF CAL" visas på displayen.
1. Tryck på knappen "Up".
– "- - -" och "CAL" (blinkande) visas på displayen.
2. Vänta tills "ON" och "CAL" (ej blinkande) visas på displayen.
– "ON CAL" visas på displayen.
3. Tryck på knappen "Start/Stop".
– Kalibreringen startar. Lysdioden blinkar grön och "Run" blin-
kar på displayen.
• 200 slag utförs som standard. Antalet utförda slag visas på
displayen.
• Tryck på "Start/Stop" för att stoppa vid önskat slagvärde.
– Lysdioden lyser röd.
4. Tryck på knappen "Start/Stop".
Aktuellt kalibreringsvärde visas (ej med ersättningskretskort!).
5. Använd knapparna "Down" och "Up" för att ange kalibrerings-
värdet (uppmätt volym i ml).
• Tryck på knappen "Menu/Info" (bekräfta inställningen och
gå vidare till nästa menypost) eller
• tryck på knappen "Start/Stop" (bekräfta inställningen och
stäng den andra funktionsnivån).

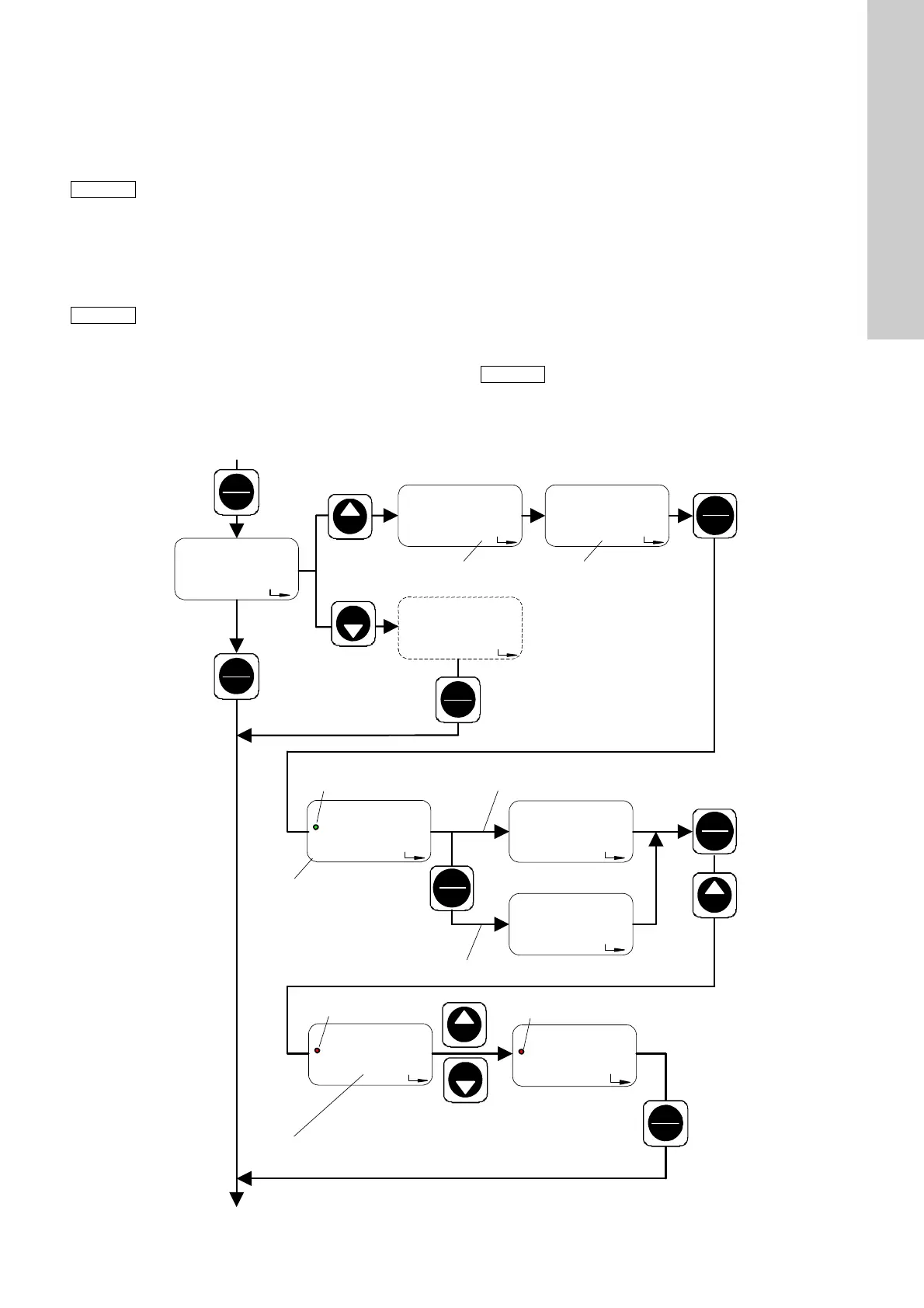

Fig. 30 Kalibrering
Med aktiverad flödeskompensering (se avsnitt
4.4.4 Flödeskompensering):
När medier med en viskositet som inte liknar
vattens doseras eller efter en uppdatering av
programvaran, måste pumpen kalibreras.
Efter en uppdatering av programvaran blinkar "CAL"
på displayen.
Doseringsvolymen måste mätas i liter under kalibre-
ringen, t.ex. genom att doseringmediet tas från en
graderad behållare.
Kalibreringsprocessen ändrar inte inställningen för
tilldelning/viktning av strömingången och strömut-
gången för flödet.
Kontrollera efter kalibrering huruvida en ny strömvikt-
ning krävs, om en strömingång eller strömutgång
används.
