Svenska (SE)
462
Justering av driftsmottrycket utan att mäta den doserade
volymen vid kalibrering
Om du inte mäter den doserade volymen, kan du fastställa "kali-
breringsvärdet" ur nedanstående doseringsmängdskurvor för att
justera pumpen efter driftsmottrycket.
Kurvorna motsvarar 200 slag:
• Doseringsmedium med en viskositet som vatten
• 0,5 m tilloppstryck.

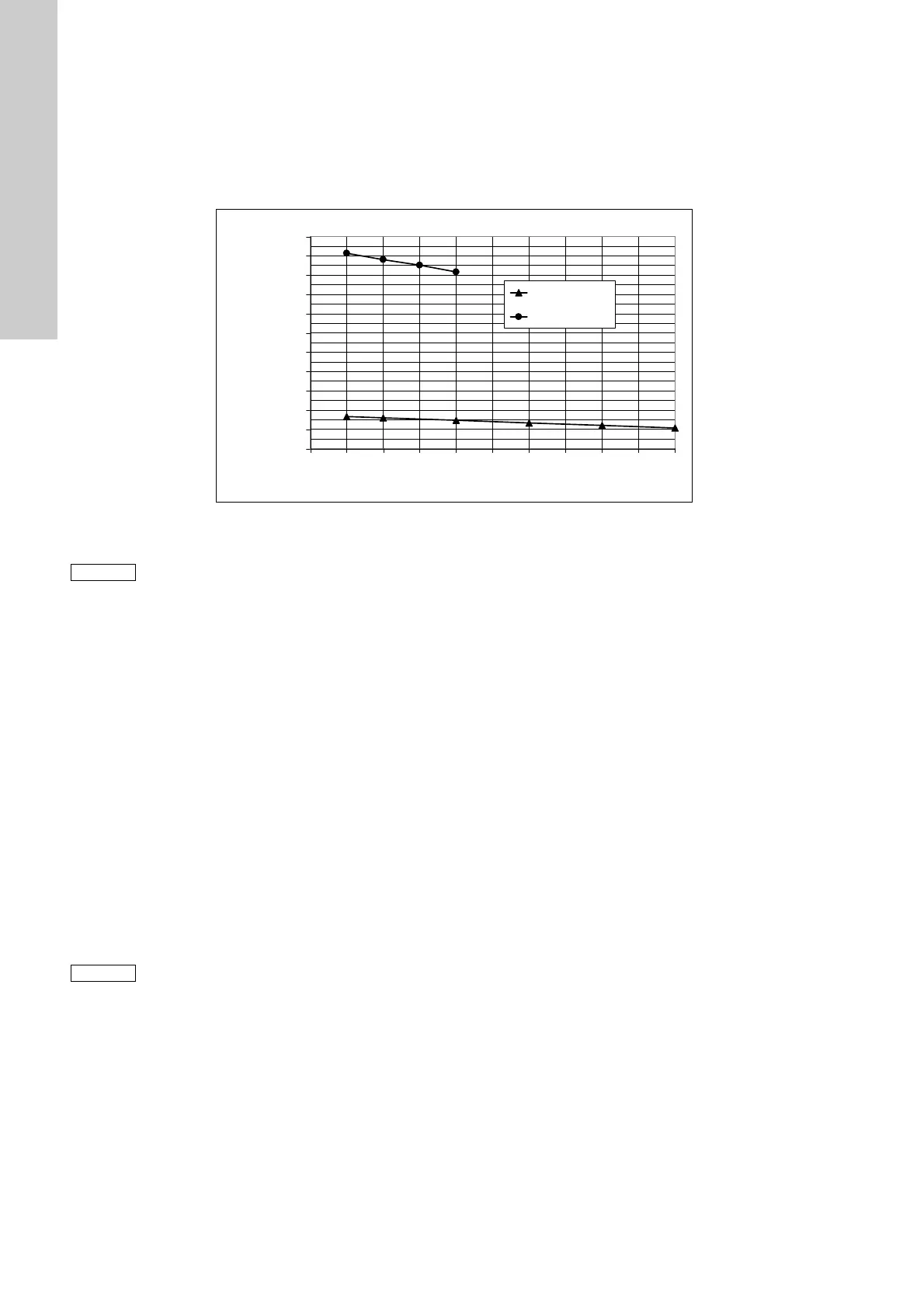

Fig. 31 Doseringsmängdskurvor
9.6.1 Flödesmonitor
För att trycksensorn (om installerad) ska fungera som en dose-
ringsregulator, måste doseringsregulatorn vara inkopplad.
Se avsnitt
9.10 Flödesmonitor.
9.6.2 Tryckreglering
I tryckregleringsmenyn kopplas tryckregleringsfunktionen på och
av och stoppmottrycket ställs in. Se avsnitt
9.10 Flödesmonitor.
9.6.3 Minnesfunktion
Minnesfunktionen används för att lagra överskott av kontaktsig-
naler för senare behandling. Se avsnitt
9.6.3 Minnesfunktion.
• Koppla av och på minnesfunktionen med "Up"/"Down".
• Tryck på knappen "Menu/Info" (bekräfta inställningen och flytta
till nästa menypost) eller
• tryck på knappen "Start/Stop" (bekräfta inställningen och stäng
den andra funktionsnivån).
9.6.4 Viktning av strömingång/strömutgång
Vid strömingångs-/strömutgångsdrift regleras doseringsvolymen
via strömsignalen. Pumpen avger en signal som återmatning till
kontrollrum eller huvud-/slavtillämpningar.
9.6.5 Satsmeny/satsvis drift
Vid satsvis drift doseras en angiven mängd per sats med ett angi-
vet doseringsflöde. Satsen kan doseras manuellt eller via
en puls. Se avsnitt
9.11 Satsmeny/satsvis drift.
9.6.6 Timermeny/timerdrift
Vid timerdrift doseras en angiven mängd per sats med ett angivet
doseringsflöde och en angiven starttid. Se avsnitt
9.12 Timermeny/timerdrift.
TM03 6679 4506
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
012345678910
p
sys
[bar]
V
kal
[ml]
DDI 60 -10
DDI 150 - 4
p
sys.
[bar]
V
cal
[ml]
Anm.
Värden är ungefärliga och beaktar inte avvikelser
orsakade av konstruktionstoleranser i enlighet med
VDMA 24284.
Anm.
För viktning av strömingång/strömutgång, se även
9.9 Strömsignalreglering 0-20 mA / 4-20 mA.
