5. Montaj
5.1 Kurulumla ilgili genel bilgiler
5.2 Montaj konumu
5.2.1 Kullanım ve bakım için gereken alan
Çalışma sırasında kontrol elemanları na kolayca ulaşılabilmelidir.
Dozaj kafası ve vanalarda bakım çalışması düzenli olarak
gerçekleştirilmelidir.
Dozaj kafası ve vanaları sökmek için yeterli alan sağlayın.
5.2.2 İzin verilen ortam etkileri
İzin verilebilir ortam sıcaklığı: 0 °C ile +40 °C arası.
İzin verilen bağıl nem: maks. bağıl nem:
% 92 (yoğuşmasız).
5.2.3 Montaj yüzeyi
Pompa, düz bir yüzeye monte edilmelidir.
5.3 Montaj

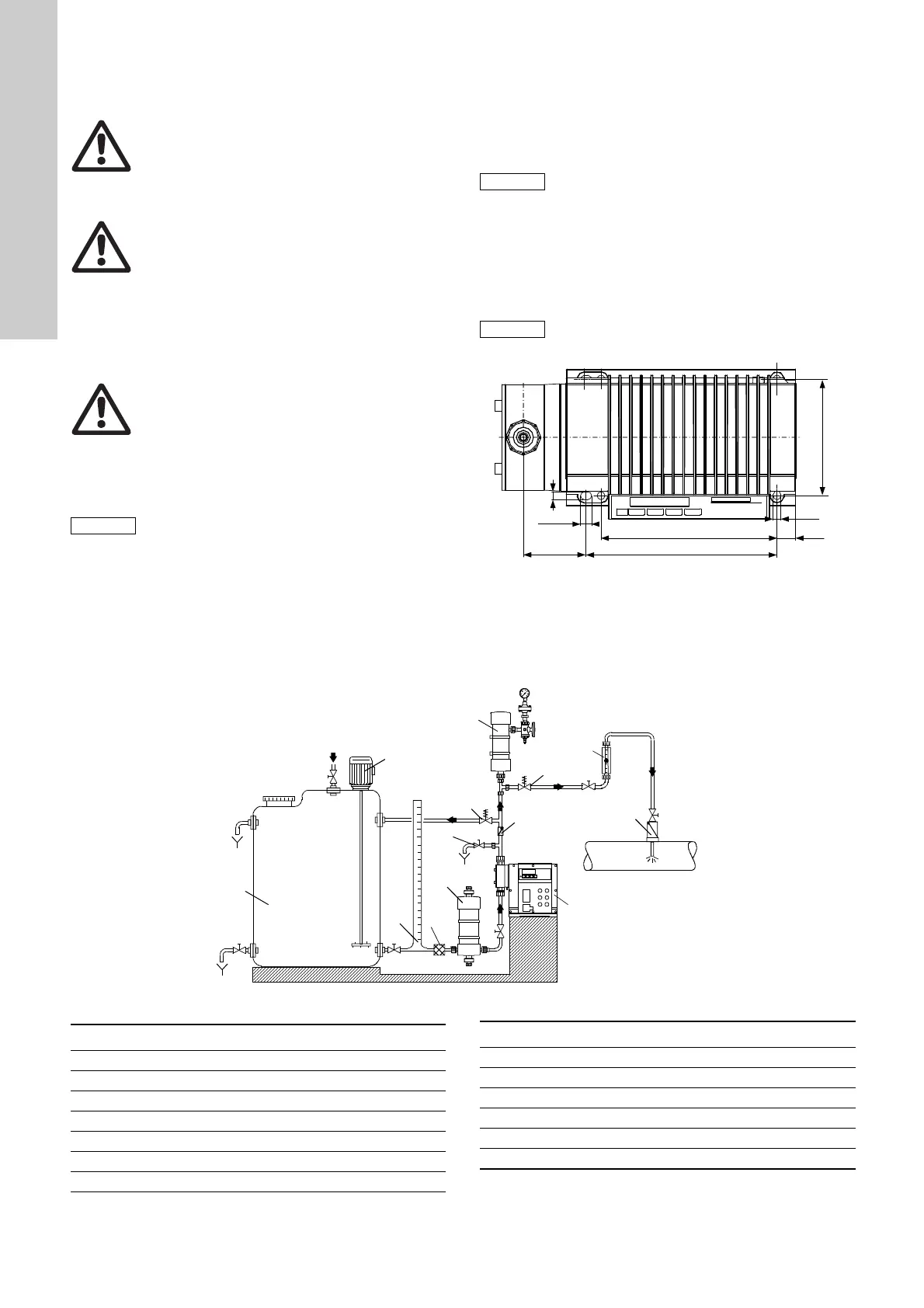

Şekil 5 Delme şeması
• Emme vanası altta ve basma vanası üstte olacak şekilde
(dozaj debisi daima yukarı yönlüdür) pompayı tanka veya bir
konsola monte etmek için dört adet M6 vida kullanın.
5.4 Montaj örnekleri
Şekil 6 Manuel hava tahliyeli pompa kurulum örneği
Uyarı
1. Genel bilgiler ve 5.2 Montaj konumu bölümlerinde
açıklanan montaj konumu ve uygulama aralığı
özelliklerine uyun.
Uyarı
Pompa veya sistemdeki arızalar, yanlış kullanım
veya hatalar örneğin aşırı veya yetersiz dozlamaya
ya da izin verilen basıncın aşılmasına neden olabilir.
Ortaya çıkan arızalar veya hasarlar operatör
tarafından değerlendirilmeli ve bunları önlemek için
uygun önlemler alınmalıdır!
Uyarı
Artık akı m cihazının kapanmamasından kaynaklanan
hayat tehlikesi!
Artık akı m cihazı (RCD) ek koruma olarak pompaya
bağlanacaksa, düz DC ve DC (salınımlı DC) içerikli
toprak kaçakları oluştuğunda artık akım cihazı
sistemi devreden çıkarmalıdır. Bunu sağlamak için
evrensel akıma duyarlı B tipi RCD kullanılmalı dır.
Pompalar, kullanı m ve bakım için kolay erişilebilir bir
konuma monte edilmelidir.
Kurulum sahası kapalı olmalıdır!
Motor ve pompanın muhafaza sınıfının atmosfer
koşullarından etkilenmediğinden emin olun.
Elektronik devreye sahip pompalar sadece kapalı
mekanlarda kullanıma uygundur! Açık alanlara
monte etmeyin!
Vidaları dikkatli sıkın, aksi takdirde plastik gövde
hasar görebilir.
TM03 6664 4506
7
9.95
7
(159)
172.5
16.5
105
C1
TM03 6665 4506
1i
2i
3i
4i
5i
6i
7i
9i
10i
8i
15i
11i
12i
Konum Parçalar
1i Kimyasal tankı
2i Elektrikli karı ştırıcı
3i Çıkarma cihazı
4i Emiş darbe sönümleyicisi
5i Dozlama pompası
6i Basınç düşürme vanası
7i Karşı basınç vanası
8i Darbe sönümleyici
9i Kalibrasyon tüpü
10i Enjeksiyon ünitesi
11i Hava alma ve tahliye valfi
12i Kontrol vanası
15i Filtre
Konum Parçalar
