5.4.1 Montaj ipuçları
• Suya benzer viskozitede gaz ihtiva etmeyen sıvılar için,
pompa tank üzerine monte edilebilir (izin verilen emme
yüksekliğine dikkat edin).
•Taşmalı emiş tercih edilir.
• Çökelme eğilimi olan sıvılar için, emiş vanası olası çökelme
seviyesinin birkaç milimetre üzerinde kalacak şekilde emiş
hattını filtreyle (15i) birlikte takın.

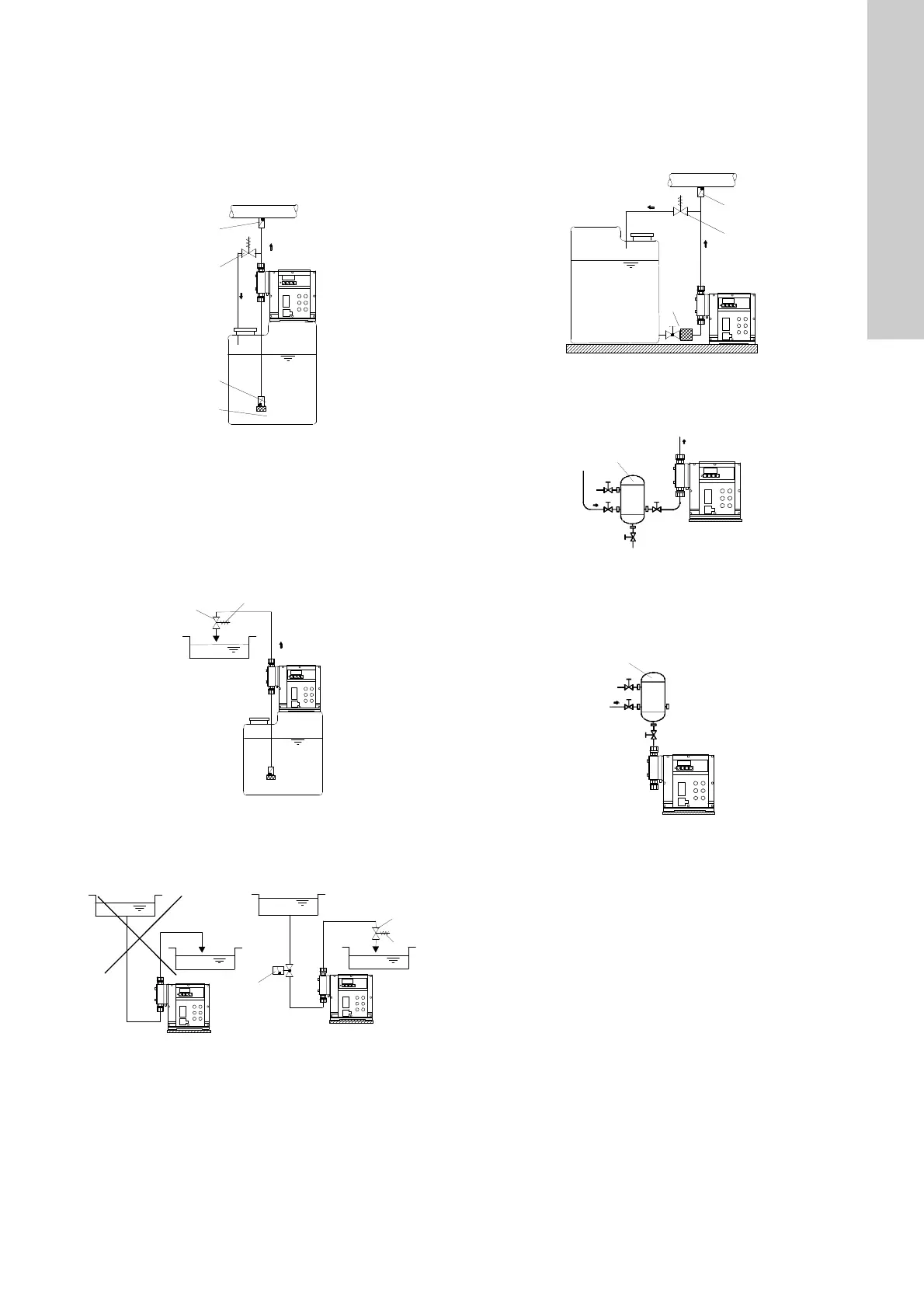

Şekil 7 Tank montajı
Dozaj sıvısının dışa akışı açık olduğunda veya düşük karşı
basınçla
Enjeksiyon noktasındaki karşı basınç ile pompa emme valfindeki
dozlama sıvısı arasında en az 1 bar'lık pozitif basınç farkı
bırakılmalıdır.
•Bu sağlanamıyorsa, çıkış veya enjeksiyon ünitesinden hemen
önce bir karşı basınç vanası (7i) monte edin.
Şekil 8 Karşı basınç vanasıyla montaj
• Sifon etkisini önlemek için, tahliye hattına bir karşı basınç
vanası (7i) monte edin ve gerekirse, emiş hattına bir solenoid
vana (14i) monte edin.
Şekil 9 Sifon etkisini önleme montajı
• Dozaj pompasını aşırı basınç birikmesine karşı korumak için,
basma hattına bir tahliye vanası (6i) takın.
• Gaz ihtiva eden sıvılar için:
– Taşmalı emiş.
– Vanaların kirlenmesini önlemek için emme hattına bir
filtre (15i) takın.
Şekil 10 Tahliye vanası ve filtreyle montaj
• 1 metre'yi geçen hat uzunluklarında debiye bağlı olarak emiş
darbe sönümleyicisi (4i) gerekebilir.
Şekil 11 Emiş darbe sönümleyicili kurulum
• 3 metreyi aşan hat uzunlukları ve sönümleyici ile 5 metreyi
aşan hat uzunlukları ve esnek borularda, sistemi korumak için
darbe sönümleyici (8i) kullanılmalıdır.
Şekil 12 Darbe sönümleyicili kurulum
TM03 6666 4506TM03 6667 4506TM03 6668 4506
TM03 6669 4506TM03 6670 4506TM03 6671 4506
