Türkçe (TR)
544
• Emme hattını monte ederken, aşağıdakilere dikkat edin:
– Emme hattını mümkün olduğunca kısa tutun.
Dolaşmasını önleyin.
– Gerekirse köşebent yerine dirsek kullanın.
– Daima emme hattını emme vanasına doğru yönlendirin.
– Hava kabarcıklarına neden olabilecek düğümlerden kaçının.

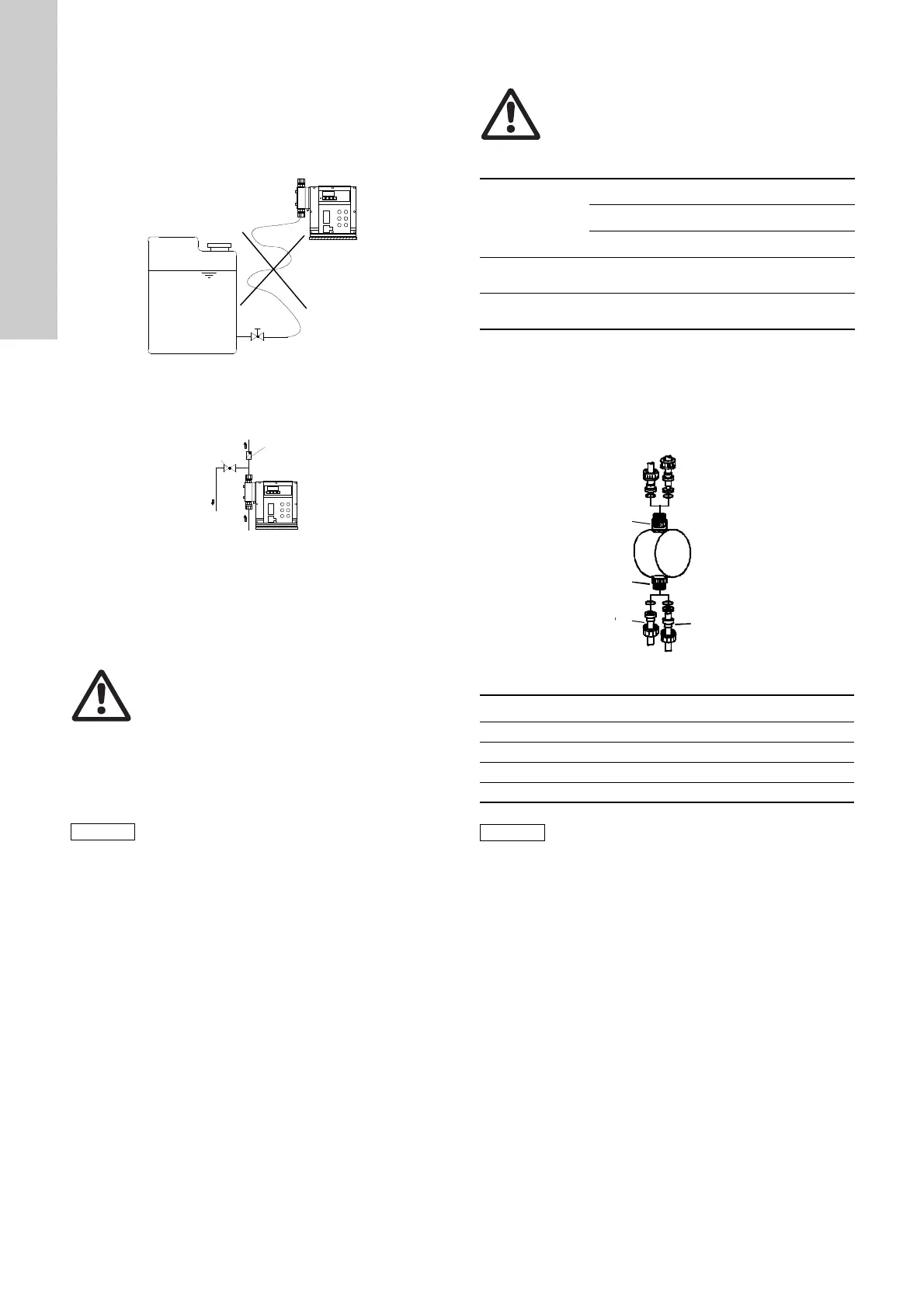

Şekil 13 Emiş hattı montajı
• Tahliye hatlarının uzun olması durumunda, tahliye hattına bir
çekvalf (12i) monte edin.
Şekil 14 Çekvalfli montaj
5.5 Hortum / boru hatları
5.5.1 Genel
Emiş hattı maksimum uzunluğu
• Dozaj sıvıları suya benzer viskozitede olduğunda ve darbe
sönümleyici kullanırken standart pompalar için 5 m'dir.
• Sudan daha yüksek viskozitede dozaj sıvıları için 1,2 m'dir.
• Dozaj sıvıları suya benzer viskozitede ise ve darbe
sönümleyici kullanılmıyorsa, Debi Monitörlü pompalar için
1,2 m'dir (standart DDI 60-10 için 2 m).
5.5.2 Hortum / boru hatlarının boyutu
Minimum iç çap
5.5.3 Emiş ve basma hatlarını bağlama
•Emiş hattını emiş vanasına (3a) takın.
– Emiş borusunu tanka, dip vanası tank tabanının veya olası
çökelme seviyesinin 5 ila 10 mm üzerinde kalacak şekilde
monte edin.
• Basma hattını basma vanasına (3b) takın.
Şekil 15 Emiş ve basma hatlarını bağlama
TM03 6672 4506TM03 6673 4506
Uyarı
Dozlama pompasını aşırı basınç oluşmasına karşı
korumak için, basma hattına bir tahliye vanası takın.
Hatların hiçbiri zorlanmamalıdır!
Borularda düğüm ve kıvrılma olmamalıdır!
Emme hattını mümkün olduğunca kısa tutun!
Akış, yer çekimine zıt yönde olmalıdır!
Kimyasalları taşırken üreticinin güvenlik talimatlarına
uyun!
Sıvılara temas eden parçaların direnci, sıvıya, sıvı
sıcaklığına ve çalışma basıncına bağlıdır.
Sıvılara temas eden parçaların, çalışma koşullarında
dozlama sıvısına karşı kimyasal mukavemette
olduğundan emin olun!
Sadece belirtilen tipte boru kullanın!
Uyarı
Kullanılan hatların basınç kademesine dikkat edin.
Basma hatlarının izin verilen maksimum giriş basıncı
ve basınç kademesi aşılmamalıdır!
Pompa tipi
Pompa versiyonu
Standart HV tipi
[mm] [mm]
DDI 60-10
Emiş tarafı: 9
Tahliye tarafı: 6
Emiş tarafı: 19
Tahliye tarafı: 13
DDI 150-4 13
Emiş tarafı: 19
Tahliye tarafı: 13
TM03 6235 4506
Konum Parçalar
3a Emiş vanası
3b Tahliye vanası
C Boru bağlantısı
D Hortum bağlantısı
1. Genel bilgiler bölümünde belirtilen basınç
limitlerine dikkat edin!
